丹麥BK4808 震動傳感器校準方案
2014-05-29

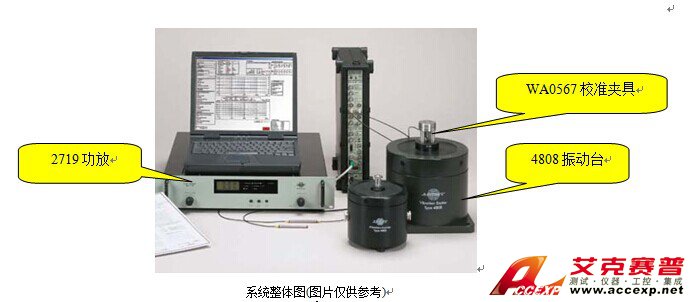

長沙艾克塞普儀器設備有限公司根據用戶的振動傳感器校準需求，長沙艾克塞普儀器公司首席產品應用工程師Tony.Lee特采用丹麥BK公司設備，搭建了以3160分析儀為平臺的震動傳感器校準系統，BK3160通過安裝在PC中的分析及校準軟件（7770、3099）控制，從信號發生器通道輸出正弦或隨機信號，經2719型功放進行功率放大，然后驅動BK 4808振動臺產生指定波形和幅度的振動，振動的大小通過安裝在校準夾具內的工作標準加速度計(4371)檢測，并反饋到分析儀的輸入通道。同時，被測加速度計(或8305型參考加速度計)也感受到相同的振動，并將信號輸入分析儀。加速度計輸出的信號需經2647型電荷放大器轉換為分析可接收的電壓。最后，將“被測”與“標準”兩路信號的測量結果進行比對，即可得到被測傳感器的靈敏度等參數，從而實現傳感器校準。
１. 品名：3629型振動沖擊傳感器校準系統
２. 品牌：丹麥B&K
３. 原理：
１. 品名：3629型振動沖擊傳感器校準系統
２. 品牌：丹麥B&K
３. 原理：
| 序號 | 貨物名稱 | 型號 | 數量 | 主要圖片 |
| 1 | 2信號發生器、2輸入的LAN-XI分析儀 | -3160- | 1 |
 右圖為3160 |
| 2 | PULSE LAN-XI 模塊驅動 | -3099 - | 1 | |
| 3 | PULSE FFT 分析軟件 | 1 | ||
| 4 | 校準振動臺（經挑選） | (見下圖) | ||
| 5 | 校準安裝夾具 | |||
| 6 | 180 VA功放 | -2719--- | 1 | |
| 7 | 電荷型加速度計 | 1 |
 |
|
| 8 | 參考加速度計，含兩端安裝孔 | 1 |
 |
|
| 9 | 電纜、轉接及安裝附件 |
