同惠 TH510半導體C-V特性分析儀測試光伏逆變器功率解決方案
2024-09-30
一、光伏逆變器功率器件測試
在光伏儲能系統中，功率器件（MOSFET、IGBT）決定著光伏逆變器開關速度及轉換效率，器件中PN結寄生電容對開關速度及轉換效率有著直接的危害。
TH510半導體C-V特性分析儀可直接測量功率器件關鍵寄生參數，助力優化太陽能控制器，并確保半導體器件在電池管理系統中的穩定性。它支持廣泛的電壓范圍，標配2通道并可擴展至6通道，快速電容充電技術、Crss Plus技術、高壓擊穿保護技術等先進技術的完善，進一步提升測試效率及準確性、安全性，滿足復雜光儲應用的需求。
二、TH510半導體C-V特性分析儀

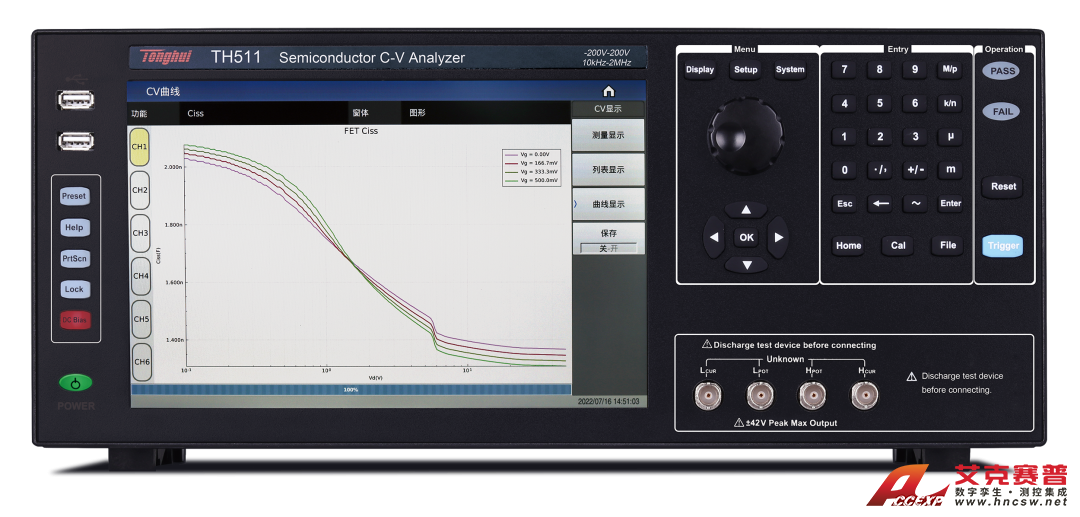

TH510系列半導體C-V特性分析儀是根據當前半導體功率器件發展趨勢，針對半導體材料及功率器件設計的分析儀器。
儀器采用了一體化集成設計，二極管、三極管、MOS管及IGBT等半導體功率器件寄生電容、CV特性可一鍵測試，無需頻繁切換接線及設置參數，單管功率器件及模組功率器件均可一鍵快速測試，適用于生產線快速測試、自動化集成。
CV曲線掃描分析能力亦能滿足實驗室對半導體材料及功率器件的研發及分析。
儀器設計頻率為1kHz-2MHz，VGS電壓可達±40V，VDS電壓可達±200V/±1500V/±3000V，足以滿足大多數功率器件測試。
TH510半導體C-V特性分析儀包括以下幾種型號：
應用
半導體元件/功率元件
二極管、三極管、MOSFET、IGBT、晶閘管、集成電路、光電子芯片等寄生電容測試、C-V特性分析
半導體材料
晶圓切割、C-V特性分析
液晶材料
彈性常數分析
電容元件
電容器C-V特性測試及分析，電容式傳感器測試分析
