力科全新WavePro HD高精度示波器 捕獲一切信號細節
2018-05-10

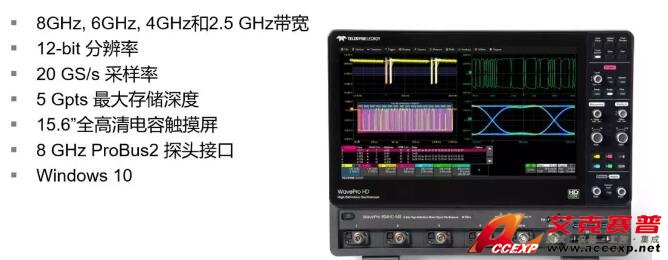

2018年5月8日，力科發布WavePro HD高精度示波器。力科WavePro HD高精度示波器具有高達5Gpts的快速響應和易于瀏覽的采集存儲器，可以長時間捕獲極其精細的波形細節，深入而強大的分析工具包可以快速洞察系統的行為。力科WavePro HD高精度示波器首次結合了HD409612位高精度技術和8GHz帶寬，實現了低噪聲和高信號保真度。
力科WavePro HD高精度示波器都配備15.6寸、1920x 1080電容式觸摸屏和Teledyne LeCroy強大的MAUI用戶界面，可以實現直觀、高效的多點觸控操作。力科WavePro HD高精度示波器有四種型號，帶寬從2.5 GHz到8GHz，均具有高達20 GS/s的采樣率。力科WavePro HD高精度示波器特別支持工程師開發尺寸更小、速度更快和功耗更低的移動和手持設備和高速、深度嵌入式計算系統和數據中心，這些系統的共同特點包括模擬傳感器輸入、具有極低電壓電源軌的電源配送網絡（PDN）以及高速CPU和串行數據接口。這就要求示波器在高采樣率下具有高分辨率、低噪聲、高帶寬和長捕獲時間的獨特組合，以完成系統的全面調試。
力科WavePro HD高精度示波器都配備15.6寸、1920x 1080電容式觸摸屏和Teledyne LeCroy強大的MAUI用戶界面，可以實現直觀、高效的多點觸控操作。力科WavePro HD高精度示波器有四種型號，帶寬從2.5 GHz到8GHz，均具有高達20 GS/s的采樣率。力科WavePro HD高精度示波器特別支持工程師開發尺寸更小、速度更快和功耗更低的移動和手持設備和高速、深度嵌入式計算系統和數據中心，這些系統的共同特點包括模擬傳感器輸入、具有極低電壓電源軌的電源配送網絡（PDN）以及高速CPU和串行數據接口。這就要求示波器在高采樣率下具有高分辨率、低噪聲、高帶寬和長捕獲時間的獨特組合，以完成系統的全面調試。

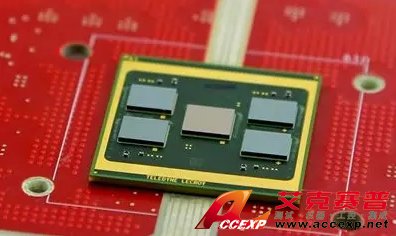

力科HD4096高精度技術遇上8 GHz帶寬：力科WavePro HD高精度示波器的核心是一個新的8-GHz芯片組，包括一個低噪聲前端放大器和一個12位ADC，該芯片組與新型低噪聲、高帶寬系統架構緊密集成，可在業界首款8 GHz 、12位示波器中充分發揮HD4096高精度技術的潛力。與之競爭的儀器不是簡單地將10位或12位ADC放入傳統的8位信號路徑，就是使用軟件技術犧牲帶寬以獲得更高的分辨率，WavePro HD的HD4096技術在全帶寬下提供最高分辨率和最低噪聲，沒有任何的折中平衡。
最佳的深度嵌入式計算系統調試：在力科WavePro HD高精度示波器中，高分辨率模擬輸入通道可與可選的混合信號示波器（MSO）數字輸入通道相結合，捕捉各種模擬傳感器、數字邏輯、電源軌、串行數據和其他信號，串行數據觸發、解碼、測量/圖形和眼圖（TDME）選項對標準分析工具做了全面增強。因此，力科WavePro HD高精度示波器可在任何高速和低速信號（包括電源配送網絡（PDN）信號，模擬傳感器輸入、數字和串行數據信息）之間執行業界最佳的長時間捕獲因果分析，當與力科功能強大的深度分析工具箱配合，可以完成高速串行數據抖動分析和一致性測試，用戶可輕松獲得深度嵌入式計算系統的理想調試和分析方案。
無與倫比的電源完整性驗證：力科WavePro HD高精度示波器的高帶寬和高垂直分辨率非常適合測量和分析芯片和系統PDN行為，高帶寬意味著高速芯片效應（如地彈）的精確表征，而力科WavePro HD高精度示波器的高動態范圍和0.5％增益精度確保了對諸如軌道塌陷等噪聲敏感測量的信心。極低的本底噪聲與頻譜分析工具相結合，有助于提取和識別最細微的PDN干擾源，RP4030 4 GHz電源完整性探頭通過靈活的連接前端與原始信號路徑相連接，實現了WavePro HD無與倫比的電源完整性驗證能力。
新一代長存儲架構：借助WavePro HD的新一代信號采集和存儲管理架構，5G樣點采集速度快且響應迅速。同時，WaveProHD的MAUI高級用戶界面可以輕松查找、瀏覽并全面分析感興趣的波形特征，WaveProHD可以20 GS/s的全采樣率采集250 ms，并始終保持12位分辨率。
串行數據抖動和噪聲分析：對于串行數據分析來說，12位分辨率、低本底噪聲和極低的時基抖動（60 fs）為WavePro HD在抖動和噪聲測量方面帶來巨大優勢。可選的SDAIII CompleteLinQ軟件包含業界最完整的串行數據抖動和垂直噪聲分析工具，而可選的QualiPHY串行數據一致性軟件包可輕松進行物理層一致性驗證。
EMC脈沖表征：在EMC實驗室中，WavePro HD巧妙地結合了2.5或4GHz帶寬和非常高的采樣速率和分辨率，能夠?qū)崿F(xiàn)極其準確的脈沖特性表征。同時，在測試臺上，系統設計人員必須從密集的電磁環境中識別出EMI干擾源，WavePro HD的超低噪聲和直觀的頻譜分析功能相結合，組成了強大的干擾搜索工具。
ProBus2接口支持8GHz帶寬：WavePro HD配備新的支持8GHz帶寬、兼容BNC的ProBus2探頭接口，新的8GHz和6GHz ProBus2探頭可以直接連接到WaveProHD示波器，也可以兼容其他Teledyne LeCroy示波器上的4 GHz ProBus接口。此外，ProBus兼容探頭還可以與新型ProBus2接口配合使用，無需適配器，確保ProBus 2接口與Teledyne LeCroy廣泛的現有探頭兼容。
