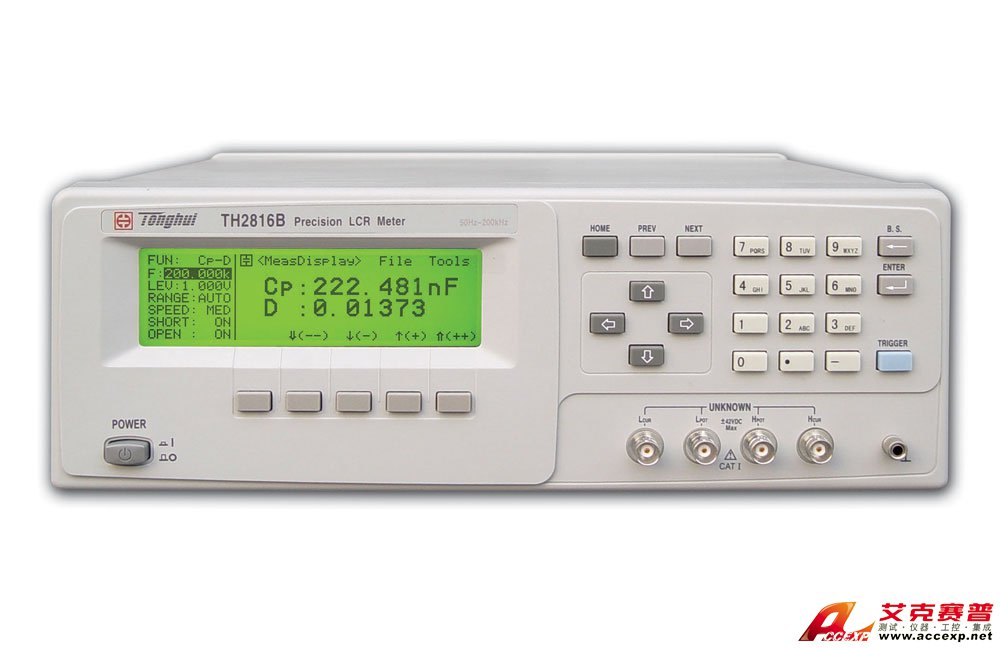

TH2816B LCR數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：TH2816B型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。該產品強大的測試功能和優越的測量性能使其擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。
申請服務
- 產品介紹
性能特點
■ 240×64點陣圖形LCD顯示
■ 人性化操作界面，操作簡單
■ 10mVrms—2.0Vrms可編程測試電平
■ 世界水平的測量穩定性、準確性
■ 六位讀數分辨率
■ 最快速度可達30 次/秒
■ 30Ω/100Ω可選信號源輸出阻抗
■ TH1773/TH1775 偏流源直接控制能力
■ 直讀, 絕對偏差及相對偏差顯示
■ 12組內部儀器設定儲存
■ 測試電平監視功能
■ 鍵盤鎖定功能
■ Handler 接口
■ RS-232C，GPIB 接口(選件)
簡要介紹
■ TH2816B型精密LCR數字電橋集成了本公司多年元件測試的成熟經驗，運用了本領域的最新測試技術。該產品強大的測試功能和優越的測量性能使其擠身于國際同類先進水平，結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6位測試分辨率，50Hz-100kHz/200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。該產品提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。
技術參數
| 測試參數 | |Z|,C,L,X,B,R,G,D,Q,θ | ||
| 顯示器 | 240x64點陣LCD顯示器，6位讀數分辨率 | ||
| 測試頻率 | TH2816B | 50Hz-200kHz,共37個典型頻點 | |
| 測試電平范圍 | 10mVrms-2. 0Vrms,10mV步進 | ||
| 基本準確度 | 0.1% (TH2816B) | ||
| |Z|,R,X | 0.00001Ω-99.9999MΩ | ||
| G,B | 0.00001μS-999.999S | ||
| C | 0.00001pF-999.999mF | ||
| L | 0.00001μH-9.99999kH | ||
| 顯示范圍 | D | 0.00001-9.99999 | |
| Q | 0.00001-99999.9 | ||
| θ(DEG) | -179.999°-179.999° | ||
| θ(RAD) | -3.14159-3.14159 | ||
| △% | -999.999%-999.999% | ||
| 測量速度 | 快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 | ||
| 等效電路 | 串聯，并聯 | ||
| 量程方式 | 自動，保持 | ||
| 觸發方式 | 內部，手動，外部，總線 | ||
| 平均次數 | 無 | ||
| 清零功能 | 無 | ||
| 測量端 | 5端 | ||
| 顯示方式 | 直讀, ΔABS, Δ%, V/I(電壓/電流監示) | ||
| 列表掃描 | |||
| 比較器功能 | TH2816B | 十檔（九檔合格，一檔不格）另有一個附屬檔 | |
| 存儲器 | 12組內部儀器設定供存儲/調用 | ||
| 接口 | TH2816B | RS-232C,HANDLER(選件)，GPIB(選件) | |
