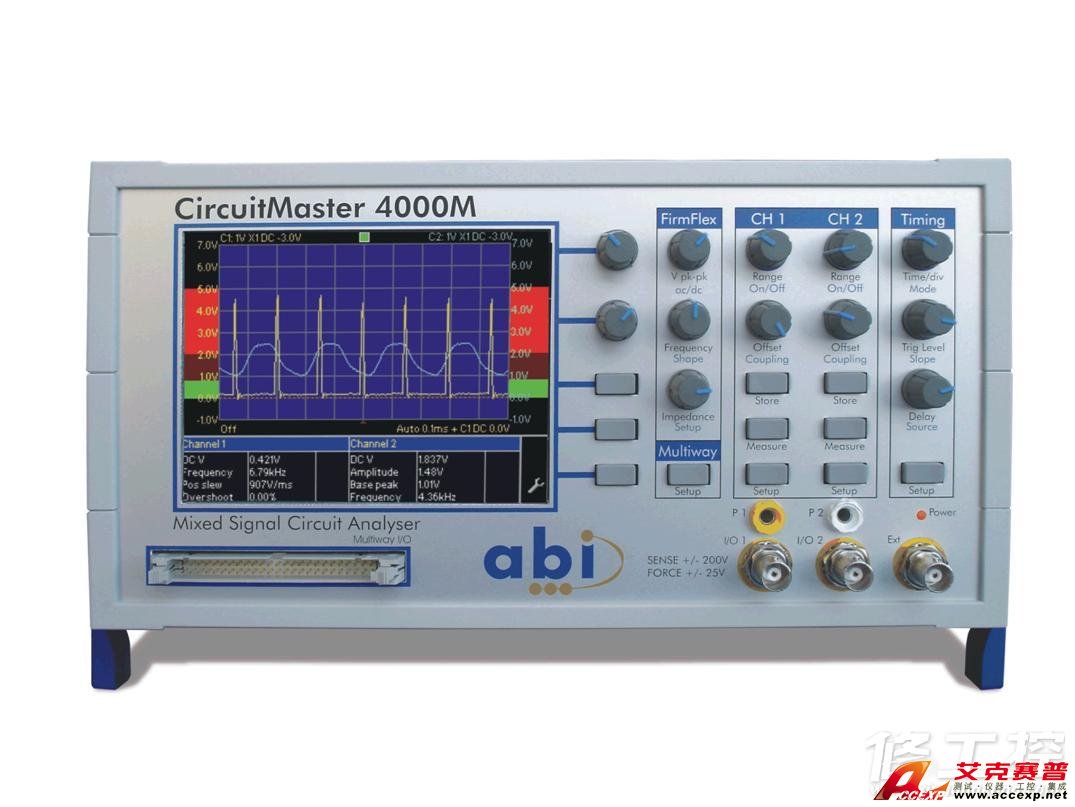

英國ABI CircuitMaster 4000M 電路板故障診斷儀
名稱：電路板PCB測試儀
品牌：
型號：
簡介：英國ABI CircuitMaster 4000M電路板故障診斷儀適用于分析和檢測電路等各種應用。英國ABI CircuitMaster 4000M電路板故障診斷儀可以同時進行直流，交流和頻率的主動檢測和被動測量，并通過信號推理軟件（SRS...
申請服務
- 產品介紹
英國ABI CircuitMaster 4000M電路板故障診斷儀適用于分析和檢測電路等各種應用。英國ABI CircuitMaster 4000M電路板故障診斷儀可以同時進行直流，交流和頻率的主動檢測和被動測量，并通過信號推理軟件（SRS）處理，給出完整和精確的節點動態抓圖，并且對于元件和電路可以與預期端進行比較。
英國ABI CircuitMaster 4000M電路板故障診斷儀除了精密信號測量之外，CircuitMaster能夠以?xún)煞N主動測試來測量節點。使用獨特的FirmFlex功能，當電路被驅動以后，分析節點的“強度”并且給出它的連通性和電路驅動能力的相關信息。無源阻抗分析功能可以顯示節點的動態阻抗(V-I)圖像。CircuitMaster有40
線I/O，涵蓋了絕大多數的IC和連接器的測量。利用它所有的功能，在普通被動測量基礎上的高端應用使得它在研發，制造，檢測和維修等領域成為您的最佳選擇。
英國ABI CircuitMaster 4000M電路板故障診斷儀被動測試功能
2個主I/O通道
40線多路連接器
2個脈沖輸出，外觸發輸入
200V直流電壓和精確萬用表，全自動范圍調整
數字和圖像電壓顯示
對實際值和目標值的分析
100MHz交流波形和設計停止指示功能，全自動范圍調整
ERS模式下單個信號采樣50MS/s到5GS/s
自動波形測量分析
與當前波形或預存儲波形比較
主動測試功能
有源和無源的FirmFlex節點阻抗檢測
對實時電路連接性檢測和節點驅動源確定的主動檢測
兩通道可進行實時比較
校驗電路的設計和裝配
圖像顯示和自動范圍調整
能應用于報廢或短路的PCB
可變的激發波形，峰值和源阻抗
2個門觸發器件的觸發脈沖輸出
FirmFlex測試
有源驅動測試
校驗連接性
確定節點驅動源錯誤
校驗電路設計和裝配
測量結果可視并自動調整顯示范圍
受激波形，源阻抗可調
信號處理軟件
無需任何預先設定，迅速自檢
可選擇測量電路的種類
可實時存儲測量結果
允許誤差的測量結果和儲存值的比較
直流，交流，交直流信號的顯示
預先調整電路種類邏輯，低電壓邏輯，單極模擬和雙極模擬等
直流信號特征，電壓，溫漂，噪聲，諧振，預調邏輯等級等
交流信號特征，波形，峰值，頻率等
結合腳踏板使用測量，帶有聲音和圖像提示，大大提高工作效率
英國ABI CircuitMaster 4000M電路板故障診斷儀特點
隨著現代電力電子的發展，元件的結構越來越精密，PCB電路的設計越來越復雜，所以對于PCB的分析和檢測工具的要求也越來越高。許多傳統的檢測工具和手段在實際工作中已經面臨越來越多的困難。如：元件越來越小，IC管腳越來越多，越來越密。對于它們來說，很難制造出檢測夾具來進行測試，同時檢測時也要面臨損壞元件的危險，而且一些芯片如BGA的管腳是無法接觸，傳統的方法根本無法檢測；現代PCB檢測不僅需要常規的萬用表，示波器，也需要邏輯分析儀，乃至BoardMaster 8000 PLUS這樣的專業的分析工具，同時使用這些儀器又很費時費力。CircuitMaster 4000M結合了這些不同的需求，為您提供了完美的解決方案。它擁有以下特點：
迅速啟動——CircuitMaster 4000M啟動時獨立工作，迅速自檢，連接簡單，可通過USB連接電腦存儲數據或升級軟件。
一站式測量——內置高精度電壓表可測量直流電壓；內置數字示波器可測量交流波形；可進行直流信號分析，閾值，誤差等；可進行交流信號分析，波形，頻率，時序等；可進行FirmFlex節點分析，V-I波形，驅動強度等。
一手操作——所有測試都是針對最佳狀況作了默認設定；接觸器件便自動開始測量；自動測量結果存儲；腳踏板操作輔助測量；自動過壓保護。
輔助分析——自動選擇量程；顯示信號種類；檢測電路種類，如低電壓邏輯電路，單極電路，雙極電路等；直流特征分析，交流特征分析；自動存儲測量值并帶有比較功能。
英國ABI CircuitMaster 4000M電路板故障診斷儀還擁有以下獨特的功能：
1.節點阻抗檢測。例如在一個時鐘序列里，若把節點阻抗由100R換成1K，用普通示波器測量波形是基本不變的，振幅可能會有少許差別但很難準確測量。通過FirmFlex功能就可以準確地測量出節點阻抗少許變化的影響，也就是說可以準確地確定驅動的強度。
2.測量參考電壓。萬用表無法顯示電壓是否穩定，示波器無法準確測量，元件錯誤無法確定，但是通過CirCuitMaster 4000M的DC，AC和FirmFlex測量便可輕易完成。
3.高阻連接。驅動強度很弱，節點對噪聲很敏感，F(xiàn)irmFlex可以輕易完成測試。
4.擾動，噪聲。CircuitMaster 4000M可以同時進行交流波形和直流電壓的測量，并且準確的顯示擾動或噪聲電壓。
5.在用萬用表，示波器測量一下幾種情況時：開路顯示0V，CMOS邏輯低輸出顯示接近0V，一點電壓被拑位在0V，兩點間短路顯示0V。無法區分是何種原因造成的這種結果。而通過FirmFlex測量驅動強度，便可輕而易舉完成，并確定連接的種類。
英國ABI CircuitMaster 4000M電路板故障診斷儀設備組成：
全彩色寬視角TFT 液晶顯示屏
2個模擬通道
4個數字輸出通道
2個脈沖輸出通道
40線測試連接夾
腳踏板以方便單手操作
USB接口進行數據存儲和升級
可選的校準工具，和示范PCB板
