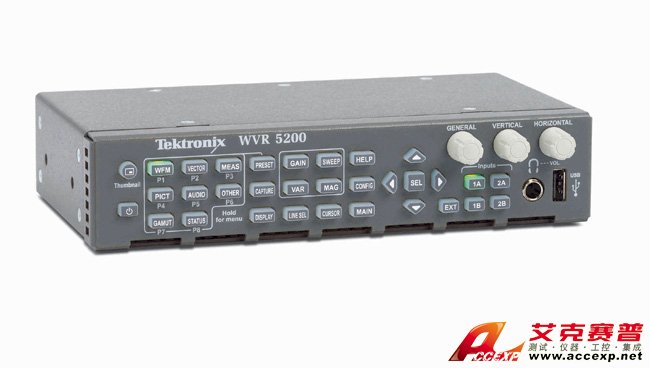

Tektronix 泰克 WVR5200 波形監測儀特點

• 1RU 高，半機架寬，短機身(深5.5 英寸或14cm)的波形監測儀器，特別適合于空間受限的環境中使用
• 4 芯XLR 直流電源輸入，含AC 電源適配器，可使用AC/DC供電工作
• 支持多格式、多標準輸入信號，具有四路SDI 輸入
• • WVR5200標準型能夠自動檢測HD/SD-SDI 或多種雙鏈路視頻信號格式
  • 提供多種輸入模式，可以同時監視多達四路SDI信號，特別適合于多臺攝像機監測應用(需要選件CAM)
  • 如果購置升級密鑰(選件3G)，可以升級為支持3G-SDI(包括A 級和B 級)信號格式
  • 可以同時監視16 個通道的嵌入AES/EBU 音頻，包括多通道環繞聲*1 顯示和靈活方便的李沙如顯示(需要選件AUD)
  • 按照ITU-R BS.1770-1/1771、EBU R 128 和ATSC A/85等推薦標準執行音頻響度監視(需要選件LOUD，且必須安裝選件AUD)
• 享有泰克公司專利的鉆石顯示和箭頭顯示圖形，方便于色域符合性監視
• 新型的泰克公司專利的矛頭顯示和亮度合格矢量(LQVTM)顯示圖形，特別適合于節目后期制作應用中的精確彩色調整(需要選件PROD)
• 完善的數字監測功能(選件DATA)，有助于迅速地解決那些難于查找的內容質量和可靠性問題
• • 可以同時監視CEA708/608 隱蔽字幕；支持圖文電視和OP47 字幕監視
  • 可以檢測和解碼多種ANC 數據，包括AFD、WSS、視頻索引(Video Index)、TSID、V-Chip、廣播標志/CGMSA、VITC、LTC 和ANC TC 等
  • 支持ARIB STD-B35/B37/B39、TR-B22 和RT-B23
  • 提供ANC 數據查驗器，具有SDI 數據分析顯示功能，有助于ANC 數據故障查尋和解決SDI 數據問題
• 提供簡便的3G/HD/SD 彩條和病理信號發生器(選件GEN)，可用于信號路徑和設備的故障查尋(注意：選件3G對于3GSDI測試信號發生是必需的)
• 提供多種多樣的監視顯示
• • 享有泰克公司專利的定時顯示和閃電顯示，使通道間的定時調整更方便
  • 外接基準的波形顯示(黑場色同步或三電平同步)
  • 具有黑場圖像和享有泰克公司專利的圖像凍結幀檢測功能
  • 提供內容詳盡的告警信息和狀態報告，以及多達10000項事件的出錯日志記錄，使故障的排查和校正更簡捷
  • 提供電壓光標和時間光標，為信號的準確測量提供方便
  • 可由用戶定義的安全區刻度和AFD 刻度，使內容編輯和格式轉換更方便
• 無與倫比的顯示多樣性
• • 靈活方便的四分屏顯示，能夠滿足各種多項應用需求，可以顯著地提高工作效率
  • 具有TandemVu®顯示功能，可以對攝像機的亮度和色度進行方便有效的調整
  • 全屏模式可以使顯示最大化，便于精確調整
• 無與倫比的多用性
• • 提供32 項預置功能，便于迅速調用常用配置，以滿足藝術工作者、編輯和操作人員的各種應用需求
  • 提供前面板USB 端口，可以方便地傳送儀器配置、屏幕快照和出錯日志記錄
  • 提供前面板耳機端口，為各音頻通道的監聽驗證提供方便
  • 直觀的菜單布局結構，提供上下文相關的求助信息
  • 提供SNMP 和以太網遙控接口功能和GPI 控制，為實現中心監測和遙控提供便利
  • 提供DVI-I 外接顯示器輸出接口，方便于與數字或模擬XGA 顯示器的連接
  • 儀器重量特別輕，專為移動式轉播車(OB)的低耗能應用而設計

Tektronix 泰克 WVR5200 波形監測儀產品技術資料

• 可用于移動轉播車(OB)和節目制作演播室中的攝像機監視(例如攝像機黑斑或底色失真監視調整)
• 彩色校正和調整控制
• 內容編輯和特技應用
• 節目制作和后期制作期間的內容質量控制(QC)
• 現場節目制作期間的設備調試和故障查尋
• 節目分配和播出期間的符合性查驗

*¹ 音頻環繞聲顯示已獲得Radio Technische Werksutten GmbH 和 Co. KG (RTW) 的認可

WVR5200

適合于編輯系統應用的理想輕便式監測儀器WVR5200

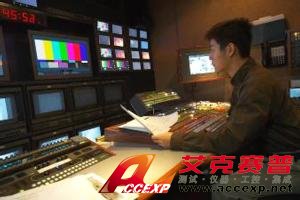

WVR5200 在分配傳輸系統中或者節目播出系統中的符合性查驗。


WVR5200 小型輕便式視頻波形監測儀為空間受限的應用環境中的基本視頻和音頻(需要選件AUD)監視提供了一種理想的解決方案，它配置有高亮度、低功耗的LED 背光式顯示器，整個儀器的外形結構僅為1RU高、半機架寬且機身短，特別適合于空間緊湊環境中的視音頻監測應用。WVR5200 是一款通用的 監測儀器，可以使用12V 直流電源，既可用電池供電，也可用 100 至240V 的交流適配器供電。

W V R 5 2 0 0 的標準型配置支持多格式應用，包括H D - S D I (SMPTE 292)、SD-SDI(ITU-R BT.601)和雙鏈路(SMPTE 372) 等各種信號格式。這款儀器可以自動檢測每路輸入(共有四路信 號輸入)中的3G/HD/SD-SDI信號格式。其中選件3G是為A級 和B 級 SMPTE 425/424 格式提供支持的必備選件。

可選擇的音頻監視可以支持16 個通道的嵌入AES/EBU 音頻 (需要配備選件AUD)，包括各種各樣的音頻電平條監視、多通 道環繞聲顯示*1和靈活方便的李沙如顯示圖形。利用前面板的 耳機端口可以方便地驗證數字音頻，而不必使用其它附加設 備。

同泰克公司波形監測儀的其它所有系列產品一樣，這款儀器同 樣是一款可靠的、便攜式的基本監視產品。WVR5200 具有與 高分辨率CRT監視器跡線相媲美的監視質量，它同時具有享有 泰克公司專利的色域顯示圖形、圖像縮略圖、凍結顯示以及多 達10000項事件的出錯日志記錄，從而能夠有效地完成內容符 合性查驗。

• 支持監視的視頻標準和信號格式
• • 3G-SDI(A 級和B 級)- 選件3G
  • 高清晰度SDI - 標準型配置
  • 標準清晰度SDI- 標準型配置
  • 雙鏈路(4:2:2、4:4:4、alpha 通道，10 比特，12 比特)-標準型配置
  • 多輸入模式(使用選件CAM)，可以同時給出多達四路輸入的各種跡線顯示
  音頻監視 － 16 個通道的數字AES/EBU(嵌入音頻)監視 - 選件AUD － 音頻響度監視(執行ITU-R BS.1770-1標準)- 選件LOUD 測量和分析 － 同時監視CEA708/608隱蔽字幕；圖文電視和OP47字幕 監視- 選件DATA － SDI 數字數據分析- 選件DATA － ANC 數據查驗器- 選件DATA － 彩條和病理信號發生- 選件GEN
• 色域監視
• • 箭頭顯示- 標準型配置
  • 鉆石和分離鉆石顯示- 標準型配置
  • 矛頭顯示- 選件PROD
  • 亮度合格矢量顯示(LQVTM)- 選件PROD
• 音頻監視
• • 16 個通道的數字AES/EBU(嵌入音頻)監視 - 選件AUD
  • 音頻響度監視(執行ITU-R BS.1770-1標準)- 選件LOUD
• 測量和分析
• • 同時監視CEA708/608隱蔽字幕；圖文電視和OP47字幕
    監視 - 選件DATA
  • SDI 數字數據分析- 選件DATA
  • ANC 數據查驗器- 選件DATA
  • 彩條和病理信號發生- 選件GEN

操作簡便

WVR5200直觀的用戶界面提供了背光式按鈕和在線求助信息。 它具有32 項可由用戶配置的預置，允許用戶調用常用的預置 項，以滿足不同操作者的應用需求。利用前面板的USB 端口， 可以將這些預置項從一臺儀器傳送到其它相同型號的其它儀器 上。利用儀器的以太網接口，也可以十分方便地傳送屏幕快照 和事件的出錯日志記錄。

帶有See and Solve 特性的泰克公司顯示

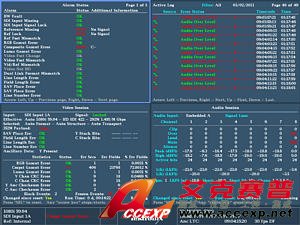

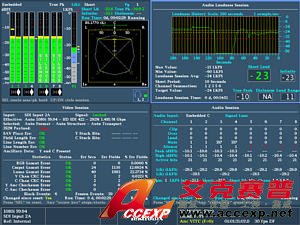

儀器的四分屏顯示，分別給出告警狀態、出錯日志記錄、視頻會話和音頻會話顯示屏幕。


在泰克公司視頻監測儀的“See and Solve”顯示特性中，可 以使視頻監視任務得以簡化，例如在信號校準、錯誤檢測和內 容校正中，用戶可以立即發現信號中的錯誤并且能夠有效地予 以解決。

泰克公司的波形顯示器具有清晰明亮的類似CRT的顯示跡線質 量，這樣在用戶看來就如同一臺模擬顯示器。利用我們熟悉的 波形顯示可以提供SD/HD/3G-SDI 信號的RGB 顯示、YpbPr 顯示或者YRGB顯示甚至是仿復合信號顯示。儀器可以在并列 模式中或者疊加模式中給出各個信號分量的顯示圖形。利用波 形顯示中的光標可以精確地實現被測信號的電壓測量和時間測 量。儀器的矢量顯示提供了可由用戶選擇的刻度、彩條指標 (75% 刻度或者100% 刻度)以及彩色軸。

利用幾種不同的掃描速率，可以控制儀器屏面顯示的垂直增益 和水平擴展，您可以準確有效地監視并測量視頻波形參數。

利用特定的儀器顯示可以提供扼要的、完善的事件告警報告以 及視音頻事件的會話(session)顯示和內容狀態報告。在這種功 能強大的綜合性顯示中，例如在視頻狀態顯示中提供了信號的 關鍵顯示信息，包括錯誤統計信息、信號格式、是否存在附屬 數據以及其它重要信息。在泰克公司的這種獨特的顯示模式 中，您可以對被測信號的所有重要信息一覽無余，從而顯著地 簡化了您的監測任務。

儀器的黑場和凍結幀檢測是很有用的，它可以向操作人員發出 傳輸鏈路中存在故障的警示信息。不僅如此，儀器可以將各種 各樣的出錯信息均自動載入到出錯日志記錄中，并且作為報告 提交給操作人員。

告警、質量統計和日志記錄 — 全面而又快速的內容驗證

WVR5200 不僅為被測信號狀態提供了多種快速顯示，而且還 在屏幕下方的狀態欄中不斷地提供相關狀態信息。

在儀器的視頻會話(Video Session)顯示中，提供了全面的、與 視頻內容狀態相關的信息，這些信息均是基于時間而編制的， 利用這種視頻會話顯示，可以給出被監測內容是否符合標準的 依據。在視頻會話顯示中，包含有信號輸入格式、事件發生時 間、以及錯誤檢測與處理(EDH)/循環冗余校驗(CRC)和色域錯 誤等信息。

在儀器的報警狀態顯示中，可以連續不斷地提供與當前儀器監 視的每一狀態相關的信息。

WVR5200 支持無人值守監視應用和QC 應用，同時可以按照 服務級別協議提供相應的文檔，這些文檔保存了多達10000項 事件的出錯記錄，利用這樣的文檔記錄，為檢測和校正各種故 障提供了方便。這些錯誤事件的記錄均與時間、日期和各種時 間碼(VITC、LTC和ANC)相關聯。可以將這種出錯事件記錄經 儀器前面板的USB 端口以傳送到USB 記憶棒中，也可以保存 為.TXT 或者.HTM 文件格式以便于通過網絡連接傳送，為利用 電子表格或數據庫軟件作進一步的處理提供了便利。

圖像顯示 — 迅速直觀的驗證和準確的內容調整

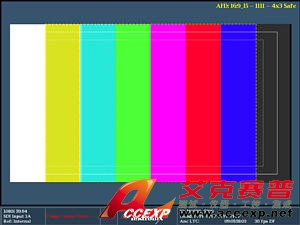

儀器提供的帶有安全區刻度和AFD 信息的圖像顯示。


儀器提供有全彩色的圖像顯示，為被監測內容提供了直觀的視 頻顯示，而且可以用全屏方式提供被測信號的圖像顯示。這種 圖像顯示與所有的輸入信號格式和特性相兼容，并且可以自動 調整圖像顯示的寬高比和有效行數。

在圖像顯示模式中，您可以選擇加亮方式以突出被監測內容中 存在RGB 色域錯誤或復合色域錯誤的位置。選用行選模式您 可以在圖像顯示中突出顯示當前被選行的位置。

在圖像顯示模式中，用戶可以從各種安全區和安全標題區刻度 中選擇您要求的刻度指示，這樣可以幫助編輯人員和操作人員 方便地識別那些定位不適當?shù)囊曨l內容，例如圖形、標題或者 logo 圖標等。

在儀器提供的各種安全區和安全標題區刻度中，也包括了按照 SMPTE RP218、ITU 和ARIB 等各種標準定義的刻度，此外還 有兩套十分靈活的、可由用戶定義的刻度。這些刻度為執行編 輯任務提供了便利，同時也縮短了格式轉換所需要的時間。

享有專利的泰克公司色域顯示 — 有效地檢測并校正色域 錯誤

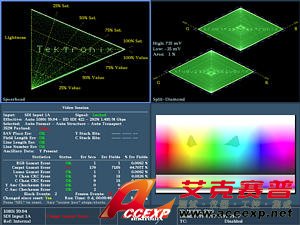

矛頭和鉆石色域顯示。


利用泰克公司享有專利的鉆石顯示、分離鉆石顯示以及箭頭顯 示，能夠使美工人員、編輯和操作人員直觀形象地一眼就能觀 察到BGB 色域或復合色域中的符合性狀況，從而幫助他們迅 速方便地隔離那些超出色域容限的信號分量。如果您打算在復 合系統中播出SDI 分量內容，利用獨特的泰克公司箭頭顯示， 您就能夠監測SDI分量經過復合后的色域符合性，而無需另行 使用單獨的編碼器。在箭頭顯示中，儀器可以分別提供亮度信 號的高、低電平容限指示。

在以上的每種色域顯示圖形中，均提供了用戶可選擇的色域門 限值，工作人員可以按照他們特定的操作(包括EBU-R103 預 置)而設置相應的色域監視容限值。您可以在圖像顯示模式中選 擇加亮方式以突出顯示發生色域錯誤的位置。此外，色域檢測 結果也可以與WVR5200強大的告警日志記錄和報告功能完全 整合到一起。

另外，WVR5200 還具有新增加的、可選用的高級色域監視功 能(選件PROD)，它包括享有泰克公司專利的亮度合格矢量 (LQV")顯示和矛頭顯示圖形，當它們與泰克公司獨有的鉆石和 分離鉆石色域顯示聯用時，可以為精確的彩色色域調整提供最 完善的色域監視工具。

四分屏顯示 — 用戶可定制的、方便靈活的監視配置，充 分滿足您的應用需求

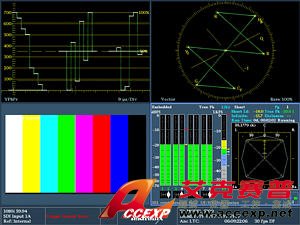

在儀器的四分屏顯示中您可以同時觀看各個分屏顯示。


泰克公司為您提供了多種顯示方式，這些顯示方式可以按照您 的各種不同的應用需求而由用戶自行定制。利用靈活方便的四 分屏顯示，可以顯著地提高您的工作效率。用戶可以在一臺儀 器中配置四種不同的顯示窗口。最多可以有兩種顯示跡線，以 及圖像顯示、狀態顯示和音頻電平條顯示，這種可由用戶創建 的、靈活的監視配置還可以作為儀器的預置項保存，以便用戶 隨時快速調用。例如，您可以將四分屏顯示分別設置為波形并 列窗口、矢量顯示窗口、圖像窗口和音頻電平條顯示窗口，這 樣您就可以同時進行音頻和視頻信號監視。與其它儀器使用的 預先創建的組合顯示方式不同，WVR5200 的四分屏顯示能夠 按照您的特定應用需求和工作實踐創建出各種各樣的四分屏顯 示，您可以對每一分屏分別進行配置以便于信號分析，例如您 可以在每一分屏上設置各種告警和狀態屏幕窗口、不同的安全 區刻度和光標等等。

TandemVu 顯示 — 用戶可定制的波形和矢量顯示

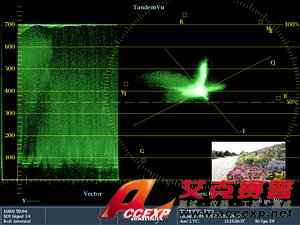

使用TandemVu顯示可以在全屏顯示中對攝像機的亮度和色度 進行校準。


利用TandemVu顯示特性，您能夠直觀地、同時地觀察到信號 的波形和矢量或閃電顯示圖形。您也可以按照用戶提供的參考 點來分別定位或擴展每一跡線。

無論是在演播室中還是在室外的(轉播車)廣播電視制作環境應 用中，TandemVu使您能夠以一種有效的方式對各臺攝像機進 行平衡調整。

無論是在儀器的全屏圖像顯示模式中還是在縮略圖圖像顯示模 式中，儀器的行選功能均為您提供了行標記。

在矢量顯示中，用戶可以選擇75% 或100% 彩色的標度。

在儀器的每一種顯示方式中，儀器均可以自動選擇基于輸入信 號格式的相應刻度。

多輸入模式顯示 — 多攝像機平衡模式(選件CAM)

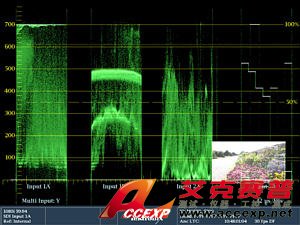

在儀器的多信號輸入模式中，您可以分別顯示四路輸入的亮度信 號，這對于多臺攝像機之間的平衡調整是十分理想的。


利用儀器的多輸入模式顯示(需要選件CAM)，您可以在移動轉 播車(OB)或者制作演播室中，同時方便地監視多臺攝像機的輸 入信號。在通常情況下，工作人員可以在儀器的疊加顯示或者 并列顯示模式中對四路攝像機的輸入信號進行比較，這樣便于 對它們的亮度電平分別進行調整，最終使這些攝像機在各屏幕 之間相互匹配。不僅如此，您還可以利用各種不同的顯示圖形 對各路視頻輸入進行比較，這些顯示圖形包括矢量顯示、閃電 顯示、鉆石顯示和分離鉆石顯示，以及箭頭顯示等，并且可以 將各路輸入信號的跡線疊加在一起。您可以通過儀器前面板上 的輸入按鈕選擇四路輸入信號的任意組合，以在全屏模式中觀 察跡線顯示的輸入狀況。為便于區分各路輸入信號，用戶可以 創建自定義的標記，在屏幕有效信號的亮度并列顯示中，這種 標記可以直接出現在波形跡線的下方。

數字音頻監視和視頻監視一體化(選件AUD)

帶有環繞聲圖形和響度監視的音頻顯示


WVR5200(需要選件AUD)具有高質量的數字濾波和過取樣特 性，從而能夠確保音頻測量的準確性、可靠性和可重復性。該 儀器提供了16 個通道的嵌入數字音頻監測功能，包括音頻電 平條、李沙如顯示和環繞聲顯示*¹，并且在前面板配置有耳機 插口，這樣可以很方便地對數字音頻進行符合性驗證，而不必 使用其它附加設備。WVR5200 可以方便地將嵌入音頻輸入映 射為儀器上的音頻電平條顯示，使它能夠支持多種多樣的音頻 混合格式，既支持多路立體聲信號，也支持環繞立體聲。

在儀器的環繞聲顯示*¹中，它能夠提供被測系統中各聲道交互 作用的直觀圖形顯示。在儀器的條形顯示中，給出了有關音頻 故障、音頻電平以及是否存在杜比格式音頻的簡明指示。在靈 活的李沙如顯示中，可以對任意兩個音頻通道間的相位進行測 量。

WVR5200 的響度測量是按照TIU-R BS.1770-1/1771、EBU R 128和ATSC A/85推薦標準進行的，利用音頻顯示器中的響 度表(需要選件LOUD)可以提供短時間內以及無限長時間內的 音頻響度測量。在音頻響度會話顯示(Loudness session display)中，以圖形化的方式給出了響度測量隨時間(從90 秒 至30個小時)的變化曲線。儀器的響度測量結果也可以通過網 絡傳送或者保存在USB 上以作進一步的分析。

經過專門設計的音頻顯示為WVR5200提供了更加深入的音頻 質量驗證，這使得該儀器成為最完善和最輕便的波形和音頻監 測儀。音頻屏幕報告提供了有關音頻電平、音頻故障以及每一 聲道的有效比特數等多種扼要的綜合信息。WVR5200 還具有 音頻控制包數據和通道狀態顯示功能。

在儀器的杜比狀態顯示中，按照SMPTE 2020 標準提供了 VANC 元數據的詳細顯示。

*¹ 音頻環繞聲顯示已得到Radio Technische Werksutten GmbH 和Co. KG (RTW)的認可。

設備的定時調整更方便

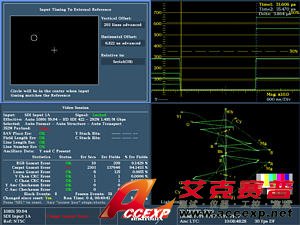

儀器的定時和閃電顯示可以簡化設備的定時調整。


同步是視頻系統中一項最基本的要求，也是一項十分重要的調 試步驟。為了正確而又順利地創建、傳送和再現視頻圖像和音 頻信息，視頻系統中的每一設備均必須處于同步狀態。利用泰 克公司的一種直觀的定時顯示圖形，就能夠清楚地觀察到HD 或SD信號相對于基準信號之間的定時偏置情況，從而迅速方 便而又直觀地實現系統的定時調整。

享有泰克公司專利的定時顯示利用一種簡明的圖形顯示，能夠 在X-Y軸平面上給出輸入信號和基準參考信號(或者是已保存 的偏置參考信號)之間的相對定時。您只需簡單地調整被測設 備的定時設置直至圓周處于顯示圖形的中心，就能夠準確地直 接給出該設備與參考信號之間的相對定時，其中垂直定時偏置 量以行數表示，而水平定時偏置量則以μs 表示。

閃電顯示能夠提供亮度和色度幅度顯示，如果使用節目起始部 分的彩條信號，有助于驗證分量信號之間的定時是否正確。享 有泰克公司專利的蝴蝶結顯示是對閃電顯示的完善和補充。利 用專用的分量格式的蝴蝶結測試信號，有助于對各通道間的增 益差和定時差進行精密而又準確的測量。

信號路徑的故障查尋

利用選件GEN，可以產生一種簡單的測試信號，它是在SDI輸 出中提供有100%彩條或75%彩條信號以及病理測試信號，這 種測試信號在實踐中是非常有用的，它可以用來查尋信號傳送 路徑中或被測設備的故障，而不需要另行攜帶其它測試信號發 生器。

為工程師和運營商提供的優異數據分析功能(選件DATA)

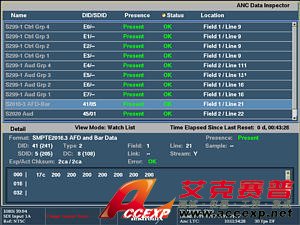

儀器的ANC 數據查驗器提供了詳細的內容分析


ANC 數據查驗器提供了業內領先的附屬數據查驗功能。利用 直觀的ANC 數據顯示，能夠幫助廣播電視業主方便而又準確 地確信：他們所有必需的VANC數據均已存在，而且這些數據 的配置也是正確的。

與其它解決方案相比較，ANC 數據查驗器提供了一種觀察 ANC 數據的簡明方式，使運營商能夠很快確信，這些VANC 數據的確存在而且沒有錯誤。如果檢測出錯誤，ANC 查驗器 就能夠引導工程師迅速地進入更詳細的數據包內容視圖以進行 更深入的分析。

在儀器的圖像顯示模式中，可以同時解碼并顯示隱蔽字幕 (CEA708/608)和單個的圖文電視字幕?？梢园凑誛ST 或者 OP47 格式解碼出圖文電視的字幕頁面。

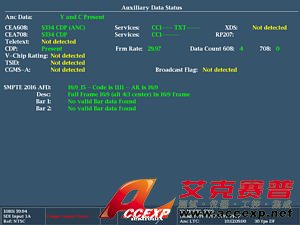

利用Aux數據狀態顯示，可以監視附屬數據(包括隱蔽字幕、時間 碼和AFD 等)。


在輔助數據狀態顯示中，按照SMPTE 2016標準提供了有效格 式描述符(AFD)的簡明信息，此外還有視頻索引寬高比(Video Index Aspect Ratio)、寬屏信令(WSS)、V-Chip、TSID、 CGMS-A、廣播標志、CEA708/608隱蔽字幕、圖文電視以及 時間碼等信息。

今天，為處理鏈路中的各種設備而提供的信息元數據組獲得了 廣泛的應用。因此，監視這些元數據，對于確保傳輸鏈路中的 處理設備能夠正確地處理傳輸信號是至關重要的。例如，AFD 的正確格式能夠保證顯示器的寬高比具有正確的格式， WVR5200圖像顯示器中的自動AFD刻度以及二進制數據和文 本說明為AFD 監視提供了方便。

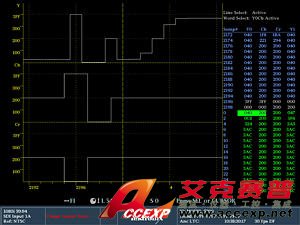

在儀器的數據列表(datalist)中，提供了逐個像素的詳細信息。


WVR5200 的數據列表(Datalist)顯示能夠提供HD/SD-SDI 以 及3G-SDI(需要選件3G)輸入信號中有關實際數據值的詳細信 息。利用這種顯示，用戶可以非常容易地對輸入信號中的協議 錯誤進行定位。

在數據表顯示的右邊，以十六進制、十進制或者二進制格式顯 示出數據值，利用如下的彩色標記可以很方便地識別數據類型 以及錯誤數據：

• 綠色 — 有效視頻數據
• 藍色 — 行消隱期或場消隱期中的數據
• 白色 — EAV、SAV 和其它保留字
• 黃色 — 該數據值在正常允許值之外
• 紅色 — 非法數據值

數據表顯示的左邊顯示的是對應樣值序號的數據取值，并且將 這些數據的取值描繪為數字波形。您可以將這種獨特的顯示配 置為視頻模式或數據模式。

在視頻模式中，數據表顯示的是某一樣值在同一時刻的Y、 Cb、Cr 值，它們的具體數值可由垂直軸上的偏移量讀出。和 波形顯示一樣，您也可以將垂直軸配置為只顯示1個或2個分 量的偏移讀數，也可以顯示所有的3 個分量的偏移讀數。
