RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。
功能及優勢
- 9?kHz 至 3.0/7.5/13.6/18.0?GHz 頻率范圍覆蓋了各種分析需求
- 40?MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
- 高速全頻寬掃描（70?GHz/秒），便于快速設置和發現
- 標準 GPS/GLONASS/北斗接收機，用于繪制地圖
- 選配跟蹤發生器，執行增益/損耗、天線和電纜測量
- DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
- Mil-Std 28800?Class 2?環境、沖擊和振動規范，適用于嚴酷的條件
- 內置電池，延長現場操作時間
- SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/三維頻譜圖，最大限度地縮短搜尋瞬態信號和干擾所需的時間
-
EMC/EMI 預一致性測試和調試 – CISPR 檢測器，預定標準，極限線，簡便設置附件，環境特點捕獲，故障分析，報告生成
- 100% 檢測概率捕獲持續時間最短 15?μs 的信號，保證您每次問題發生時一次就能看到問題。
- 標配應用編程接口，用來開發自定義程序
- 附件包括平板電腦、校準套件、適配器和穩定相位電纜，為搜尋干擾和維護發射機提供了完整的現場解決方案
應用
- 通用頻譜分析
- 無線網絡安裝及維護
- 頻譜監控
- 頻譜管理
- 搜尋干擾
- EMI/EMC 一致性檢查和故障排除
- 頻譜操作
- 輻射危害 (RADHAZ) 測試
- 排放控制 (EMCON) 監控
- 信號智能 (SIGINT) 監控
| 型號 | 頻率范圍 | 實時帶寬 | 100% POI 的最短事件時長 | Weight | SFDR（典型值） |
|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 100 μs |
2.99 kg (6.6 lb) with battery |
70 dBc |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 100 μs |
2.99 kg (6.6 lb) with battery |
70 dBc |
| RSA513A |
9 kHz-13.6 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
| RSA518A |
9 kHz-18.0 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
RSA500 系列為您節省時間，助您馬到成功
RSA500 系列提供了實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題，這些人員需要追蹤以查找干擾源、維護射頻網絡、保留工作記錄。系統核心是基于 USB 的射頻頻譜分析儀，它捕獲 40?MHz 實時帶寬，在嚴酷環境中實現優異的保真度。由于 70?dB 無雜散動態范圍及高達 18.0?GHz 的頻率范圍，您可在測量結果中檢查關心的所有信號，可信度頗高。USB 外形使您的手中不再負重，而代以輕便的 Windows平板電腦或筆記本電腦。您手里拿著的是輕便的 PC，而不是很重的頻譜分析儀，您可以行動起來更快，電池續航時間更長，完成工作更迅速。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、雙工器和其他網元，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件在現場
與 RSA500 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前高性能電池操作解決方案中沒有提供的深入分析功能。DPX? 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
RSA500A 與 SignalVu-PC 相結合，提供了高級現場測量功能

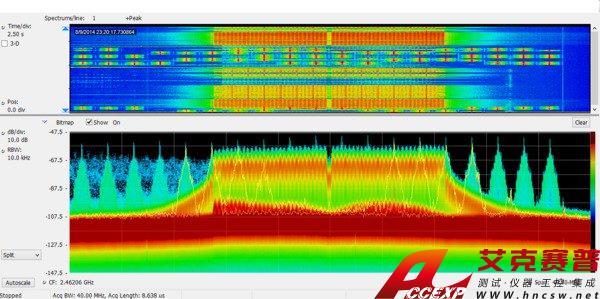

由于 40?MHz 實時帶寬，獨特的 DPX? 頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15?μs。下圖顯示了 WLAN 傳輸（綠色和橙色），在屏幕中重復出現的窄信號是藍牙接入探頭。三維頻譜圖（ 屏幕上方部分）在時間上把這些信號清楚地分開，顯示任何信號碰撞。

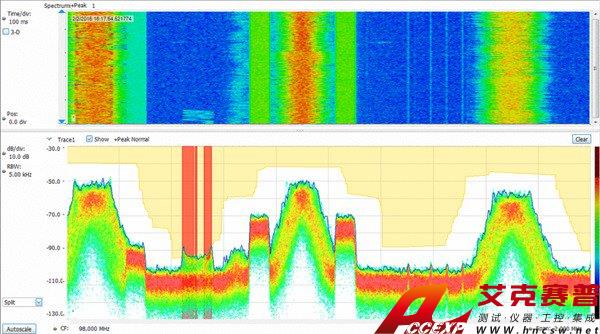

通過無人值守的模板監測功能，可以方便地找到意外的信號。可以在 DPX? 頻譜畫面上創建一個模板，在每次違規時采取相應操作，其中包括停止采集、保存圖片、保存采集或發送聲音告警。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

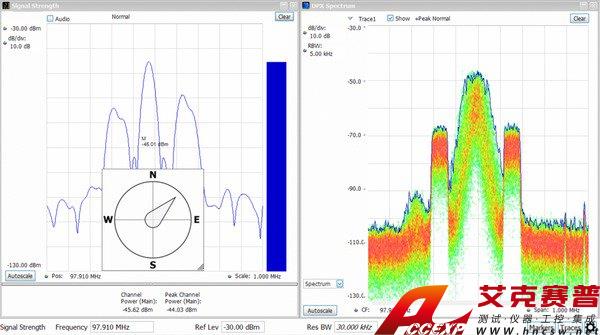

標配 SignalVu-PC 軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中，通過使用選配的 Alaris 智能天線，羅盤持續監測天線方向，同時信號強度監測儀執行測量，用聲音表明信號強度。在與 SignalVu-PC 的 MAP 選項結合使用時，信號強度和方位角自動放在選擇的地圖上。

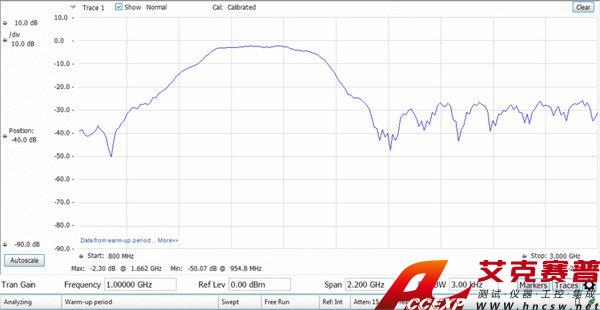

跟蹤發生器（RSA500 上的選項 04）通過 SignalVu-PC 控制。下面顯示了 800?MHz 至 3?GHz 的帶通濾波器。SV60 選項增加了回路損耗、線損耗和遠程故障。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
- 通用調制分析(27?種調制類型，包括16/32/64/256?QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
- 使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
- Buetooth? 分析基本速率、低能耗和 Bluetooth 5。部分支持增強數據速率
- 對第 1?期和第 2?期信號進行 P25 分析
- 對802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
- LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
- 繪制地圖
- 脈沖分析
- AM/FM/PM/ 直接音頻測量，包括 SINAD、THD
- 播放記錄的文件，包括在所有域中進行全面分析
- 信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 產品技術資料。下面顯示了選定的應用。
EMC/EMI

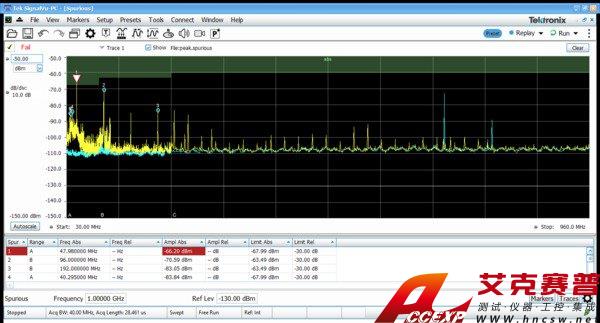

可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯?chǔ)變送器、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960?MHz 測試，其中陰影部分是 FCC Part 15?Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)?，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選件 SV27 支持 RF 規定的基本速率和低能耗發射機測量。TS.4.2.0?和 RF-PHY。TS.4.2.0?測試規范。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5?標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸?shù)奈锢韺訑?shù)據并使用顏色編碼符號表中的數據包字段以便清晰標識。

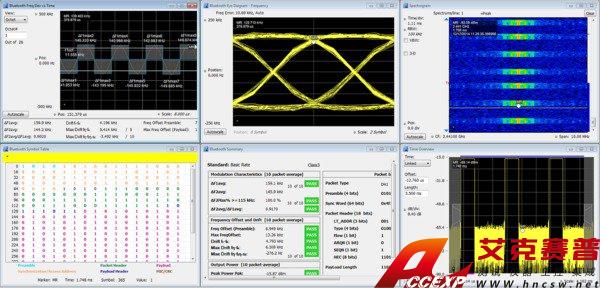

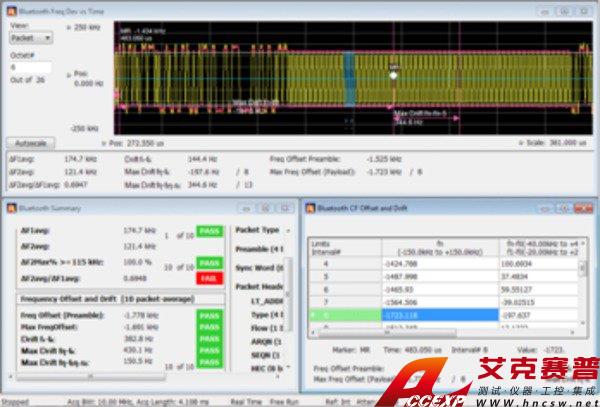

提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25

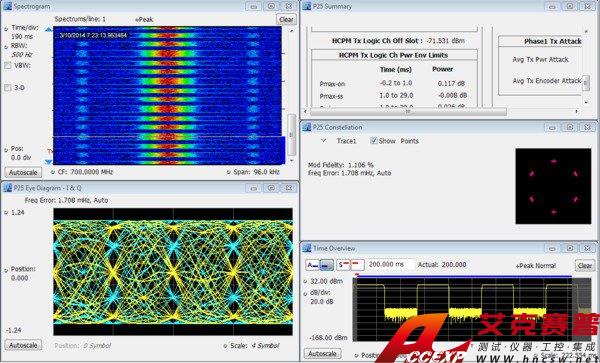

SignalVu-PC應用SV26在APCO P25信號上迅速執行基于標準的發射機健康校驗。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
- 小區 ID
- 信道功率
- 占用帶寬
- 鄰道泄漏比 (ACLR)
- 頻譜輻射模板 (SEM)
- TDD 發射機關閉功率
- Reference Signal (RS) Power
測量滿足 3GPP TS 第 12.5?版中的定義，支持所有基站類別，包括微微小區和家庭基站。報告測試通過/不通過信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。

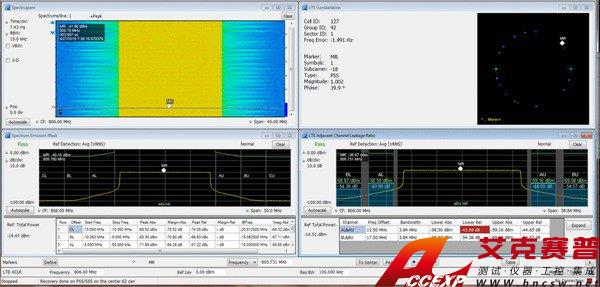

下圖顯示頻譜監測，其中結合使用三維頻譜圖畫面與小區 ID/星座圖、頻譜輻射模板和 ACLR 測量。
繪制地圖

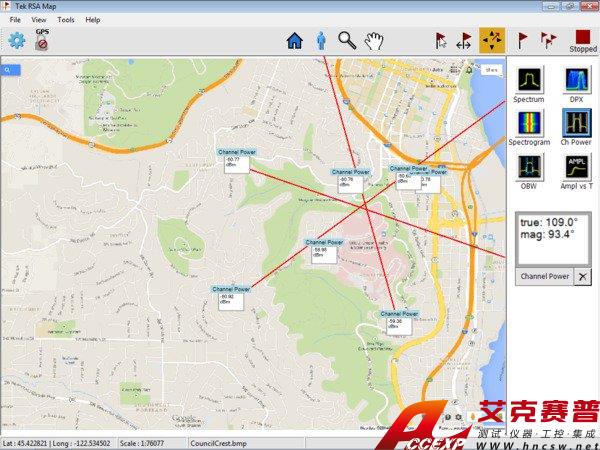

SignalVu-PC MAP應用實現了干擾搜尋和位置分析功能。方位角功能可以在繪制的測量地圖上畫線或畫箭頭，指明進行測量時天線指向的方向，確定干擾位置。
信號調查/分類
應用SV54提供專家系統指引，協助用戶對信號分類。您可以迅速創建關心的區域，用戶可以高效地識別并對信號分類。當疊加在軌跡頂部時，頻譜曲線模板提供了信號形狀指引，同時顯示頻率、帶寬和通道編號，可以快速進行分類?？梢匝杆俸啽愕刈R(shí)別WLAN、GSM、W-CDMA、CDMA、藍牙標準和增強數據速率、LTE FDD和TDD、ATSC及其他信號?？梢詮腍500/RSA2500信號數據庫庫中導入數據庫，簡便地轉換為新的軟件庫。

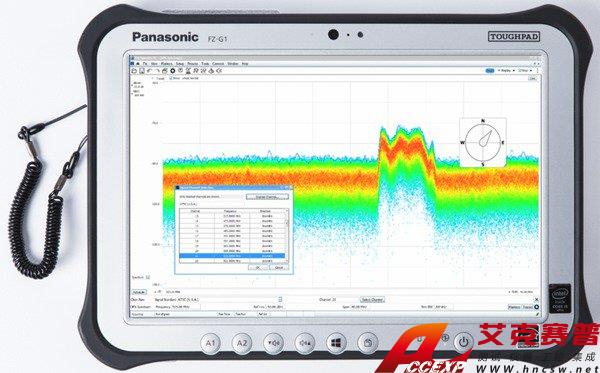

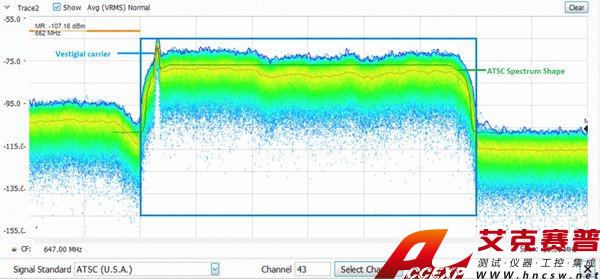

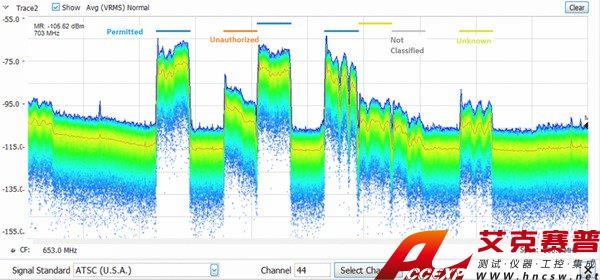

典型的信號調查如下。調查是電視廣播頻段的一部分，7個區域被指明為允許、未知、未授權，每個區域用色條表示。在細節圖中，我們已經選擇了單個區域，由于我們聲稱這是一個ATSC視頻信號，因此ATSC信號的頻譜模板疊加在區域中。信號與頻譜模板匹配度非常高，包括信號下方的殘留載波、ATSC廣播的特點。
回波損耗/VSWR, 故障測距, 電纜損耗
輕松執行維護和調試任務。在配備選項04跟蹤發生器時，帶有應用許可SV60xx-SVPC的RSA500A可以在電纜、器件和天線上進行單端口測量。

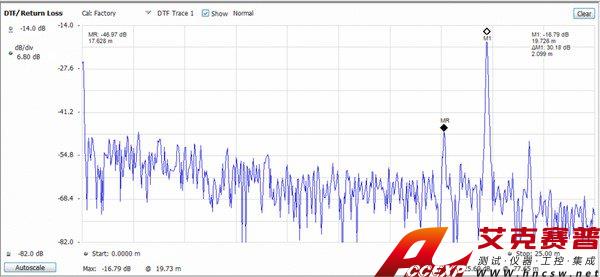

電纜的回波損耗與距離關系，其中插入了一個桶狀連接器和一條擴展電纜。The point at M2 (17.638?m, MR) is the barrel connector and the point marked by M1 at 19.725?m is the end of the cable.

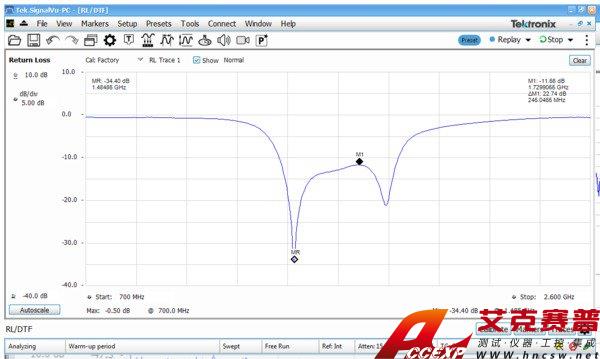

從700 MHz ~ 2.6?GHz測得的通帶濾波器的回波損耗。標記被放在1.48?GHz (-34.4?dB 回波損耗)和1.73?GHz (-11.68?dB 回波損耗) 處，指明濾波器通帶中的最佳匹配和最差匹配。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持最短信號時長指標。可以執行AM/FM音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬?？梢栽谟涗浀男盘?hào)上執行頻率模板測試，模板違規時的操作包括發出蜂鳴聲、停止采集、保存軌跡、保存圖片、保存數據?？梢赃x擇播放的部分，并循環播放，重復檢查關心的信號。播放可以是無隙的，也可以插入時隙，縮短復核時間。

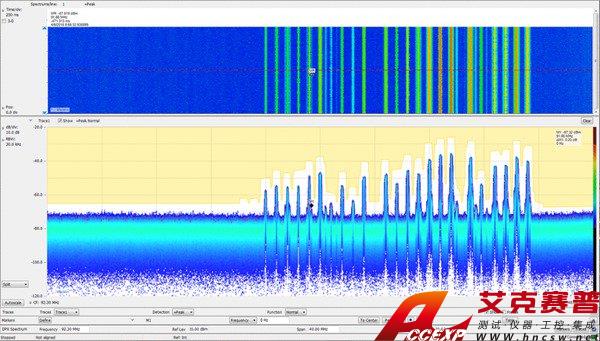

在三維頻譜圖標記中顯示記錄的時鐘時間，與真實世界事件關聯起來。在下圖中，正在重播 FM 頻段，其中使用模板檢測頻譜違規，同時偵聽 92.3?MHz 中心頻率上的 FM 信號。
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40?MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000?個脈沖上提供脈沖測量。
USB 頻譜分析儀使用的儀器控制器

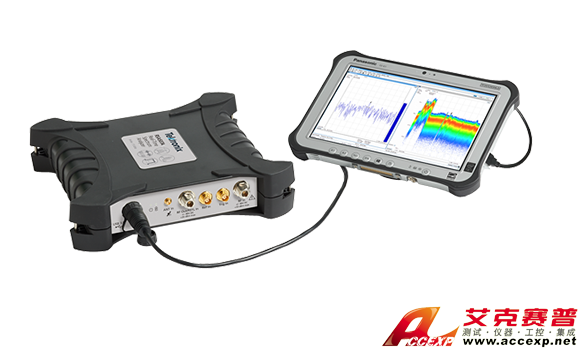

在現場操作中，完整解決方案需使用一臺 Windows 平板電腦或筆記本電腦，用于運行儀器、保留記錄及進行通信。泰克推薦使用 Panasonic FZ-G1 平板電腦（作為單獨設備提供），以用于控制 RSA500 系列。
Panasonic FZ-G1 平板電腦單獨出售，可從 Panasonic（網址為https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1）和各種第三方供應商處購買。泰克推薦使用 FZ-G1，因?yàn)?FZ-G1 相比于其他平板電腦具有更高的性能、便攜性和堅固的外形尺寸，并且已經過測試，可與所有 USB RSA 產品配合使用。
主要指標，儀器控制器
- Windows 10?Pro 64?位操作系統
- Intel(R) CoreTM i5-6300U vProTM 2.4-3.0?GHz 處理器
- 8GB RAM
- 256?GB 固態硬盤
- 10.1" (25.6?cm) 日光下可讀屏幕
- 10?點多觸點 + 模數轉換器屏幕加標配輸入筆界面
- USB 3.0?+ HDMI 端口，第二個 USB 端口
- Wi-Fi，Bluetooth? 和 4G LTE 多載波移動寬帶，支持衛星 GPS
- 經過 MIL-STD-810G 認證（針對 4' 跌落、沖擊、振動、雨水、塵土、沙粒、高度、冷凍/解凍、高溫/低溫、溫度驟變、濕度、易爆氣體）
- 經過 IP65 認證的密封全天候設計
- 集成麥克風
- 集成揚聲器
- 屏幕上和按鈕式音量和靜音控制
- 集成備用電池，支持熱插拔蓄電池
- 3?年保修，帶有商業級支持（由松下在本地區提供）
用于搜尋干擾的智能天線
泰克提供 Alaris DFA-00471智能天線，其內置 USB 羅盤，支持尋向和干擾搜尋應用。可以在 Tek.com 網站上的 Alaris 產品技術資料中搜索 Alaris，以獲取有關天線的詳細信息。下面匯總了其功能和技術數據。
-
頻率范圍：20?MHz – 8.5?GHz
- 9?kHz-20?MHz 擴展（0.3m 環形天線），僅可在限定區域中訂購 DF-A0047-01?1
-
單手操作時觸發控制具有以下功能：
- 前置放大器開/關
- 波段開關
- 使用 SignalVu-PC 及 MAP 選項按下測量
- 標準扶手延伸裝置，也便于執行長時間搜尋干擾操作
- 提供了裝運箱

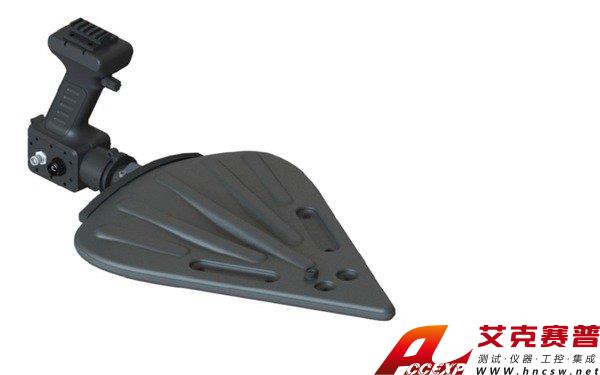

Alaris 尋向智能天線。
1Alaris 天線。請參閱訂貨信息以了解詳情。
校準套件、穩相電纜、適配器、天線及其他附件

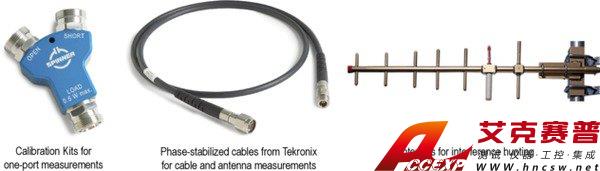

泰克提供各種附件，簡化您購買完整的解決方案的過程，實現現場測試。詳情請參見訂貨信息。

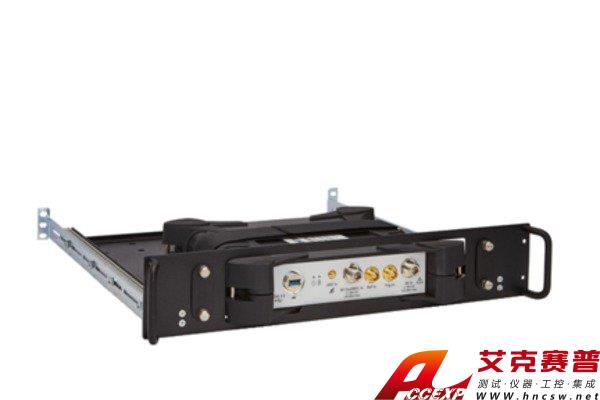

RSA56RACK在機架安裝應用中可以放一臺RSA500A

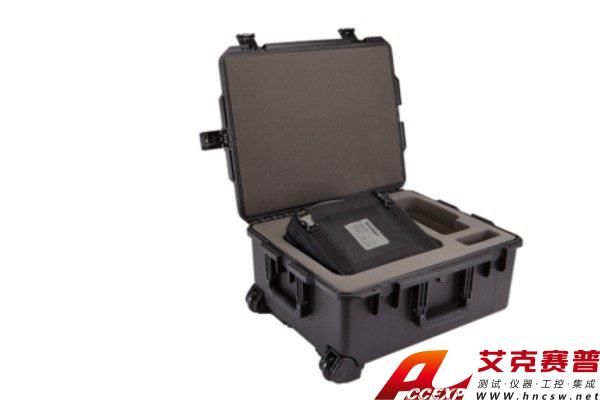

RSA500TRANSIT運送箱可以放儀器和軟包、一臺平板電腦、電源和各種附件。

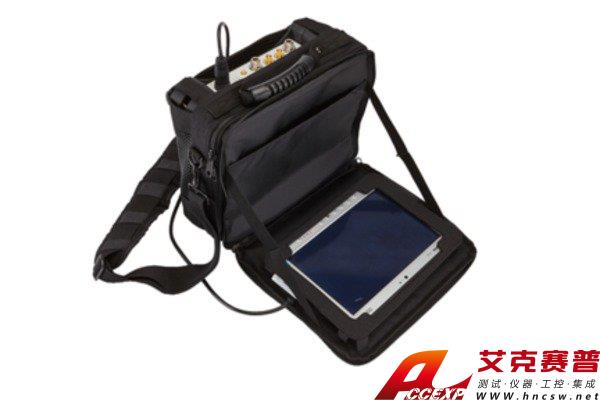

每臺 RSA500A 標配軟包 PN 016-2109-01，可以放該儀器、一臺平板電腦和各種附件
