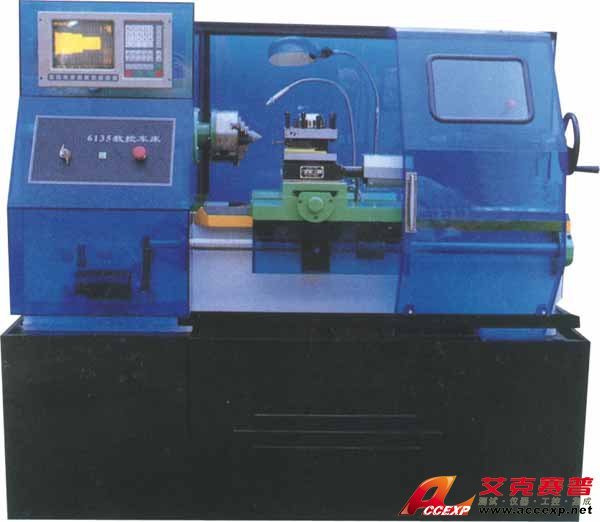

TSI-6135 液晶數控車床 透明教學數控車床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：SI-6135 液晶數控車床 透明教學數控車床是第二代液晶數控車床系統，功能更加強大
申請服務
- 產品介紹
TSI-6135 液晶數控車床 透明教學數控車床是第二代液晶數控車床系統，功能更加強大。它可與TSI-2100型數控車床操作軟件相配套，讓你構成數控編程實驗室。TSI-6135 液晶數控車床 透明教學數控車床采用日本夏普公司6”液晶顯示屏，中文界面、試切對刀、任意點啟動、圖形模擬、標準通訊接口RS232、主軸模擬量輸出，對塑料、有機玻璃、木制品等材料進行直線、圓弧、螺距、公英制、多頭螺紋、錐螺紋等螺紋，旋進旋出加工。
一、TSI-6135 液晶數控車床 透明教學數控車床特點：
1.該機床縱向,橫向走刀均采用高精度絲桿與螺桿，混合式步進電機驅動，定位精度高，轉距大。
2、主軸采用進口變頻調速器，可實現無級調速。
3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。
4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使工作環境更加清潔衛生。
1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。
2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等及相關專業專業課程的教學實驗與培訓。
三、TSI-6135 液晶數控車床 透明教學數控車床主要技術參數：
| 三爪卡盤 | Ф160mm | 控制/聯動軸數 | 2軸/2軸 |
| 床身上最大回轉直徑 | Ф350mm | 零件程序存儲容量 | 56K(3000段程序) |
| 最大工件長度 | 500mm | 主軸 | 0～+5V(+10V)模擬量 |
| 及正反轉觸點 | |||
| 電動刀架 | 四工位 | 最大編程尺寸 | ±9999.999mm |
| 主軸孔徑 | Ф40mm | 最大移動速度 | 3000mm/min(當量0.01mm) |
| 主軸轉速、無級變速 | 100—1500rpm | 編程方式 | G、M、F、S、T(ISO代碼) |
| 鍵盤/串行錄入，后臺編輯 | |||
| 進給量范圍 | 50--1000mm/min | 系統參數 | 刀具參數，間隙補償， |
| 加工起始點，記憶及斷電恢復 | |||
| 主電動機功率 | 0.75KW | 輸入/輸出 | 24路/15路 |
| 機床外形尺寸 | 1670*810*1500mm | 操作方式 | 自動，手動，點動，MDI， |
| （長*寬*高） | 單段/連續 | ||
| 機床重量 | 350kg | 參考點 | 自動/手動返回 |
| 脈沖當量 | 0.005mm/0.1mm | 機床重量 | 350KG |
