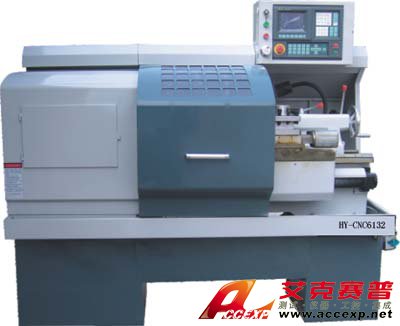

TSI-CNC-6132 教學/生產兩用型數控車床
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-CNC-6132 教學/生產兩用型數控車床是設計精巧的經濟型車床，配備高可靠性的華興數控系統。即可用于教學，也可用于工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲桿副。外形全封閉防護。該機床采用機電一體化方...
申請服務
- 產品介紹
TSI-CNC-6132 教學/生產兩用型數控車床是設計精巧的經濟型車床，配備高可靠性的華興數控系統。即可用于教學，也可用于工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲桿副。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。
| TSI-CNC-6132 教學/生產兩用型數控車床技術參數： | |||||
| 項 目 | 單 位 | 項 目 | 單 位 | 備 注 | |
| 床身上最大回轉直徑 | mm | 340 | X軸快速進給(配步進) | mm/min | 3000 |
| 橫滑板上最大回轉直徑 | mm | 182 | Z軸快速進給(配步進) | mm/min | 6000 |
| 最大加工長度 | mm | 750 | X軸定位精度 | mm | ±0.01 |
| 床身寬度 | mm | 320 | Z軸定位精度 | mm | ±0.02 |
| 主軸轉速范圍 | rpm | 100-2100 | X軸重復定位精度 | mm | 0.005 |
| 主軸內孔解錐度 | 莫氏6# | Z軸重復定位精度 | mm | 0.01 | |
| 主軸通孔直徑 | 52 | 尾座套筒錐度 | 莫氏4# | ||
| 刀具數量 | 把 | 四工位 | 尾座套筒行程 | mm | 130 |
| 刀柄尺寸 | mm | 20 | 主電機功率 | Kw | 4 |
| 最小進給量 | mm | 0.001 | 機床凈重 | kg | 1450 |
| 數控系統 | 可先配：廣數、FANUC、SIEMENS、華中等，價格另儀。 | ||||
