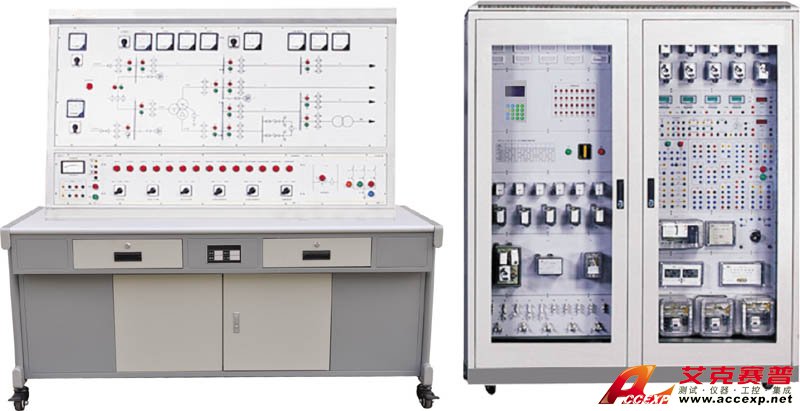

TSI DL-06 電力系統繼電保護工培訓考核平臺
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI DL-06 電力系統繼電保護工培訓考核平臺將所需各種電源、儀表、負載、模擬斷路器、故障設置模塊等有機地結合在一起，配套齊全。用戶無須購買其它配件就可完成所有實訓、考核項目。裝置占地面積小，節約用房。設有電壓型漏電保護器和電流型漏電保...
申請服務
- 產品介紹
TSI DL-06 電力系統繼電保護工培訓考核平臺將所需各種電源、儀表、負載、模擬斷路器、故障設置模塊等有機地結合在一起，配套齊全。用戶無須購買其它配件就可完成所有實訓、考核項目。裝置占地面積小，節約用房。設有電壓型漏電保護器和電流型漏電保護器，電源輸出均有監視和短路保護功能，確保操作者和設備安全。控制屏還設有定時器兼報警記錄儀，為學生技能考核提供統一標準。
一、TSI DL-06 電力系統繼電保護工培訓考核平臺技術性能
1. 輸入電壓：三相四線～380V±10% 50Hz
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1.5kVA
二、TSI DL-06 電力系統繼電保護工培訓考核平臺實訓項目
1. 繼電器構造、工作原理及特性檢驗
(1) 電磁型電流繼電器與電壓繼電器
(2) 時間繼電器
(3) 中間繼電器
(4) 信號繼電器
(5) 功率方向繼電器
2. 自動裝置與繼電保護
(6) 自動重合閘裝置的應用與檢驗
(7) 備用電源自動投入的應用與檢驗
3. 電網繼電保護
(8) 無時限電流速斷保護
(9) 帶時限電流速斷保護
(10) 定時限過電流保護
(11) 階段式電流保護（三段式過電流保護）
(12) 反時限過電流保護
(13) 低電壓閉鎖速斷保護
(14) 無時限零序電流速斷保護
(15) 阻抗繼電器的接線方式
(16) 距離保護及方向距離保護整定計算
(17) 輸電線路的縱差動保護
4. 主設備繼電保護
(18) Y/Y-12雙繞組變壓器差動保護
(19) Y/D-11雙繞組變壓器差動保護
(20) 三繞組變壓器差動保護
(21) 變壓器后備保護及過負荷保護
(22) 單母線電流差動保護
(23) 并聯補償電容器不平衡電壓保護
(24) 雙星形接線的中性線電流平衡保護
5. 自動裝置與繼電保護
(25) 自動重合閘
(26) 備用電源自動投入
6. 電氣二次控制回路
(27) 重復動作自動復歸中央音響信號裝置
(28) 具有燈光和音響監視的斷路器控制回路
(29) 裝設跳躍閉鎖繼電器的斷路器控制回路
