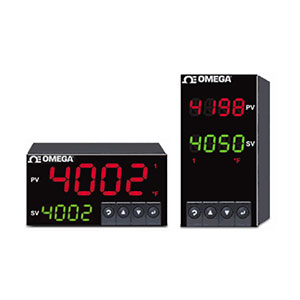

CNI8DH and CNI8DV 應變PID控制器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：CNi8DH和CNi8DV的配置和使用都很簡便，但它們具備出色的多功能性，可提供大量強大的功能。 CNi8DH和CNi8DV標配幾乎可任意搭配的2個控制或報警輸出：額定電流為0.5 A @ 120/240 Vac的固態繼電器；額定電流為3 ...
申請服務
- 產品介紹
CNi8DH和CNi8DV的配置和使用都很簡便，但它們具備出色的多功能性，可提供大量強大的功能。
CNi8DH和CNi8DV標配幾乎可任意搭配的2個控制或報警輸出：額定電流為0.5 A @ 120/240 Vac的固態繼電器；額定電流為3 A @ 120/240 Vac的"C"型SPDT繼電器；用于外部SSR的10 Vdc脈沖輸出；或者可選擇作為控制輸出或過程值重傳的（0 ~ 10 Vdc或0 ~20 mA）模擬信號輸出。
通用溫度和過程儀器（型號CNi8）提供10種熱電偶類型以及兩線、三線或四線RTD、過程電壓和電流以供選擇。CNi8DH和CNi8DV控制器是與變送器和擴增傳感器配套使用的理想之選。內置激勵電壓(24 Vdc @ 25 mA)是標配。儀器可處理以下三個量程內的0 ~ 20 mA過程電流和過程電壓：0 ~ 100 mV、0 ~ 1V和0 ~ 10V。
與所有iSeries儀表一樣，過程值顯示屏可進行編程，能夠針對任何設定值或報警值在綠色、琥珀色和紅色之間更改顏色。在CNi8DH（臥式⅛ DIN）上顯示過程值的LED擁有所有⅛ DIN控制器中最大的數字。
應變／過程儀表和控制器（型號iS）測量來自負載傳感器、壓力傳感器和大部分應變片傳感器的輸入。輸入范圍包括0 ~ 100 mVdc、-100 mVdc ~ 1 Vdc、0 ~ 10 Vdc，還包括0 ~ 20 mA。驅動傳感器的5 V和10 V激勵電壓是標配。
強力推薦的網絡和通訊選件包括以太網LAN直接連接功能（帶嵌入式Web服務器）和串口通訊。C24串口通訊選件包括可從菜單中選擇的RS232和RS485接口，還包括簡易的ASCII協議或MODBUS®協議。C4EI選項將以太網和RS485 ASCII／MODBUS集中在一個儀器中。
通過網絡選件，iSeries旨在實現與熱門工業自動化和控制程序以及Microsoft Visual Basic和Excel之間實現簡單方便的集成。OMEGA®提供的免費配置軟件讓正常運行許多應用程序更加方便快捷。既可通過CD-ROM提供，也可以從互聯網下下載。
規格:
通用溫度和過程輸入（DPi/CNi型號）
精度： ±0.5°C溫度；讀數的0.03%
分辨率： 1°/0.1°；10 µV（過程）
溫度穩定性：
RTD： 0.04°C/°C
熱電偶 @ 25°C (77°F)： 0.05°C/°C
冷端補償
過程： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模數轉換： 雙斜率
讀取速率： 每秒3個采樣
數字濾波器： 可編程
顯示屏： 4位數字9段式LED，10.2 mm (0.40")；i32、i16、i16D、i8DV 21 mm (0.83")；i8 10.2 mm (0.40")和21 mm (0.83")；i8DH，紅色、綠色和琥珀色，可按過程變量、設定值和溫度單位對顏色進行編程
輸入類型： 熱電偶、RTD、模擬電壓、模擬電流
熱電偶導線電阻： 最大100 Ω
熱電偶類型(ITS 90)： J、K、T、E、R、S、B、C、N、L (J DIN)
RTD輸入(ITS 68)： 100/500/1000 Ω Pt傳感器，兩線、三線或四線；0.00385或0.00392曲線
電壓輸入： 0 ~ 100 mV、0 ~ 1V、0 ~ 10 Vdc
輸入阻抗： 100 mV為 10 MΩ ; 1V或10 Vdc為1 MΩ
電流輸入： 0 ~ 20 mA（5 Ω負載）
配置： 單端
極性： 單極性
階躍響應： 99.9%處為0.7 s
小數點選擇：
溫度： 無、0.1
過程： 無、0.1、0.01或0.001
設定值調節： -1999 ~ 9999計數
量程調整： 0.001 ~ 9999計數
偏移量調節： -1999 ~ 9999
激勵（通訊功能未附帶）： 24 Vdc @ 25 Ma（未向低功率選件提供）
CNi8DH和CNi8DV標配幾乎可任意搭配的2個控制或報警輸出：額定電流為0.5 A @ 120/240 Vac的固態繼電器；額定電流為3 A @ 120/240 Vac的"C"型SPDT繼電器；用于外部SSR的10 Vdc脈沖輸出；或者可選擇作為控制輸出或過程值重傳的（0 ~ 10 Vdc或0 ~20 mA）模擬信號輸出。
通用溫度和過程儀器（型號CNi8）提供10種熱電偶類型以及兩線、三線或四線RTD、過程電壓和電流以供選擇。CNi8DH和CNi8DV控制器是與變送器和擴增傳感器配套使用的理想之選。內置激勵電壓(24 Vdc @ 25 mA)是標配。儀器可處理以下三個量程內的0 ~ 20 mA過程電流和過程電壓：0 ~ 100 mV、0 ~ 1V和0 ~ 10V。
與所有iSeries儀表一樣，過程值顯示屏可進行編程，能夠針對任何設定值或報警值在綠色、琥珀色和紅色之間更改顏色。在CNi8DH（臥式⅛ DIN）上顯示過程值的LED擁有所有⅛ DIN控制器中最大的數字。
應變／過程儀表和控制器（型號iS）測量來自負載傳感器、壓力傳感器和大部分應變片傳感器的輸入。輸入范圍包括0 ~ 100 mVdc、-100 mVdc ~ 1 Vdc、0 ~ 10 Vdc，還包括0 ~ 20 mA。驅動傳感器的5 V和10 V激勵電壓是標配。
強力推薦的網絡和通訊選件包括以太網LAN直接連接功能（帶嵌入式Web服務器）和串口通訊。C24串口通訊選件包括可從菜單中選擇的RS232和RS485接口，還包括簡易的ASCII協議或MODBUS®協議。C4EI選項將以太網和RS485 ASCII／MODBUS集中在一個儀器中。
通過網絡選件，iSeries旨在實現與熱門工業自動化和控制程序以及Microsoft Visual Basic和Excel之間實現簡單方便的集成。OMEGA®提供的免費配置軟件讓正常運行許多應用程序更加方便快捷。既可通過CD-ROM提供，也可以從互聯網下下載。
規格:
通用溫度和過程輸入（DPi/CNi型號）
精度： ±0.5°C溫度；讀數的0.03%
分辨率： 1°/0.1°；10 µV（過程）
溫度穩定性：
RTD： 0.04°C/°C
熱電偶 @ 25°C (77°F)： 0.05°C/°C
冷端補償
過程： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模數轉換： 雙斜率
讀取速率： 每秒3個采樣
數字濾波器： 可編程
顯示屏： 4位數字9段式LED，10.2 mm (0.40")；i32、i16、i16D、i8DV 21 mm (0.83")；i8 10.2 mm (0.40")和21 mm (0.83")；i8DH，紅色、綠色和琥珀色，可按過程變量、設定值和溫度單位對顏色進行編程
輸入類型： 熱電偶、RTD、模擬電壓、模擬電流
熱電偶導線電阻： 最大100 Ω
熱電偶類型(ITS 90)： J、K、T、E、R、S、B、C、N、L (J DIN)
RTD輸入(ITS 68)： 100/500/1000 Ω Pt傳感器，兩線、三線或四線；0.00385或0.00392曲線
電壓輸入： 0 ~ 100 mV、0 ~ 1V、0 ~ 10 Vdc
輸入阻抗： 100 mV為 10 MΩ ; 1V或10 Vdc為1 MΩ
電流輸入： 0 ~ 20 mA（5 Ω負載）
配置： 單端
極性： 單極性
階躍響應： 99.9%處為0.7 s
小數點選擇：
溫度： 無、0.1
過程： 無、0.1、0.01或0.001
設定值調節： -1999 ~ 9999計數
量程調整： 0.001 ~ 9999計數
偏移量調節： -1999 ~ 9999
激勵（通訊功能未附帶）： 24 Vdc @ 25 Ma（未向低功率選件提供）
