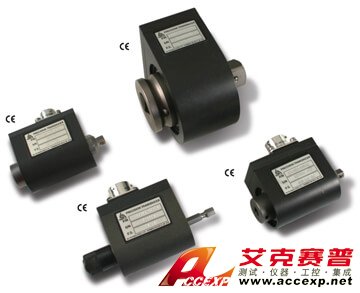

美國PCB PC9000系列旋轉扭矩傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB PC9000系列旋轉扭矩傳感器廣泛應用于緊固件組件市場，以驗證手動和電動扭矩工具的性能。這些基于應變計的傳感器安裝在電動工具的輸出驅動器上，并測量工具在實際組件上施加到緊固件的扭矩。此測量提供有關工具關閉的重要信息，并有助于建立...
- 產品介紹
美國PCB PC9000系列旋轉扭矩傳感器廣泛應用于緊固件組件市場，以驗證手動和電動扭矩工具的性能。這些基于應變計的傳感器安裝在電動工具的輸出驅動器上，并測量工具在實際組件上施加到緊固件的扭矩。此測量提供有關工具關閉的重要信息，并有助于建立正確組裝的規格。
當配備可選的角度編碼器時，旋轉扭矩傳感器還可以測量緊固件旋轉的角度，這是接頭完整性的重要指示。扭矩角度傳感器可以提供數據來繪制扭矩與時間的關系圖或扭矩與角度的關系圖，從而有助于分析有問題的接頭并確定適當?shù)木o固策略。它們也是螺紋緊固件扭矩拉伸試驗機的關鍵組件。
美國PCB PC9000系列旋轉扭矩傳感器的容量范圍從32 ozf-in到18k lbf-ft（0.23到25k Nm），并且適合大多數流行的驅動器尺寸。
美國PCB PC9000系列旋轉扭矩傳感器特點：
- 僅測量扭矩或扭矩和角度
- 工業級，適用于電動工具和緊固件測試應用，包括脈沖工具
- 板載自動ID技術與RS Technologies數字儀器一起使用時可簡化傳感器的設置和校準
- 與所有RS Technologies緊固件，接頭分析和工具認證設備以及大多數常規應變計讀數儀器兼容的行業標準傳感器
- 2 mV / V輸出，具有匹配的并聯校準
美國PCB PC9000系列旋轉扭矩傳感器應用范圍：
- 電動工具校準和性能驗證
- 螺紋緊固件測試
- 螺栓連接故障排除
| 僅扭矩 | 扭矩角 | ||||
| 型號編號 | 驅動器尺寸 | 容量 | 型號編號 | 驅動器尺寸 | 容量 |
| 039030-50021 | 1/4英寸六角 | 20磅力英寸（2.3牛米） | 039230-50021 / B | 1/4英寸六角 | 20磅力英寸（2.3牛米） |
| 039025-50051 | 1/4英寸方形 | 50磅力英寸（5.7牛米） | 039225-50051 / B | 1/4英寸方形 | 50磅力英寸（5.7牛米） |
| 039030-50101 | 1/4英寸六角 | 100 lbf-in（11.3 Nm） | 039230-50101 / B | 1/4英寸六角 | 100 lbf-in（11.3 Nm） |
| 039025-50101 | ¼平方英寸 | 100 lbf-in（11.3 Nm） | 039225-50101 / B | ¼平方英寸 | 100 lbf-in（11.3 Nm） |
| 039037-50022 | 3/8英寸方形 | 200 lbf-in（22.6 Nm） | 039237-50022 / B | 3/8英寸方形 | 200 lbf-in（22.6 Nm） |
| 039037-50051 | 3/8英寸方形 | 50磅力英尺（68牛米） | 039237-50051 / B | 3/8英寸方形 | 50磅力英尺（68牛米） |
| 039050-50101 | ½英寸正方形 | 100磅力英尺（136牛米） | 039250-50101 / B | ½英寸正方形 | 100磅力英尺（136牛米） |
| 039050-51201 | ½英寸正方形 | 148磅力英尺（200牛米） | 039250-51201 / B | ½英寸正方形 | 148磅力英尺（200牛米） |
| 039075-50301 | ¾平方英寸 | 300磅力英尺（406牛米） | 039275-50301 / B | ¾平方英寸 | 300磅力英尺（407牛米） |
| 039075-51501 | ¾平方英寸 | 369磅力英尺（500牛米） | 039275-51501 / B | ¾平方英寸 | 369磅力英尺（500牛米） |
| 039075-53601 | ¾平方英寸 | 600磅力英尺（814牛米） | 039275-53601 / B | ¾平方英寸 | 600磅力英尺（814牛米） |
| 039001-53102 | 1平方英寸 | 1000磅力英尺（1356牛米） | 039201-53102 / B | 1平方英寸 | 1000磅力英尺（1356牛米） |
| 039001-01302 | 1平方英寸 | 2213磅力英尺（3000牛米） | 039201-01302 / B | 1平方英寸 | 2213磅力英尺（3000牛米） |
| 039201-53302 / B | 1平方英寸 | 3000磅力英尺（4068牛米） | |||
| 039301-01103 | 1½-in平方 | 7376磅力英尺（10,000牛米） | |||
| 技術指標 | |||||
| 扭力 | |||||
| 額定容量輸出 | 2 mV / V≤0.25％FS | ||||
| 分流校準 | 與43.575 kOhm精密電阻器匹配的2mV / V≤0.25％ | ||||
| 互換性 | 適用于mV / V和分流校準≤0.30％FS | ||||
| 非線性度 | ≤0.25％FS | ||||
| 磁滯現象 | ≤0.25％FS | ||||
| 勵磁電壓[1] | 10伏直流電 | ||||
| 橋電阻 | 350歐姆 | ||||
| 補償溫度范圍 |
+70至+ 150°F +21至+ 66°C |
||||
| 工作溫度范圍 |
0至+ 200°F -18至+ 93°C |
||||
| 連接器 | PT02H-12-10P | ||||
| 角度 | |||||
| 磁性編碼器 |
¼英寸，3/8英寸，1/2英寸驅動器-360極 ¾英寸驅動器-540極 1英寸，1½英寸驅動器-720極 2½英寸驅動器-900極 |
||||
| 輸出量 |
AB軌道90度 相差，在整個運行速度范圍內平坦 |
||||
|
每轉計數（CPR）， 帶正交分辨率 |
¼英寸，3/8英寸，1/2英寸-1440，¼度 ¾英寸-2160、1 / 6度 1英寸，1½英寸-2880、1 / 8度 2½英寸-3600， 1/10度 |
||||
| 輸出電壓 | 高5.0V至低0.5V | ||||
| 所需功率 | 5 VDC @ 120 mA最大 | ||||
| 建議最大轉速 | |||||
| ¼英寸驅動器 | 5000 | ||||
| 3/8英寸驅動器 | 2500 | ||||
| 1/2英寸驅動器 | 2500 | ||||
| 3/4英寸驅動器 | 2000 | ||||
| 1英寸驅動器 | 1000 | ||||
| 1 1/2英寸驅動器 | 750 | ||||
| 2 1/2英寸驅動器500 | 500 | ||||
| 提供的配件 | |||||
| 分流校準電阻和A2LA認可的校準證書 | |||||
| 推薦配件 | |||||
| 920型便攜式數字傳感器 | 080920-01000 | ||||
| 962型便攜式數據記錄儀 | 080962-01000 | ||||
| 電纜組件，10'盤繞，PT至DB15公頭 | 097000-34445 | ||||
| 配合連接器 | PT06A-12-10S（SR） | ||||
| 尺寸（英寸） | ||||||||||
| 1/4“六角 | 1/4“方形 | 3/8“ | 1/2“ | 3/4“ | ||||||
| 總長度 | 4.25 | 3.23 | 3.23 | 3.23 | 4.13 | |||||
| 外殼長度 | 2.30 | 2.30 | 2.30 | 2.30 | 2.69 | |||||
| 房屋高度 | 2.00 | 2.00 | 2.00 | 2.00 | 2.94 | |||||
| 外殼寬度 | 1.50 | 1.50 | 1.50 | 1.50 | 2.50 | |||||
| 外螺紋長度 | 0.98 | 0.29 | 0.42 | 0.58 | 0.84 | |||||
| 尺寸（英寸） | ||||||||||
| 1英寸（1000磅力英尺） | 1英寸（2213磅力英尺） | 1英寸（3000磅力英尺） | 1 1/2“ | 2 1/2英寸 | ||||||
| 總長度 | 4.00 | 4.42 | 4.33 | 5.50 | 9.48 | |||||
| 外殼長度 | 2.00 | 2.42 | 2.44 | 2.63 | 4.62 | |||||
| 房屋高度 | 3.63 | 3.63 | 4.74 | 4.88 | 7.25 | |||||
| 外殼寬度 | 1.06 | 1.06 | 3.88 | 4.26 | 6.50 | |||||
| 外螺紋長度 | 1.06 | 1.06 | 1.12 | 1.60 | 2.25 | |||||
