優異的指標

輸入通道

• 4、6?或 8?個 FlexChannel^? 輸入
• 每個 FlexChannel 提供了：
  • 一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者
  • 使用 TLP058 邏輯探頭時 8?個數字邏輯輸入



帶寬（所有模擬通道）

• 350?MHz、500?MHz、1?GHz、2?GHz（可升級）



采樣率 (所有模擬/數字通道)

• 實時: 6.25?GS/s
• 插補: 500?GS/s



記錄長度 (所有模擬/數字通道)

• 62.5?M 點標配(125?M 點選配升級)



波形捕獲率

• >500,000個波形/秒



垂直分辨率

• 12?位 ADC
• 高分辨率模式下高達 16?位



標準觸發類型

• 邊沿，脈寬，欠幅脈沖，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發



標準分析

• 光標：波形，V 條，H 條，V 和 H 條
• 測量：36?項
• 頻譜視圖：頻域分析，獨立控制頻域和時域
• FastFrame^TM：分段內存采集模式，最大觸發速率 >5,000,000 波形/秒
• 示圖：時間趨勢、直方圖、頻譜
• 數學: 基本波形代數, FFT, 高級公式編輯器
• 搜索: 搜索任何觸發標準
• 抖動：TIE 和相位噪聲



選配分析

• 高級抖動和眼圖分析
• 高級功率測量和分析



選配串行總線觸發，解碼和分析

• I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I²S, LJ, RJ, TDM, MIL-STD-1553, ARINC429



選配串行一致性測試

• 以太網, USB 2.0, 汽車以太網



任意波形/函數發生器

• 50?MHz 波形生成
• 波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖



數字電壓表¹

• 4?位 AC RMS、DC 和 DC+AC RMS 電壓測量



觸發頻率計數器¹

• 8?位



顯示器

• 15.6?英寸 (396?mm) TFT 彩色
• 高清 (1920?x 1080) 分辨率
• 容性（多觸點）觸摸屏



連接能力

• USB 主控 (7?端口), USB 3.0?設備 (1?端口), LAN (10/100/1000?Base-T 以太網; LXI Compliant), 顯示器端口, DVI-D, VGA



e*Scope^?

• 使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器



標配探頭

• 每條通道一只 10?MΩ 無源電壓探頭，<4?pF 容性負載



保修

• 標配 3?年保修選配整體保護方案



外觀尺寸

• 309?mm（12.2?英寸）高 x 454?mm（17.9?英寸）寬 x 204?mm（8.0?英寸）深
• 重量：<11.4?公斤（25?磅）



¹產品注冊后免費。

切勿因為通道不夠而延緩您檢驗和調試流程！

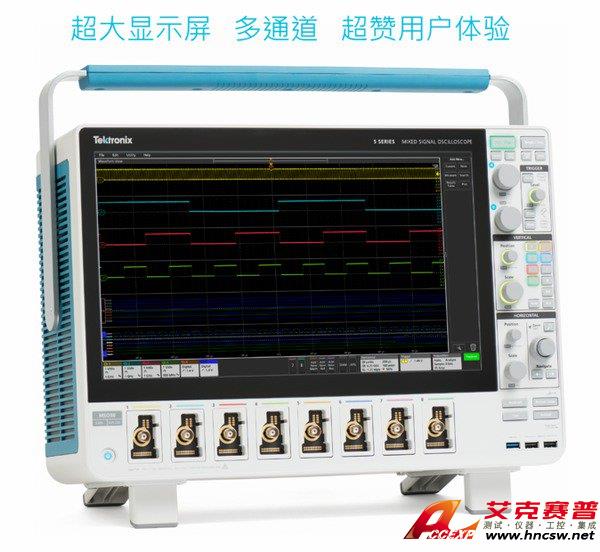

5?系列 MSO 提供了 4?通道、6?通道和 8?通道型號及 15.6?英寸高清 (1,920?x 1,080) 顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4?個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。

大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。

您可能認為6 和 8?通道示波器的價格會比 4?通道示波器高出 50%或 100%，那么您會驚喜地發現，我們的 6?通道示波器只比 4?通道型號貴 ~25% 8?通道示波器只比 4?通道示波器貴 ~67% 。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。

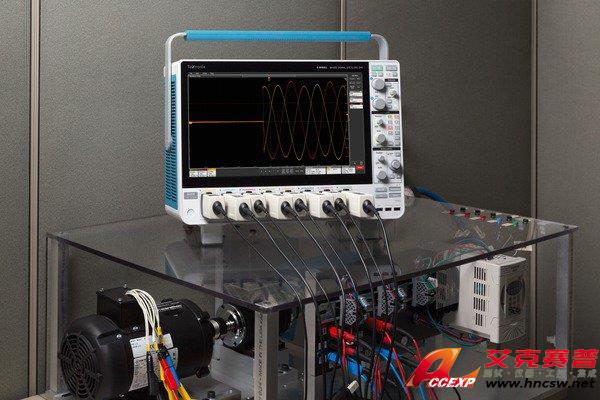

三相馬達上的電壓測量，顯示了啟動后的三相輸入電壓。

FlexChannel^?技術實現了較大的靈活性，拓展了系統查看能力

5 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以把每個通道輸入作為一條模擬通道、8?個數字邏輯輸入(使用 TLP058 邏輯探頭)或同時作為模擬視頻和頻譜視圖 每個域使用獨立采集控制。異常靈活，配置起來異常方便。

在 8?FlexChannel 型號中，可以把儀器配置成查看 8?個模擬信號和 0?個數字信號。也可以配置成查看 7?個模擬信號和 8?個數字信號。還可以配置成 6?條模擬通道和 16?條數字通道，或者 5?條模擬通道和 24?條數字通道，等等。您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。

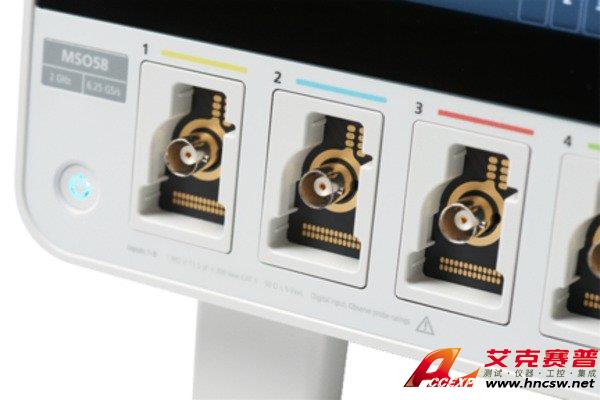

FlexChannel 技術實現了較大的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8?條數字通道。



而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。4?系列 MSO5?系列 MSO 提供了全新的數字通道集成度。數字通道共享同樣高的采樣率(最高 6.25 GS/s)和同樣長的記錄長度(最高 125 ) 點(對模擬通道)。

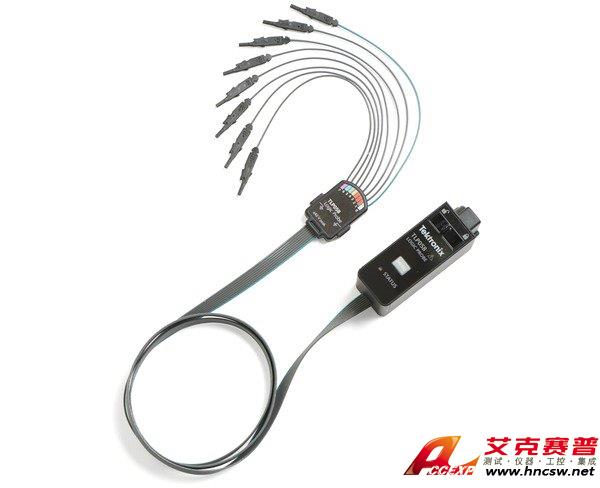

TLP058 提供了 8?個高性能數字輸入。根據需要連接多只 TLP058 探頭，支持最多64 條數字通道。

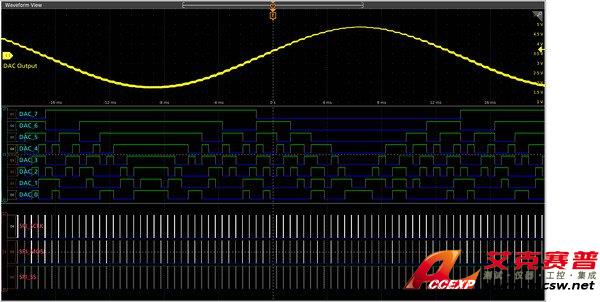

通道 2?把一只 TLP058 邏輯探頭連接到 DAC 的 8?個輸入上。注意綠色和藍色顏色代碼，1?為綠色，0?為藍色。通道 3?的另一只 TLP058 邏輯探頭探測驅動 DAC 的 SPI 總線。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描速度。

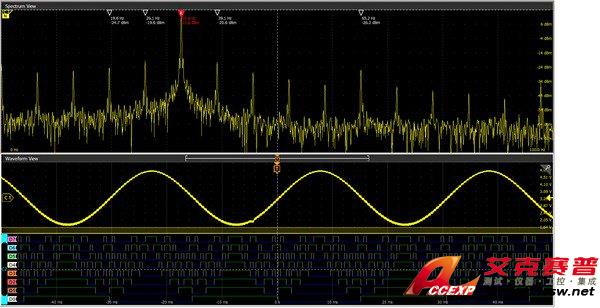

FlexChannel 輸入并不只是模擬輸入和數字輸入，還包括頻譜視圖。這種泰克已獲專利的技術可以同時查看所有模擬信號的模擬視圖和頻譜視圖，且在每個域中進行獨立控制?；谑静ㄆ鞯念l域分析第一次像使用頻譜分析儀一樣簡便，同時還能夠把頻域活動與其他時域現象關聯起來。

前所未有的信號查看功能

5?系列 MSO 中完美的15.6?英寸 (396mm) 顯示器是業界超大的顯示器，顯示面積比 10.4" (264mm) 顯示器的示波器多出 100%。它還是分辨率很高的顯示器，支持全高清分辨率 (1920?x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。

查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。

堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。

5?系列 MSO 提供了顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的格線內，進而會引發很多矛盾：

• 為了查看每個波形，您要在垂直方向定量程和定位每個波形，使它們不要重疊。每個波形只占用可用的 ADC 范圍的一小部分，因此測量準確度會下降。

• 為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節

全新堆疊顯示模式則消除了這種矛盾。在創建和刪除波形時，它自動增加和刪除額外的水平波形“分割”(額外的格線)。每個分割都會使用整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的查看能力和精度。而且這一切在增加或刪除波形時都是自動完成的！通過拖放顯示畫面底部 Setting 條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。

5?系列 MSO 中的大面積 顯示器不僅為信號提供了充足的查看區域，還為示圖、測量結果表、總線解碼表等提供了充足的查看區域。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。

同時查看 3?條模擬通道、8?條數字通道、1?個解碼的串行總線波形、解碼的串行包結果表、4?個測量、1?個測量直方圖、測量結果表和統計數據及搜索串行總線事件！

用戶界面簡便易用，讓您把重點放在更棘手的任務上

設置條 – 管理關鍵參數和波形

波形和示波器運行參數在設置條中用一系列“標志”顯示，設置條位于顯示屏底部。設置條可以直接進入最常用的波形管理任務。您只需輕輕一觸，就可以：

• 打開通道
• 增加數學波形
• 增加參考波形
• 增加總線波形
• 啟用選配的集成任意波形/函數發生器 (AFG)
• 啟用選配的集成數字電壓表 (DVM)

結果條 – 分析和測量

顯示屏右側的結果條只需輕輕一觸，就可以直接進入最常用的分析工具，如光標、測量、搜索、測量和總線解碼結果表、示圖和備注。

DVM、測量和搜索結果標志顯示在結果條中，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。

只需觸擊顯示屏上關心的項目兩下，就可以進入配置菜單。在這種情況下，觸擊標志兩下，打開觸發配置菜單。

全新的觸控交互方式

示波器采用觸摸屏已有多年時間，但觸摸屏的設計體驗總是被置后考慮。5?系列 MSO15.6 英寸顯示器包括容性觸摸屏，提供了業界第一個真正為觸控設計的示波器用戶界面。

5?系列 MSO 支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。

• 左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
• 使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
• 把項目拖到垃圾箱中，刪除項目
• 從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單

平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

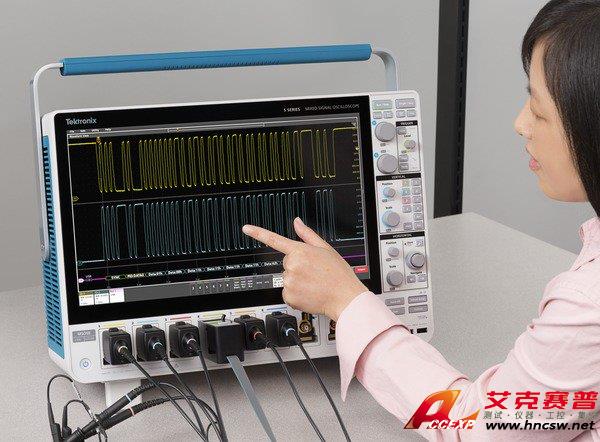

容性觸摸顯示器上的交互方式與手機和平板電腦相同。

前面板控件更加注重細節設計

傳統上，示波器前臉一直是顯示器和控制功能大約各占一半。5 系列 MSO 顯示器占了儀器前臉的大約85%。為實現這一點，它采用流線型前面板設計，保留了關鍵控件，實現了簡單直觀操作，而對通過顯示屏上的對象直接進入的功能，則減少了菜單按鈕的數量。

帶顏色編碼的 LED 光圈指明觸發源和垂直標度/位置旋鈕分配情況。大的專用運行/停止/單次按鈕位于右上方顯眼位置，其他功能如強制觸發、觸發斜率、觸發模式、默認設置、自動設置和快速保存功能，則使用專用前面板按鈕進入。

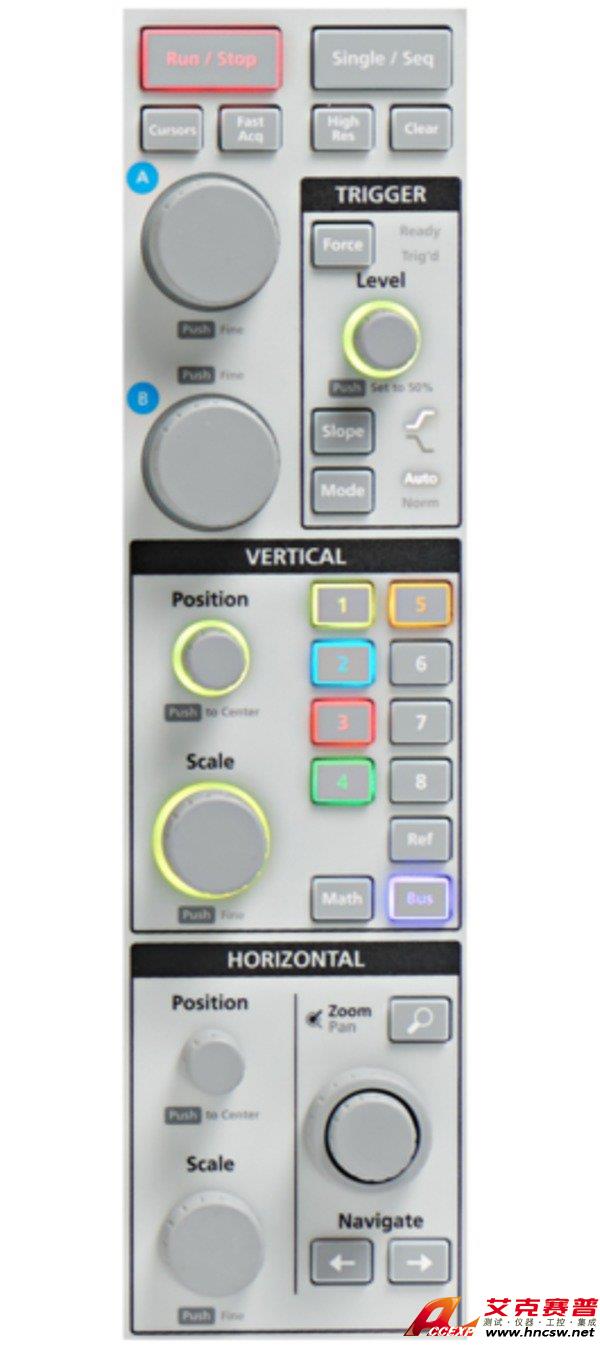

高效直觀的前面板不僅提供了關鍵控制功能，還為大面積 15.6" 高清顯示器留出了空間。

由您自己確定是否采用 Windows

5?系列 MSO是第一臺允許 用戶選擇是否包括 Microsoft Windows? 操作系統的示波器。打開儀器底部的接入面板，可以連接固態硬盤(SSD)。在沒有 SSD 時，儀器會作為專用示波器啟動，不能運行或安裝其他程序。

在有 SSD 時，儀器會作為開放的 Windows 10?配置啟動，您可以最小化示波器應用，進入 Windows 桌面，然后可以在示波器上安裝和運行其他應用。也可以連接額外的監視器，擴展桌面。

不管是否運行 Windows，示波器的操作方式都一樣，感觀和用戶界面交互都相同。

需要更高的通道密度？

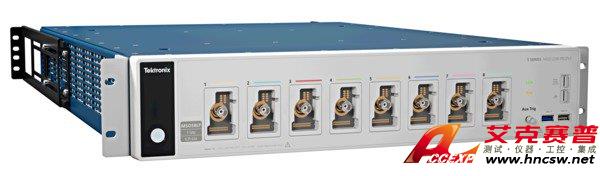

5?系列 MSO 同樣適用于小型規格產品 - MSO58LP。5?系列 MSO 小型規格產品在 2U 高產品包和 12?位 ADC 中采用 8?個 1GHz 輸入通道以及一個輔助觸發輸入通道，為需要極高通道密度的應用設立了全新的性能標準。

體驗性能差異

由于高達 2?GHz 模擬帶寬、6.25?GS/s 采樣率、標配 62.5?Mpts 記錄長度和 12?位模數轉換器(ADC)，5?系列 MSO 為您捕獲波形提供了所需的性能，同時提供了最佳的信號保真度和分辨率，可以查看所有波形細節。

數字熒光技術及 FastAcq? 高速波形捕獲

如果想調試設計問題，首先必須知道存在問題。數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。

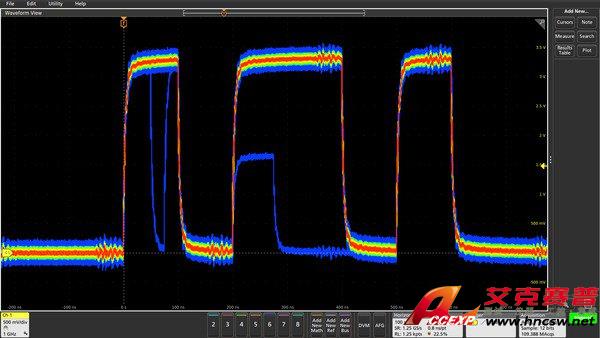

FastAcq 的高波形捕獲速率可以發現數字設計中常見的偶發問題。

業界領先的垂直分辨率

5?系列 MSO 提供了杰出的性能，可以捕獲關心的信號，同時在您需要捕獲高幅度信號，而又要查看更小的信號細節時，最大限度地降低了不想要的噪聲的影響。5?系列 MSO 的核心是 12?位模數轉換器 (ADCs)，其提供的垂直分辨率是傳統 8?位 ADC 的 16?倍。

全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。高分辨率模式一直提供最低 12?位的垂直分辨率，一直擴展到 ≤125?MS/s 采樣率下的 16?位垂直分辨率。

噪聲更低的新型前端放大器進一步改善了5?系列 MSO 解析精細信號細節的能力。

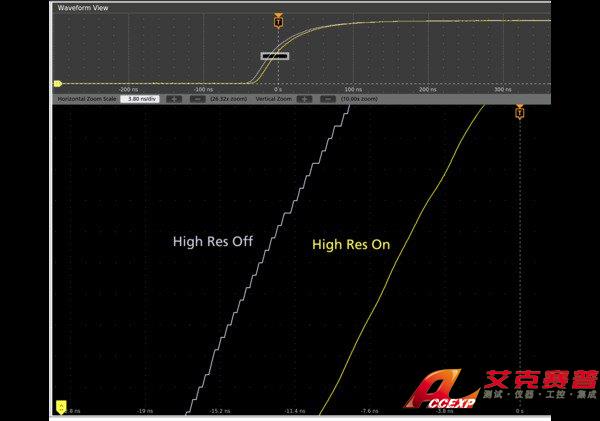

5?系列 MSO 的 12?位 ADC 及新型 High Res 模式實現了業界領先的垂直分辨率。

觸發

發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。5?系列 MSO 提供了一套完整的高級觸發功能，包括：

• 欠幅
• 邏輯
• 脈寬
• 窗口
• 超時
• 上升/下降時間
• 建立與保持時間違例
• 串行數據包
• 并行數據
• 序列
• 可視觸發

由于高達125?M 點 記錄長度，您可以在一次采集中捕獲多個關心的事件，甚至數千個串行包，其提供了高分辨率，可以放大精細的信號細節，記錄可靠的測量數據。

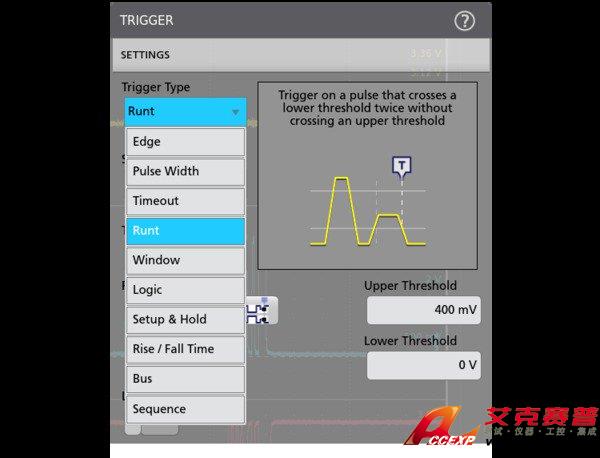

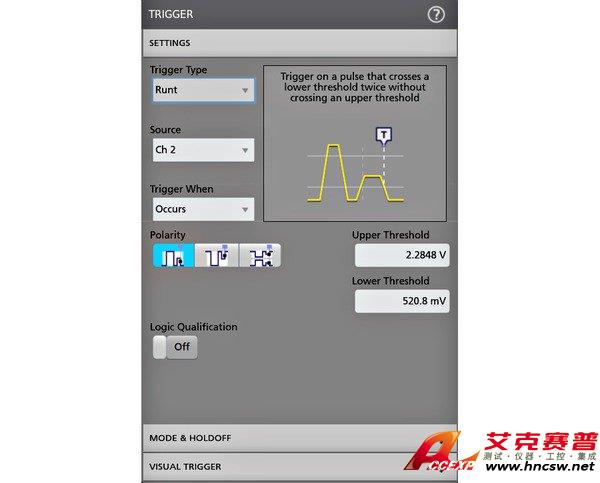

觸發菜單中的各種觸發類型和上下文相關幫助可以更簡便地隔離對應的事件。

可視觸發 – 迅速找到關心的信號

找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作。

可視觸發功能掃描所有波形采集，并與屏幕上區域(幾何形狀)進行比較，擴展了儀器的觸發功能。您可以使用鼠標或觸摸屏創建數量無上限的區域，可以使用各種形狀 (三角形, 矩形, 六邊形或梯形)指定所需的觸發行為。一旦創建了形狀，那么可以以交互方式編輯形狀，創建自定義形狀和理想的觸發條件。一旦定義了多個區域，可以使用布爾邏輯公式，使用屏幕上編輯功能設置復雜的觸發條件。

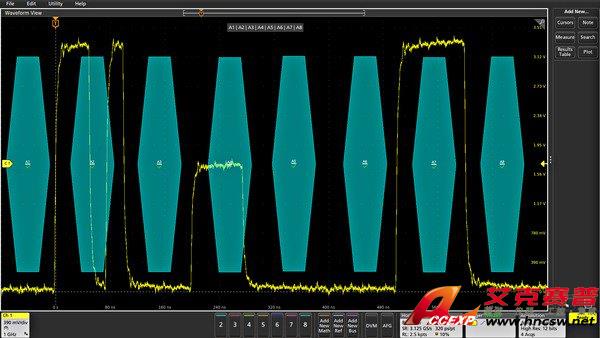

可視觸發區域隔離關心的事件，只捕獲要查看的事件，從而節省了時間。

通過只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的數據采集時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作?？梢曈|發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。

多條通道觸發。可視觸發區域可以與覆蓋多條通道的事件相關，比如在通道 1?上觸發某個突發寬度，在通道 2?上觸發指定的碼型。

準確的高速探測技術

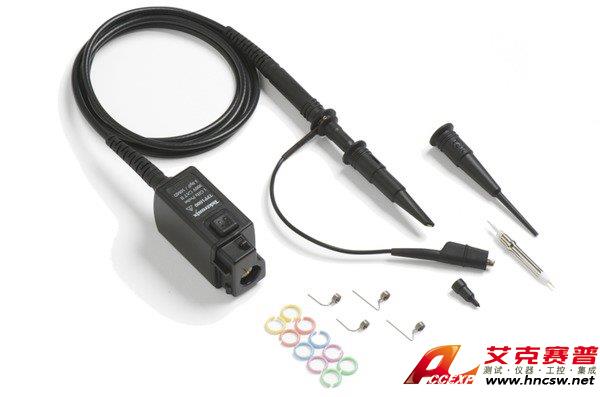

TPP 系列無源電壓探頭標配于每臺 5?系列 MSO 提供了通用探頭的所有優勢 – 高動態范圍，靈活的連接選項，強健的機械設計 – 同時提供了有源探頭的性能。高達 1?GHz 的模擬帶寬可以查看信號中的高頻成分，3.9?pF 超低容性負載則最大限度地降低了對電路的負面影響，能夠允許更長的接地引線。

您可以選配低衰減 (2X) 版本的 TPP 探頭，測量低電壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500?MHz) 和較低的電容性負載 (12.7?pF)。

5?系列混合信號示波器 (MSO) 每條通道標配一只 TPP0500B (350?MHz, 500?MHz 示波器型號) 或一只 TPP1000 (1?GHz, 2?GHz 示波器型號) 探頭。

TekVPI 探頭接口

TekVPI^?探頭接口在探測中確立了簡便易用的標準。該接口除了提供牢固可靠的連接外，許多 TekVPI 探頭還有狀態指示燈和控件，并在綜合面板中直接提供了探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。5 系列 MSO 為前面板連接器提供了最高80?W 功率，足以為連接的所有 TekVPI 探頭供電，無需使用額外的探頭電源。

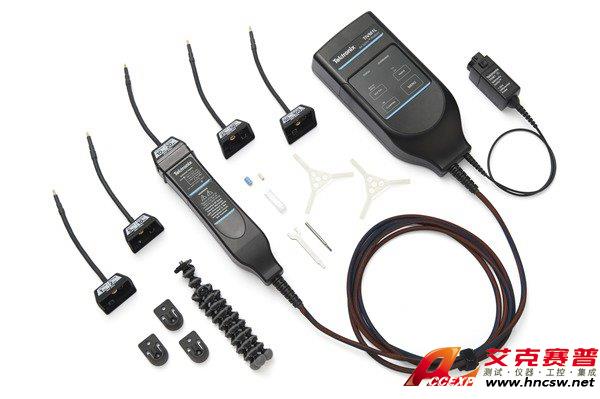

IsoVu? 隔離測量系統

不管是設計逆電器、優化電源、測試通信鏈路、測量電流并聯電阻器、調試 EMI 或 ESD 問題、還是試圖消除測試設置中的接地環路，共模干擾都是工程師的設計、調試、評估和優化盲區，直到現在。

泰克顛覆式的 IsoVu 技術采用光通信和光纖供電技術，全面隔離電流。在與配備 TekVPI 接口的 5 系列 MSO 結合使用時，它是第一個、也是唯一能夠在存在大的共模電壓時，準確解析高帶寬差分信號的測量系統：

• 完全電隔離

• 高達 1?GHz 帶寬

• 100?MHz 時，共模抑制為 1?百萬比 1?(120?dB)

• 全部帶寬時，共模抑制為 10,000?比 1?(80?dB)

• 高達 2,500?V 的差分動態范圍

• 60?kV 共模電壓范圍

泰克 TIVM 系列 IsoVu? 測量系統提供了電流隔離測量解決方案，在存在大的共模電壓時可以準確地解析高達 2,500?Vpk 以上的高帶寬差分信號，在帶寬范圍內提供了同類較優秀的共模抑制性能。

全面分析能力，快速獲得所需信息

基本波形分析

為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。

5 系列 MSO 提供了一套完善的標準分析工具，包括：

• 基于波形的光標和基于屏幕的光標
• 36?種自動測量。測量結果包括記錄中的所有事件，能夠從一個發生時點轉到下一個發生時點，直接查看記錄中的最小結果或最大結果
• 基本波形數學運算
• 基本 FFT 分析
• 高級波形數學運算，包括使用濾波器和變量編輯任意公式
• FastFrame? 分段存儲器可以有效利用示波器的采集內存，在一個記錄中捕獲多個觸發事件，同時消除對應事件之間的長時間空白。您可以單獨查看和測量多個段，或以重疊方式查看和測量多個段。

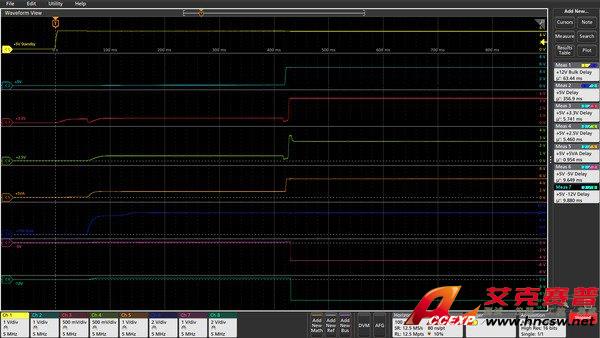

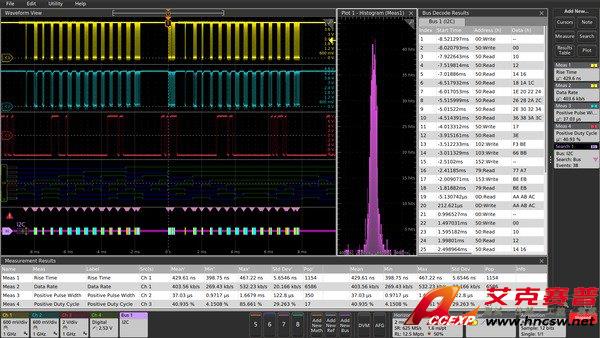

測量結果表可以全面查看測量結果統計數據，包括當前采集和所有采集中的統計數據。

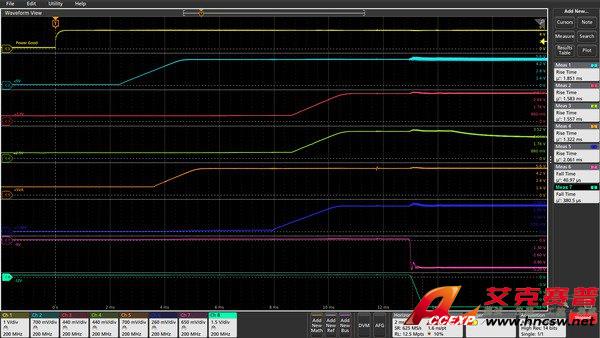

使用自動測量表征電源啟動特點。

導航和搜索

如果沒有適當的搜索工具，在長波形記錄中找到對應的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。

5 系列 MSO 通過新型 Wave Inspector^?控制功能，提供了業界較完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，考察長記錄中關心的區域。

搜索功能可以自動搜索長采集數據，查找用戶自定義事件。所有事件發生時點都用搜索標記高亮顯示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按鈕或顯示屏上的搜索標志簡便導航。搜索類型包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口、邏輯、建立時間和保持時間、上升/下降時間和并行/串行總線包內容。您可以根據需要，定義多個特定的搜索條件。

您還可以使用搜索標志上的 Min 和 Max 按鈕，在搜索結果的最小值和最大值之間跳轉。

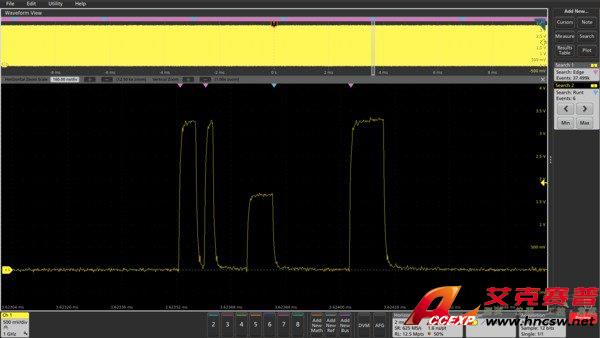

FastAcq 之前發現數字數據流中存在欠幅脈沖，提示需要進一步調查。這個長 20?ms 的采集中，Search 1?發現采集中大約有 37,500?個上升沿。Search 2（同時運行）發現采集中有 6?個欠幅脈沖。

串行協議觸發和分析（選配）

在調試過程中，最好能觀察一條或多條串行總線上的業務，跟蹤系統中的活動流程。手動解碼一個串行包可能就需要幾分鐘的時間，更何況長采集中會有數千個數據包。

如果您知道在經過串行總線發送特定命令時會發生試圖捕獲的對應的事件，并且能夠觸發該事件，不是更好嗎？遺憾的是，這并是僅僅指定邊沿或脈寬觸發那么簡單。

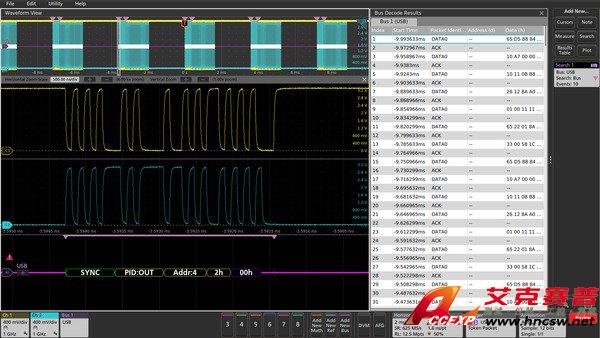

觸發 USB 全速串行總線?？偩€波形提供了時間相關的解碼后的包內容，包括開頭、同步、PID、地址、端點、CRC、數據值和結尾，總線解碼表則顯示了整個采集的所有包內容。

5 系列 MSO 提供了一套強健的工具，可以測量嵌入式設計中最常用的串行決線，包括I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB LS/FS/HS, 以太網 10/100, 音頻 (I²S/LJ/RJ/TDM), MIL-STD-1553?和 ARINC 429。

串行協議搜索功能可以搜索串行包長采集數據，找到包含指定的特定內容的包。事件發生的每個位置都用搜索標記突出顯示。只需按前面板上或結果條中 Search 標記里的 Previous ( ← ) 和 Next ( → )按鈕，就可以在各個標記之間快速移動。

所述串行總線工具也可以用于并行總線。5 系列 MSO 標配并行總線支持。并行總線最寬可達64?位 ，可以包括模擬通道和數字通道組合。



• 串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。

• 總線波形提供了構成總線的各個信號更高級的綜合視圖(時鐘、數據、碼片啟用等)，可以簡便地識別數據包在哪兒開始和結束，識別子包成分，如地址、數據、標識符、CRC 等。

• 總線波形在時間上與顯示的所有其他信號對準，可以方便地測量被測系統各部分的定時關系。

• 總線解碼表以表格方式顯示采集中所有解碼的包，就像您在軟件列表中看到的一樣。數據包帶有時間標記，針對每個組成（地址、數據等）按欄順序列出。



一致性測試（選配）

嵌入式設計人員的一個重點領域是測試各種嵌入式系統和接口技術是否一致。這可以保證器件在 plugfests 中通過徽標認證，在與其他滿足標準的器件一起運行時成功進行互操作。

高速串行標準的一致性測試規范都是由各自協會或主管機構開發的，比如 USB、以太網、內存、顯示器和 MIPI。通過與這些協會密切合作，泰克開發了基于示波器的一致性測試應用，不僅重點提供測試合格/不合格結果，還可以更深入地了解測試失敗原因，其提供了各種相關測量工具，如抖動和定時分析，以調試測試失敗的設計。

這些自動一致性測試應用基于一個框架，提供了：

• 根據規范全面覆蓋測試項目。
• 測試時間快，基于量身定制的設計優化采集和測試順序。
• 在以前采集的信號基礎上進行分析，在所有采集完成后可以從設置中斷開被測器件(DUT)。這可以分析不同示波器上采集的波形，或在遠程實驗室中捕獲的波形，建立高度協作的測試環境。
• 在采集過程中驗證信號，確保捕獲適當的信號。
• 其他參數測量，用來調試設計。
• 睚定義眼圖模板測試，了解設計裕量。
• 以多種格式提供詳細報告，包括設置信息、結果、裕量、波形截屏和示圖。

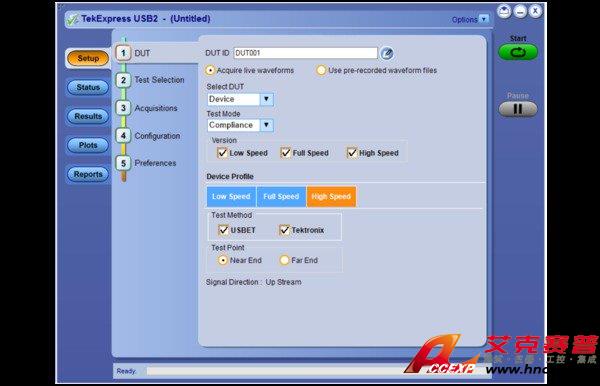

TekExpress USB 2.0?自動一致性測試配置菜單。

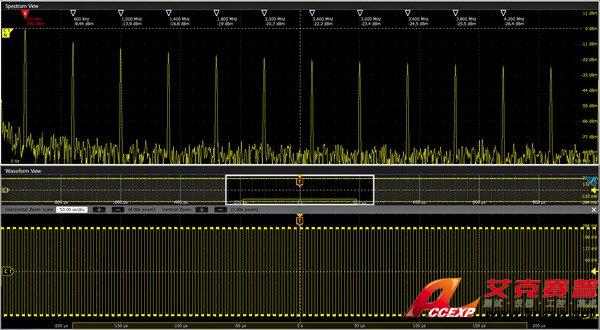

頻譜視圖

直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。每個 FlexChannel 模擬輸入有一個頻譜視圖，可以實現多通道混合域分析。

在頻域中查看一個或多個信號，通?？梢愿啽愕卣{試問題。幾十年來，示波器一直標配基于數學的 FFT，以滿足這一需求。但是，FFTs 出了名的難用，主要原因有二。

第一，在執行頻域分析時，你可能認為中心頻率、頻寬和解析帶寬 (RBW)等控制功能和頻譜分析儀上一模一樣。但在使用 FFT 時，您要面對傳統示波器控制功能，如采樣率、記錄長度和時間/格，您不得不花費心思進行智力轉換，才能得到頻域中要找的視圖。

第二，驅動 FFTs 的是提供模擬時域視圖的相同的采集系統。在為模擬視圖優化采集設置時，您的頻域視圖不是自己想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFTs 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。

頻譜視圖改變了這一切。泰克已獲專利的技術既為時域提供了一個壓縮裝置，又在每個 FlexChannel 后面為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，并聲稱使用起來非常簡便，但都會有上面的局限。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。

頻譜時間會設置計算 FFT 的時間范圍的閾值。它在時域視圖中用小的格線矩形表示，可以放在相應的位置，與時域波形實現時間相關。特別適合進行混合域分析。最多 11?種自動峰值標記提供了每個峰值的頻率值和幅度值。Reference 基準標記一直是顯示的最高峰值，用紅色表示。

抖動分析

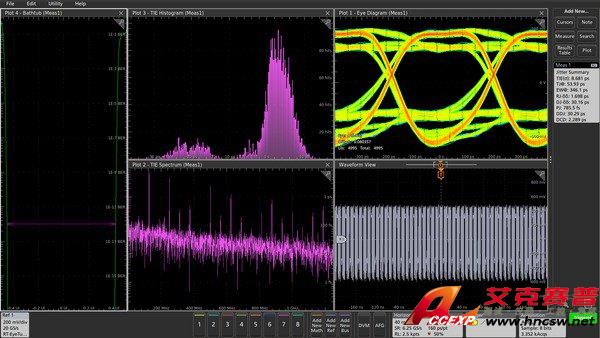

5?系列 MSO 無縫集成 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。它可以測量關鍵的抖動和時序分析參數，如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。

分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。

選項 5-DJA 增加了額外的抖動分析功能，更好地表征器件性能。31?種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題來源。選項 5-DJA 還提供眼圖模板測試，自動實現通過/失敗測試。

獨有的“抖動摘要”可以在幾秒種內全面查看器件性能。

功率分析 (選配)

5 系列 MSO還把選配的5-PWR/SUP5-PWR 功率分析套件集成到示波器的自動測量系統中，可以迅速地、可重復地分析功率質量、輸入電容、涌入電流、諧波、開關損耗、安全作業區 (SOA)、調制、紋波、磁性測量、效率、幅度和定時測量、轉換速率 (dv/dt 和 di/dt)、控制環路響應 (博德圖)和電源抑制比 (PSRR)。

測量自動化支持一鍵觸摸優化測量質量和可重復性，而無需外部 PC 或復雜的軟件設置。

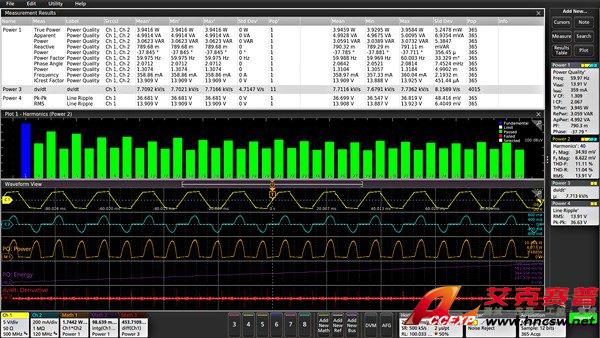

電源分析測量可顯示多樣化波形和繪圖。

專為您的需求而設計

連接能力

5 系列 MSO 帶有大量的端口，可以用來把儀器連接到網絡上、直接連接到 PC 上，或連接到其他測試設備上。



• 前面板上兩個 USB 2.0?和一個 USB 3.0?主控端口及后面板上四個額外的 USB 主控端口（兩個 2.0，兩個 3.0）可以簡便地把屏幕圖、儀器設置和波形數據傳送到 USB 海量存儲設備上。還可以把 USB 鼠標和鍵盤連接到 USB 主控端口，控制儀器，輸入數據。

• 后面板 USB 設備端口用來從 PC 遠程控制示波器。

• 儀器后面標準 10/100/1000BASE-T 以太網端口可以簡便地連接網絡，提供 LXI Core 2011?兼容能力。

• 儀器后面的 DVI-D、顯示器端口和 VGA 端口可以在外部監視器或投影儀上實現雙重儀器顯示，。

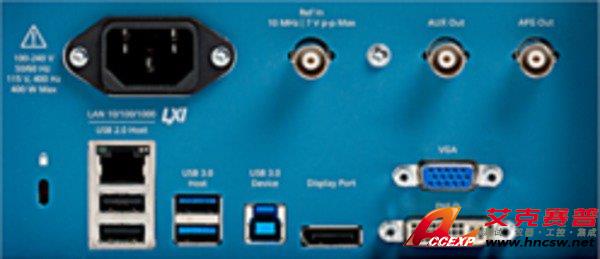

所需的 I/O 把5 系列 MSO 連接到設計環境其余地方。

通過遠程操作改進協作水平

想與世界另一側的設計團隊協作？

嵌入式 e*Scope^?功能可以通過網絡連接，使用標準網絡瀏覽器快速控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向瀏覽器提供一個網頁?？梢赃h程控制示波器，就像手邊一模一樣。您也可以使用 Microsoft Windows Remote Desktop? 功能，直接連接示波器，實現遠程控制。

通過標配行業標準 TekVISA? 協議接口，您可以使用和增強 Windows 數據分析和文檔管理應用。儀器標配 IVI-COM 儀器驅動程序，可以使用外部 PC 的 LAN 或 USBTMC 連接，簡便地與示波器通信。

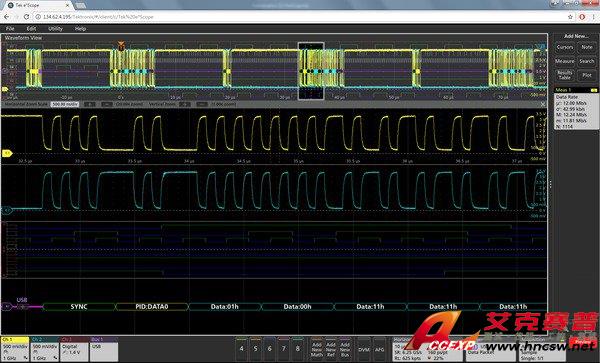

e*Scope 可以使用常用網絡瀏覽器，簡便地實現遠程查看和控制功能。

任意波形/函數發生器 (AFG)

5 系列 MSO 有一臺選配集成任意波形/函數發生器，特別適合仿真設計內部的傳感器信號，或在信號中增加噪聲以執行裕量測試。集成函數發生器提供了高達 50?MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正弦曲線和心電圖。任意函數發生器提供了 128?k 點記錄長度，可以從內部文件位置或 U 盤中加載保存的波形。5 系列 MSO 兼容泰克 ArbExpress 基于 PC 的波形創建和編輯軟件，可以快捷方便地創建復雜的波形。

數字電壓表 (DVM) 和觸發頻率計數器

5 系列 MSO 有一個集成 4?位數字電壓表 (DVM) 和一個 8?位觸發頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。計數器可以非常精確地讀出觸發的事件頻率。數字電壓表和觸發頻率計免費提供，在注冊產品后激活。

增強安全選項

選配的5 -SEC 增強儀器安全功能使用密碼保護控制所有儀器 I/O 端口打開/關閉及儀器固件升級功能。此外，選項5 -SEC 提供了最高安全級別，確保根據美國國家工業安全方案操作手冊 (NISPOM) DoD 5220.22-M 第 8?章要求及 NISPOM 分類系統認證和認可國防安全服務手冊清除內存中所有設置和波形數據。這可確保讓您能夠放心地將儀器遷移到安全區域之外。

在您需要的時候提供幫助

5 系列 MSO 包括許多幫助資源，您可以迅速解答自己遇到的問題，而不用翻閱手冊或上網查找：

• 各種菜單中使用圖形圖像和說明文本，迅速概括介紹各個功能。
• 所有菜單都在右上方有一個問號圖標，您可以直接進入內置幫助系統與該菜單對應的部分。
• 幫助菜單包括簡短的用戶界面教程，新用戶可以在幾分鐘內迅速了解儀器操作。

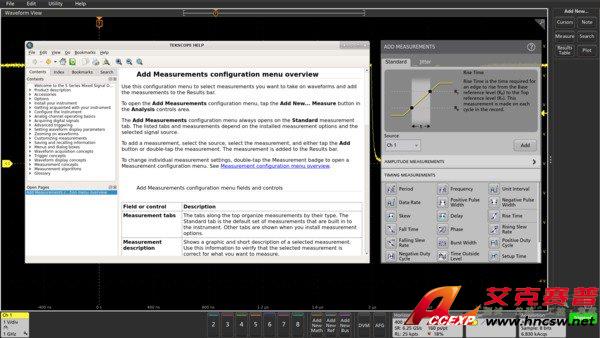

內置幫助迅速解答疑問，而不必翻閱手冊或登錄網站。
