工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。 MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。

主要性能指標

• 模擬寬帶高達 33?GHz，上升時間快達 9?ps。 支持對最新的高速串行標準的測試
• 33?GHz 型號有 2?條通道提供真正的 33?GHz 實時模擬帶寬
• 業界領先的高采樣率和定時分辨率
  • 有 2?條通道實現 100?GS/s（33、25、20、16?和 12.5?GHz 型號）
• 四通道同時使用性能
  • 高達 23?GHz 帶寬
  • 高達 50?GS/s 實時采樣率
  • 高達 500?M 樣點記錄長度，具有 MultiView Zoom? 快速導航
  • 最快波形捕獲速率，每條通道最高為 >300,000?wfms/s
• 16?條邏輯通道，為數字和模擬信號調試提供高達 80ps 定時分辨率（僅限 MSO70000 系列）
• 可利用獨有的 iCapture? 功能通過單探頭連接查看數字通道的模擬特點
• 6.25?Gb/s 實時串行觸發－ 保證指定的 NRZ 或 8b/10b 碼型第一次出現時觸發，以隔離碼型相關影響
• 應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存－實現標準規定認證、測試自動化和易用性

主要功能

• 卓越的信號完整性和出色的信噪比 – 觀察波形最真實的表現
• Pinpoint^? 觸發 – 最大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間
• 可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件
• 搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發
• 自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I²C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI^? C-PHY、D-PHY 和 M-PHY
• P7700、P7600 和 P7500 三模? 探測系統 – 完美匹配的信號連接性能，包含校準探頭端部功能
• P6780、P6750 和 P6717A 高性能 17?通道邏輯探頭，具有高達 2.5?GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000 系列）

連接

• 前面板和后面板都有 USB 2.0?接口便于數據存儲、打印和連接 USB 鍵盤
• 集成的 10/100?以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀

應用支持

• 高速串行行業標準一致性測試
• SignalVu^? RF和矢量信號分析
• DDR 內存總線分析

應用

• 包括信號完整性、抖動和定時分析在內的設計驗證
• 高速復雜設計方面的設計檢定
• 根據行業標準對串行數據流進行的認證測試
• 內存總線分析和調試
• 原型機啟動和電源驗證
• 瞬態現象的研究和調查
• 復雜系統的生產測試
• 瞬態信號或?qū)拵漕l信號的頻譜分析

系統啟動和驗證

從初步操作檢查首次加電設計時開始，MSO/DPO70000 系列便提供了您需要的功能。

無可比擬的四通道采集

DPO70000 系列所有四條通道均達到極低的噪聲和高達 50?GS/s 的采樣率，讓信號完整性檢查和定時分析的完成得到保證，不必?fù)?dān)心示波器內部的噪聲和抖動會影響測試。 所有四條通道上均實現高達 23?GHz 的單次帶寬，確保您可以捕獲感興趣的信號，不必?fù)?dān)心使用 1?條或 2?條以上通道時會產生欠采樣。

對要求最低內部噪聲和抖動的應用，100?GS/s 性能進一步降低了噪聲和抖動，提供了更多的測量余量。

無可比擬的采集和信噪比性能

MSO/DPO70000 系列杰出的信號完整性和卓越的信噪比確保您對測量結果樹立信心。

• 可達 33?GHz，4?個通道均實現相匹配的性能
• 帶寬增強功能可以消除直至探頭尖端的頻響不平坦。 用戶可以為每條通道選擇濾波器，提供了幅度和相位校正功能，更準確地表現高速信號。 此外，對需要最高測量吞吐量的應用，用戶可以禁用帶寬增強功能，目前只有泰克能夠做到這一點。
• 同時在所有通道上實現高采樣率，捕獲更多信號細節（瞬態信號、不完整特點、快速邊沿）
  • 對 12.5?至 33?GHz 型號，在 2?個通道上提供了 100?GS/s 的采樣率，在所有模擬通道上提供了 50?GS/s 的采樣率
  • 對 4、6?和 8?GHz 型號，在所有模擬通道上提供了 25?GS/s 的采樣率
  • 對 MSO70000 系列，在所有邏輯通道上提供了 12.5GS/s 的采樣率
• 低抖動噪音本底和高垂直精度，為測量提供了更多的余量
• 長時間的記錄長度提供了高分辨率和更長的波形捕獲時間
  • DPO70000 系列上每條通道標準 31?MS，MSO70000 系列上為 62?MS
  • 在全部四條通道上可以選配高達 125?MS（4、6?和 8?GHz 型號）和在全部四條通道上可以選配 250?MS（12.5?至 20?GHz 型號）；23、25?和 33?GHz 型號在四條通道上可以選配高達 500?MS/在兩條通道上可以選配 1?GS
  • 在 MSO70000 系列上，邏輯通道的記錄長度和模擬通道相同，實現了無與倫比的模擬和數字采集
  • MultiView 縮放功能幫助您管理長記錄，比較和分析多個波形段

• 憑借高信噪比和內部低噪音本底，MSO/DPO70000 系列可以執行精確的檢定測量。 調試 DUT 時，測量儀器的低噪音本底和最大信號保真度可以幫助您找到影響 DUT 性能的最小異常信號。 對于射頻信號，噪音本底更低，動態范圍更高，使得 MSO/DPO70000 系列適用于更廣泛的應用。

范圍最廣泛的探測解決方案

無論是需要測量 8?Gb/s 串行數據、快速數字邏輯還是新電源設計中的開關電流，泰克都提供了各種各樣的探測解決方案，包括有源單端探頭、差分探頭、邏輯探頭、高壓探頭、電流探頭、光探頭以及各種探頭和示波器的附件。

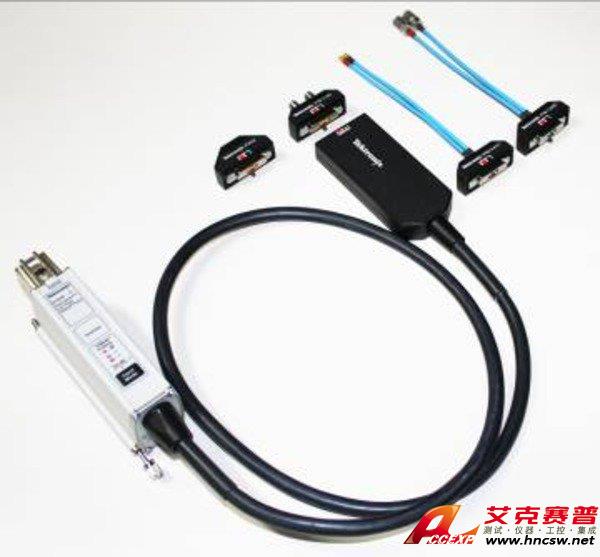

P7633 低噪聲三模探頭簡化了復雜的測量設置。

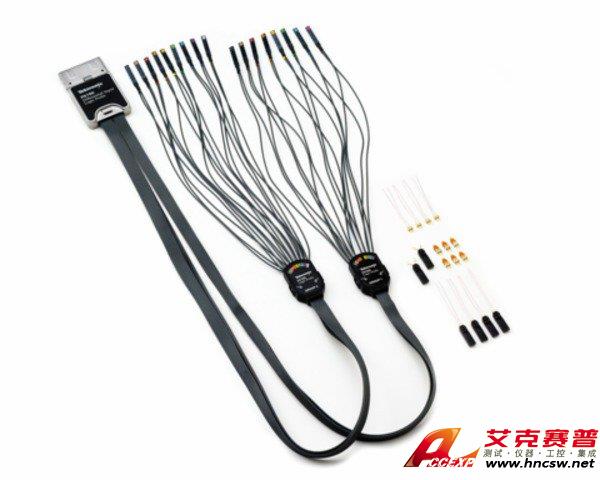

P6780 差分邏輯探頭為最多 16?個數字信號提供了高帶寬連接。

16?通道數字采集（MSO70000 系列）

有多個接口需要驗證時，擁有 4?條模擬通道和 16?條邏輯通道的 MSO70000 系列可以高效地進行通道間定時檢查。 MSO70000 系列的數字采集系統具有 80?ps 的定時分辨率，能夠同時最多在 20?條通道上進行精確的定時分析。

iCapture? – 一次連接便完成模擬和數字驗證（MSO70000 系列）

必須驗證的信號數量常?？梢宰屧O(shè)計的檢驗過程耗時費力。 使用 iCapture? 數字模擬多路復用器功能，可以方便地驗證 16?個連接到 MSO70000 系列數字通道的任何信號的模擬特點，無需更改探頭或連接。 使用 iCapture?，可以快速查看任何輸入通道的模擬特點。 如果信號工作正常，將其放入數字專用視圖，然后繼續測試其它線路。

總線解碼和觸發

驗證系統運行情況時，通常需要能夠查看 DDR SDRAM 接口等關鍵總線上的特定系統狀態。 MSO/DPO70000 系列擁有的并行和串行總線解碼功能，可以更深入地洞察系統行為。 使用 MSO/DPO70000 系列的總線觸發功能分離出所需的準確狀態或找出失效的總線序列，如同定義總線并選擇描述所需狀態的位模式或符號字一樣，非常簡單。 另外，8b/10b 編碼數據、I²C、SPI、RS-232/422/485/UART、USB 和 MIPI^?DSI 和 CSI2 總線的串行總線解碼功能，可以確定控制包和數據包的開始和結束為止，以及確定地址、數據、CRC 等子包分量。

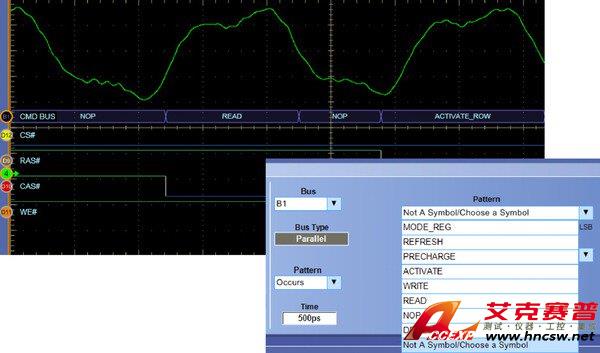

符號化的總線格式簡化了系統狀態識別和總線觸發設置。

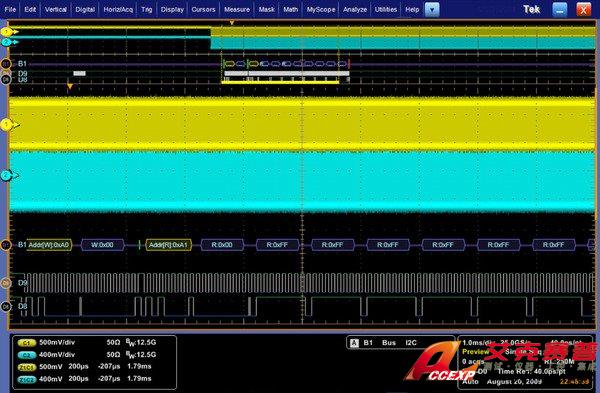

所有通道均提供深度記錄長度

利用 DPO70000 系列的所有四條模擬通道和 MSO70000 系列的 16?條邏輯通道上提供的大存儲深度，可以在不犧牲定時分辨率的情況下分析電源序列和系統狀態字等更長時間的事件。 4、6?和 8?GHz 型號提供高達 125?MS（選項 10XL）的可選存儲深度，12.5?至 20?GHz 型號提供 250?MS（選項 20XL）的存儲深度，23?至 33?GHz 型號提供 500?MS（4?通道）/1?GS（2?通道）（選項 50XL）的存儲深度。

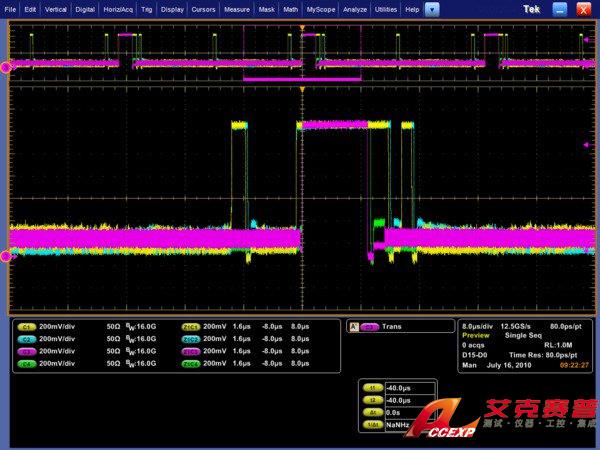

以 25?GS/s 捕獲 10ms 時長內同時發生的高速和低速信號。

電源問題可能是任何系統發生故障的關鍵點。 按順序詳細測試電源輸送系統的電源會非常耗費時間。 MSO70000 系列為每條邏輯通道提供了獨立的邏輯門限，可以設置多個邏輯電壓同時觀察，從而快速驗證系統的電源導軌。

協議和串行碼型觸發

為驗證串行構架，使用 MSO/DPO70000 系列內置的時鐘恢復電路對 NRZ 串行數據流進行串行碼型觸發，可以把事件在物理層和鏈路層上相關聯。 儀器可以恢復時鐘信號，識別跳變，為要捕獲的串行碼型觸發設置所需的編碼字段。 此功能在 MSO70000 系列為標配，DPO70000 系列則作為選項 ST6G 提供。 對于 USB 3.0?這樣更高的速率標準，8b/10b 串行碼型觸發和解碼功能涵蓋數據速率高達 6.25?Gb/s。

碼型鎖定觸發功能使示波器能夠以出色的時基精度同步采集長串行測試碼型，為 NRZ 串行碼型觸發增加了額外的維度。 碼型鎖定觸發功能可以用于從長串行數據碼型中去除隨機抖動。 可以考察每個特定跳變位的影響，而且模板測試時還可以使用平均功能。 碼型鎖定觸發功能支持高達 6.25?Gb/s 的 NRZ 串行數據流，在 MSO70000 系列儀器上為標配，在 DPO70000 系列上作為選項 ST6G 提供。

可視觸發 – 迅速找到關心的信號

找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。 通過定義觸發，隔離所需事件，可以加快調試和分析工作。

可視觸發通過掃描所有波形采集，并與屏幕區域（幾何形狀）進行對比，來判定泰克 Pinpoint 觸發。 可以使用鼠標或觸摸屏創建最多 8?個區域，可以使用各種形狀（三角形、長方形、六邊形或梯形），指定所需的觸發特點。 一旦創建了形狀，可以以互動方式編輯這些形狀，創建理想的觸發條件。

可視觸發擴展了泰克示波器對各種復雜信號的觸發功能，如下面的實例所示。

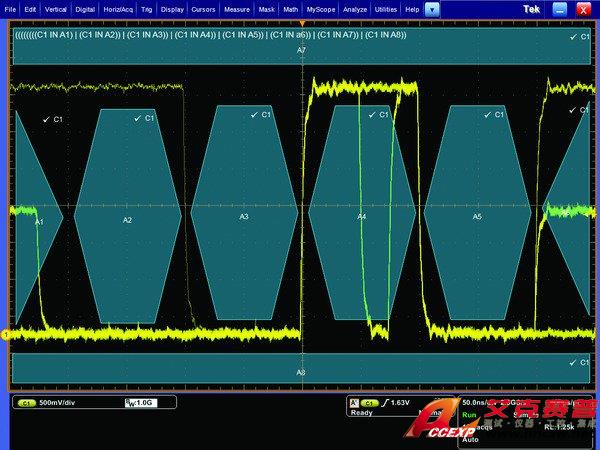

量身定制的串行觸發。 可視觸發設置成查找由 1101?0101?組成的串行數據碼型。

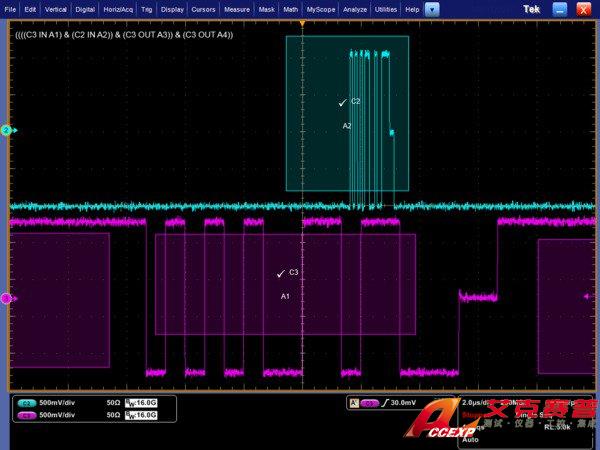

多條通道觸發。 可視觸發區域可以與跨越多條通道的事件相關，如兩條 USB 2.0?總線上同時傳送的數據包。

通過只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的采集數據。 您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作。 通過使用 Mark All Trigger Events（標記所有觸發事件）功能，一旦設置了可視觸發，示波器可以自動搜索采集的整個波形，查找相同特點的所有事件，并做出標記，大大節約時間。

DDR 內存總線事件涉及時鐘通道、選通通道和數據通道以及數據的多個幅度和突發。

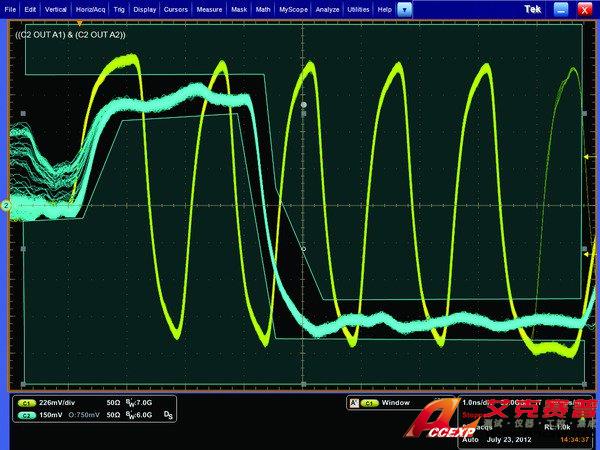

DDR 內存。 可視觸發用來隔離 DDR3 特定碼型上偶發的寫突發。 觸發事件是由 11000000?組成的 Write DQ 突發，這時，DQ 發起從非三態電壓值開始。 DDR 內存總線事件涉及時鐘通道、選通通道和數據通道以及數據的多個幅度和突發。

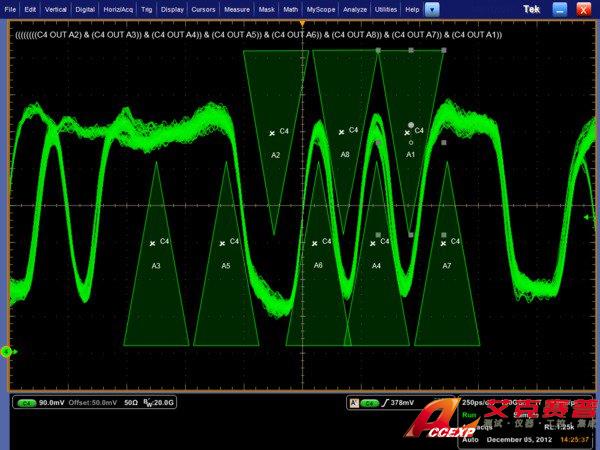

布爾邏輯觸發判定。 使用邏輯關系 OR 的布爾邏輯允許用戶同時監測每個位，捕獲采集中任何點上發生的異常事件。

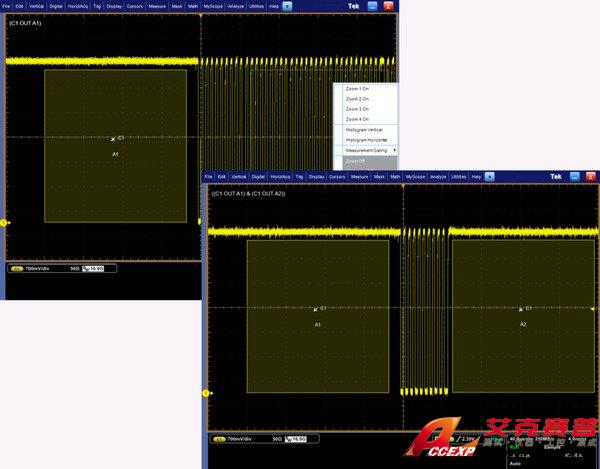

觸發由 10?個脈沖組成的突發寬度。 通過在第一個時鐘脈沖前畫一個“必須在外面”的區域，在第 10?個脈沖后面畫第二個“必須在外面”的區域，如圖所示，您可以定義一個可視觸發設置，捕獲所需的突發寬度。

系統檢定和余量測試

當設計正常運作以后，下一個工作就是全面檢定其性能。MSO/DPO70000 系列提供了業界最全面的分析和驗證工具集，如數學表達式、波形模板測試、通過/失敗測試、事件搜索以及事件標記。 自動化工具減少了沉悶的工作，提高了可靠性，加快了執行上百個檢定測量的速度。

高級波形分析

全面分析被測系統中的功率、電壓和溫度極限是一件耗時的工作。 MSO/DPO70000 系列提供了廣泛的內置高級波形分析工具。

波形光標可以簡便地測量軌跡到軌跡的定時特點，連接 YT 顯示模式和 XY 顯示模式的光標則可以簡便地考察相位關系和安全工作區越限。 可以使用圖形面板選擇 53?種自動測量功能，這些面板以邏輯方式把測量分成幅度、時間、直方圖和通信等類別。 通過平均值、最小值、最大值、標準偏差和樣本總量等統計數據，可以進一步考察測量結果。

對波形數據定義和應用數學表達式，可以在屏幕上按照您可使用的術語顯示結果。 您只需按一個按鈕，就可以進入常用的波形數學函數。 或者對高級應用，還可以使用簡便易用的計算器樣式的編輯器，創建代數表達式，其中包括當前波形、參考波形、數學函數、測量值、標量和用戶定義變量。

利用深度采集內存，可以在多個周期上進行余量測試，還可以觀察采集數據長時間的趨勢。 另外，示波器采集的數據可以使用專用的電子表格工具欄導入 Microsoft Excel，或使用 Word 工具欄來生成自定義報告，這些工具隨 MSO/DPO70000 系列產品提供。

增加測量吞吐量的自動化工具

當大量的測量必須使用高性能示波器完成時，簡便易用和測量吞吐量十分關鍵。MSO70000 系列標配 DPOJET 高級抖動和眼圖測量應用功能，提供了快速執行大量測試和收集統計信息的工具。DPO70000 標配 DPOJET 基本版，選配 DPOJET 高級版本。另外還提供了應用專用測量數據包，可以擴展 DPOJET 和執行大量行業標準組要求的測試。使用示波器標配的應用開發包 (ADK) 可以為 DPOJET 添加用戶定義的測量。

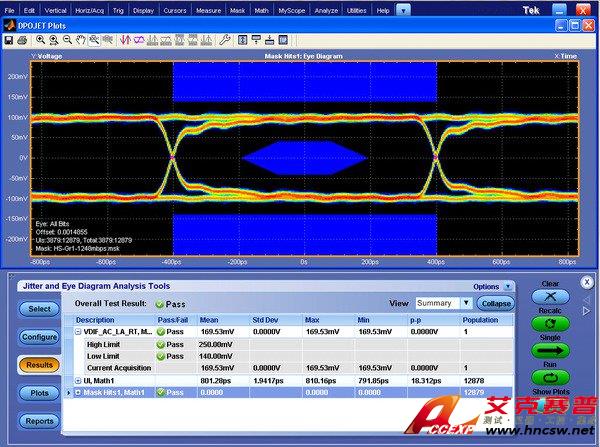

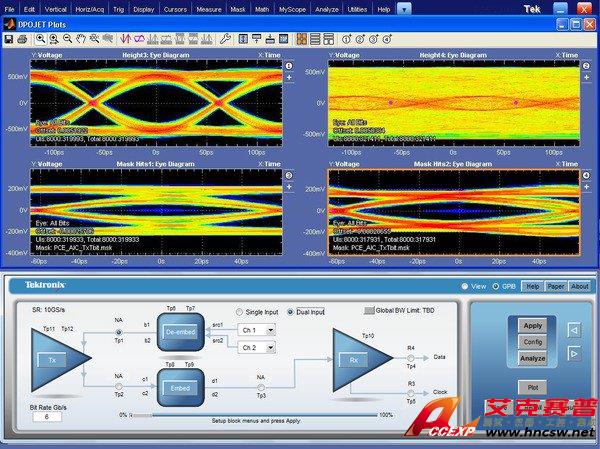

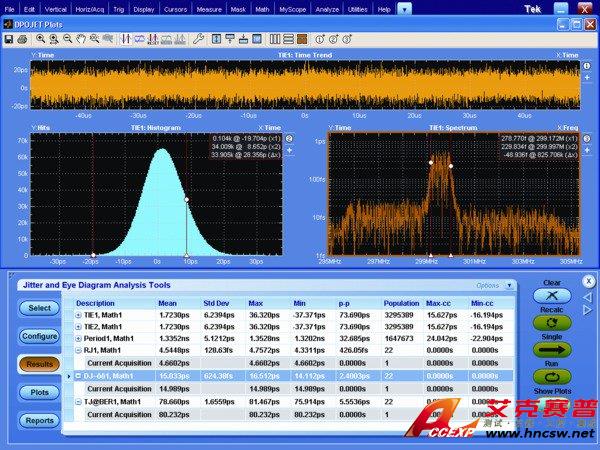

DPOJET 抖動和眼圖分析 – 使用 DPOJET 軟件，簡化識別信號完整性問題、抖動及其相關問題的過程。DPOJET 為實時示波器提供了最高的靈敏度和精度。

為支持 DPO7OE1 光探頭，DPOJET 現在還提供了光測量，如消光比(ER)、平均光功率(AOP)、光調制幅度(OMA)、光高值和光低值。

誤碼檢測器

在串行收發器上執行接收器測試時通常需要 BER 測量。 MSO/DPO70000 系列可為 8b/10b 編碼信號提供可選的內置誤碼檢測器功能。 內置誤碼檢測器配置測試 PCIe、USB3.0?和高達 6?Gb/s 的 SATA 信號的預置功能。誤碼檢測器設置可定制為使用通用 8b/10b 編碼信號，也可以設置為檢測位、字符或幀的錯誤。 檢測到錯誤之后，示波器將觸發并顯示錯誤發生處的波形位。

射頻和矢量信號分析

在需要對RF或基帶信號進行矢量信號分析時，選配的SignalVu^?應用可以在多個域中(頻域、時域、相位域、調制域)同時進行測量。SignalVu^?測量和示波器的時域采集和觸發完全相互關聯。射頻子系統命令等時域事件可以用作觸發事件，同時還可以在頻域中看到子系統的射頻信號。 SignalVu還提供了多處無線標準測量，如IEEE 802.11?a/b/g/j/p/n/ac，可以在時域中實現相關¹

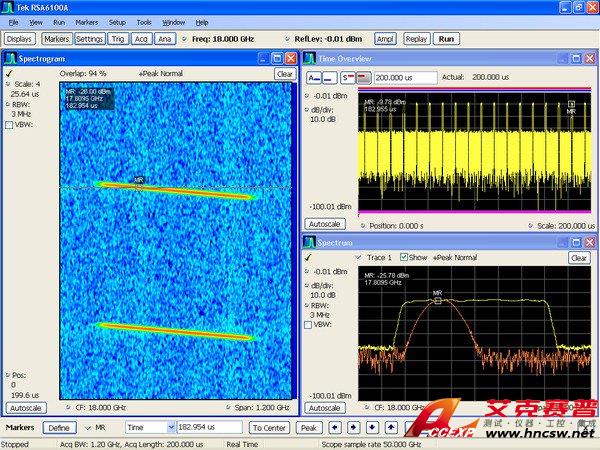

SignalVu^?矢量信號分析–簡便地檢驗寬帶寬設計，如寬帶雷達、高數據速率衛星鏈路、WLAN 802.11或跳頻無線電，檢定寬帶頻譜事件。SignalVu^?集合矢量信號分析儀功能、頻譜分析儀功能和 MSO/DPO70000 系列強大觸發功能于一體。

¹另請參閱http://www.tek.com/signalvu了解最新信息。

TekExpress^?軟件自動化架構

TekExpress^?軟件自動化架構是為高速串行數據標準的自動化一鍵式測試設計的。TekExpress^?能為諸如 SATA、SAS、MIPI^?C-PHY、MIPI^?D-PHY、MHL、MIPI^?M-PHY、PCI Express^?、USB 3.0、DisplayPort 和 10GBASE-T 以太網等許多串行標準高效地執行所需測試。TekExpress^?軟件運行在外部 Windows 計算機上，配合儀器設置和控制序列，能為完整的設計驗證提供完整的測試結果。

除了使用 TekExpress^?架構，您還可以自己使用諸如 MATLAB^?這樣的應用開發環境開發自定義的應用，從而進一步擴展 MSO/DPO70000 系列的工具集。

檢定測量取決于準確性和可重復性。MSO/DPO70000 模擬前端的寬帶寬和無可比擬的信號保真度確保上升時間等信號質量測量結果的真實性，以及平坦度為 ± 0.5?dB 的幅度正確性。

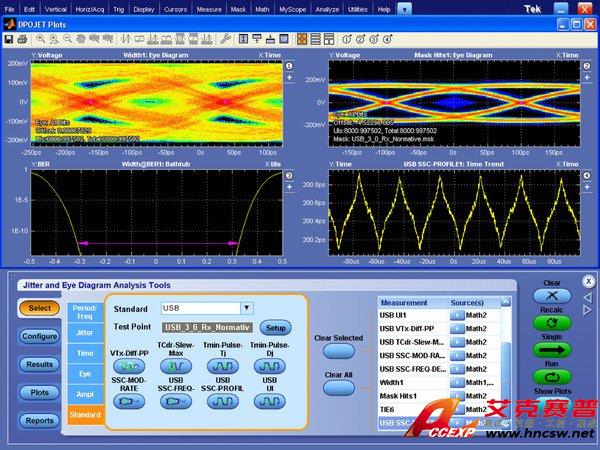

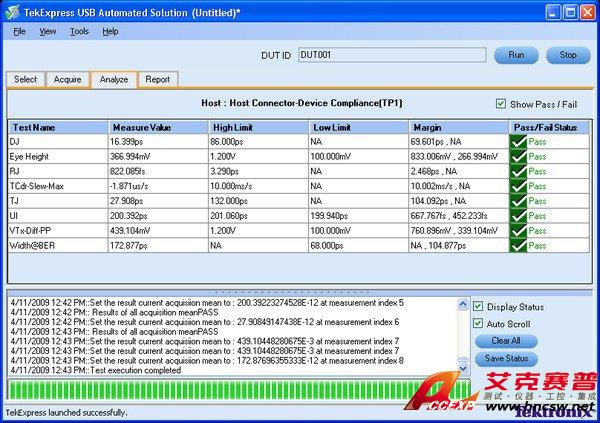

TekExpress^?USB 3.0?自動測試軟件（選項 USB-TX）– TekExpress^?USB 3.0?提供了自動、簡單和高效的測試方法來根據 SuperSpeed 通用串行總線電氣一致性測試規范要求測試 USB3.0?發射機和接收機主機和設備。應用程序根據設備類型、測試類型、測試點和所選探頭，自動選擇合適的夾具反嵌、CTLE 和參考通道模擬濾波器及測量選項。另外，USB-TX 利用 DPOJET 可以調試和預先檢定 USB 3.0?解決方案。

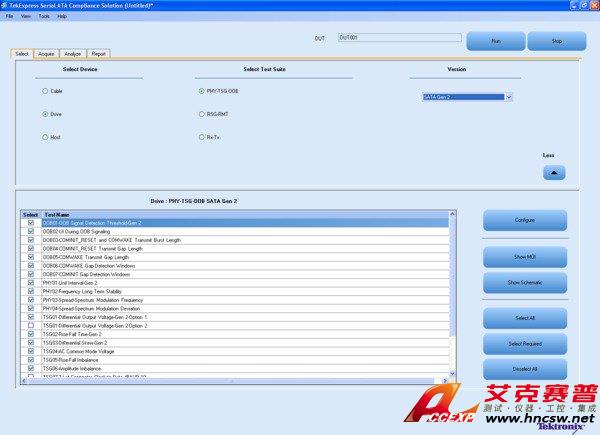

TekExpress^?SATA 自動一致性測試軟件 – 為 SATA Gen1/2/3?定義的發射機和接收機測試套件提供全面支持。使用 TekExpress^?軟件可以簡單、高效地自動執行所有必要測試套件，一致性測試時間可縮短大約 70%。還包括自動識別所有必要測試設備、準確的 DUT/Host 控制和一鍵測試功能。

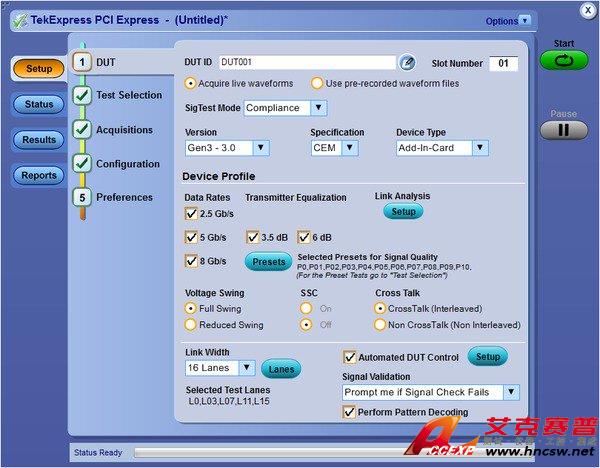

TekExpress? PCI Express Gen 1/2/3?自動測試軟件（選項 PCE3）- 為 PCI Express Gen 1/2/3?發射機一致性測試提供最全面的解決方案，以及符合 PCI-SIG 技術規格的 PCI Express 設備調試和驗證。應用程序根據測試類型、設備數據速率、發射機均衡、鏈路寬度和所選探頭，自動選擇合適的夾具反嵌和參考通道模擬濾波器及測量選項。此外，選項 PCE3 應用程序包括 TekExpress 一致性自動化解決方案，將 PCI-SIG 的 Sigtest 測試軟件與泰克基于 DPOJET 的 PCI Express 抖動和眼圖和 SDLA 串行數據鏈路分析可視化工具相集成進行調試。按完整 HTML 格式提供工程測試文檔，作為最終結果。

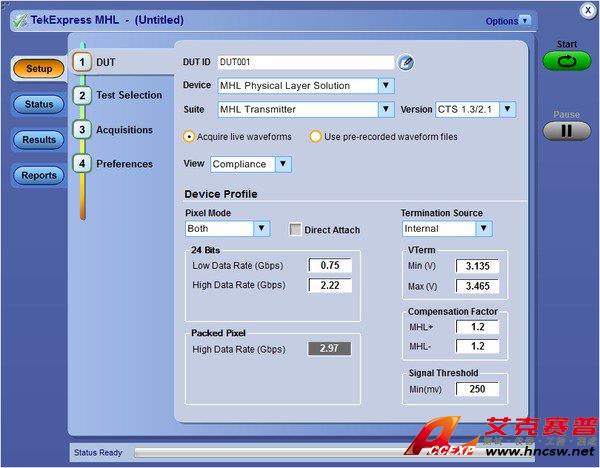

TekExpress? MHL 高級分析和一致性軟件（選項 MHD）- 為 MHL 1.0/2.0/1.3/2.1?一致性測試提供最全面的解決方案，以及符合最新 MHL 技術規格的 MHL 設備調試和驗證。應用程序自動進行發射機、接收端和加密狗電子接口測試。按完整 HTML 格式提供工程測試文檔，作為最終結果

自定義的濾波器和反嵌功能

創建自己的濾波器或使用 MSO/DPO70000 系列標配的濾波器，提高您隔離或去除信號分量（信號的噪聲或特定諧波）的能力。這些可自定義的 FIR 濾波器可以用于實現信號處理方法，比如，去除信號預加重或最大減少夾具和電纜連接到被測設備時的影響。使用可選的串行數據鏈路分析可視化工具 (SDLA64) 應用程序，您可以進一步洞察串行數據鏈路，能夠模擬 S 參數的串行數據通道，移除由夾具、電纜或探頭引起的反射、交叉耦合和損耗，以及打開使用 CTLE、DFE、FFE 等接收器均衡技術時通道效應造成的眼圖閉合。用于指定硅接收器均衡的 IBIS-AMI 型號可用于觀察片載行為。

SDLA - 串行數據鏈路分析可視化工具（選件 SDLA64）– 能夠仿真串行數據通道、反嵌夾具、電纜或探頭，以及增加或去除均衡。選件 SDLA64 還為波形處理提供了 IBIS-AMI 接收器均衡或者 CTLE、FFE 和/或 DFE 均衡。DPOJET 提供對生成波形的高級測量和抖動分析。

應用專用解決方案 – 實現標準規定認證、測量自動化和擴展信號分析

準確、簡單和可定制的物理層認證測試 – 為滿足需要行業標準認證的設計人員，MSO/DPO70000 系列以選件形式提供標準規定的一致性測試和分析模塊，用于配置通過/失敗波形模板和測量極限測試。提供了PCI Express^?、DDR 內存、串行 ATA、SAS、HDMI、以太網、DisplayPort、MIPI^?C-PHY、MIPI^?D-PHY 和 M-PHY、電源和 USB 模塊。

請參閱下列內容，了解可提供應用專用解決方案的亮點：

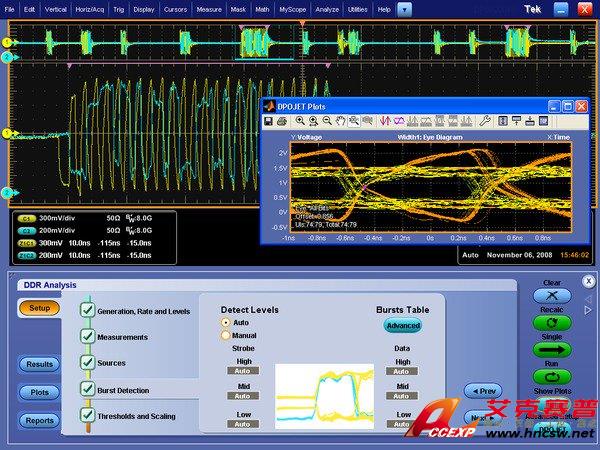

DDR 內存總線分析（DDRA 選件）– 自動識別 DDR1、LPDDR、LPDDR2、LPDDR3、DDR2、DDR3、DDR4 和 GDDR3 讀寫，進行 JEDEC 合規測量，提供每個讀寫突發所有邊沿的測試通過/未通過結果。DDRA 具有對時鐘、地址和控制信號進行測量的能力。除了可以進行一致性測試之外，DDRA 與 DPOJET 相結合，還為調試復雜的內存信號問題提供了最快速的方式。DDRA 在提供 16?條數字邏輯探測通道的 MSO70000 系列混合信號示波器上運行時，還可以使用命令/地址行觸發特定讀/寫狀態。

USB 3.0?發射機測試解決方案（USB3 選件）– 對 USB 3.0?器件執行檢驗、表征和調試。測量在 DPOJET 中進行，符合 USB 3.0?技術規格要求。對于一致性和自動化，可以使用 USB-TX。

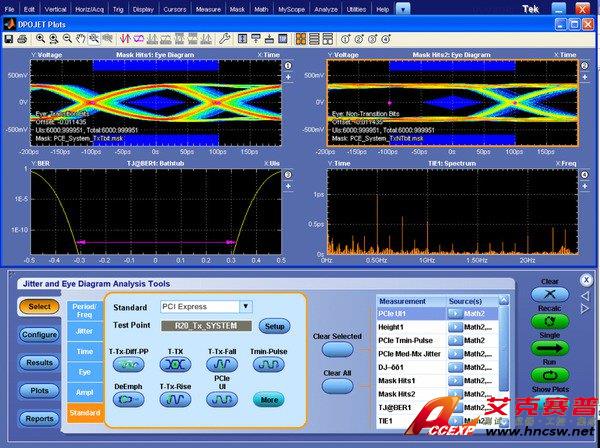

PCI Express^?發射機一致性測試和調試（PCE3 選件）– 全方位測試支持，分析PCI Express^?Rev 1.0、2.0?或 3.0（草議規范）設計性能。通過使用 DPOJET，PCE3 選件能夠進行符合 PCI-SIG 標準的測試。

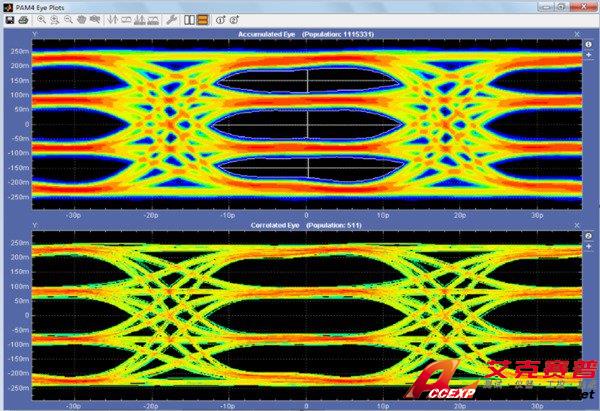

NRZ 和 PAM4 測量 – 數據通信網絡的吞吐量不斷提高。泰克的 DPO73304DX 支持高達 10GBASEKRn 的數據傳輸速率。DPO70000、DPOJET 抖動和噪聲分析和 SDLA 串行數據鏈路分析工具強強聯合，對數據通信標準進行準確的反嵌和眼圖分析。

有關 PAM4 測試的更多信息，請參閱 DPO70000SX 數據表和相關 PAM4 文檔。

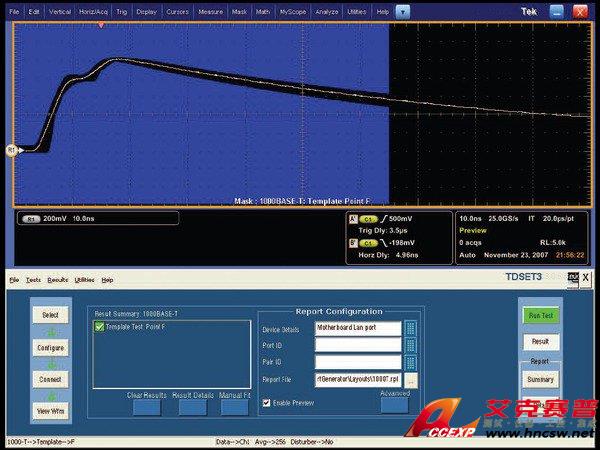

以太網一致性測試解決方案（ET3 選件）– 全面的集成泰克^?以太網工具集，為各種以太網變通標準提供全面的物理層支持，包括 10BASE-T、100BASE-TX 和 1000BASE-T。模擬檢驗、自動化的一致性測試軟件和設備檢定解決方案一應俱全。

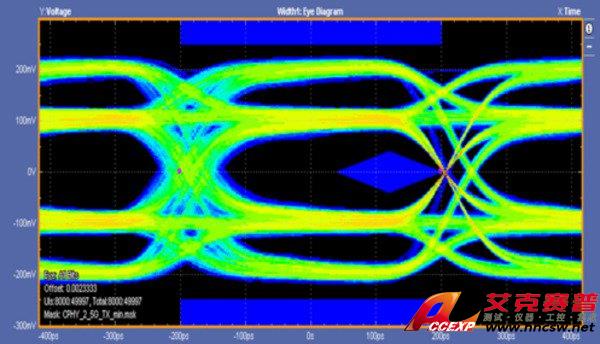

C-PHY 使用獨特的機制恢復時鐘。C-PHY 1.0?實現了定制時鐘恢復算法，稱為觸發眼圖。在該模式中，在該模式下，四個差分信號的第一個過零應作為時鐘恢復和渲染眼圖的觸發點。眼圖模板的位置經過優化，以實現最大眼圖張度（在測量眼圖高度時）。由于觸發眼圖機制的原因，觸發點（過零）的所有抖動會被吞噬并反射到另一側。 在整個記錄長度執行的抖動和眼圖渲染可通過顯示擴展周期中的設備異常，來幫助設計人員更好地鑒定設備。通過該軟件可以運行針對 3M UI 的眼圖分析和執行夜間運行，從而獲得詳細鑒定。

MIPI^?D-PHY 表征和分析解決方案（D-PHY 選件）– 檢驗 D-PHY 規范，使用全面靈活的可以量身定制的測試設置，迅速表征和發現抖動和信號完整性問題來源。通過使用 DPOJET，D-PHY 選件可以執行發射機高速數據時鐘定時測量，同時提供高速或低功率模式下的全面電氣特點。

MIPI^?M-PHY 調試、分析、表征和合規測試解決方案（M-PHY 選件）– 檢驗 M-PHY 規范，迅速表征和發現抖動和信號完整性問題來源。通過使用 DPOJET，M-PHY 選件可以執行發射機信令和定時測量，比如差分傳輸眼圖、上升時間和下降時間、轉換速率、幅度參數、每條通路大小幅度配置的共模電壓以及端接和非端接情況。

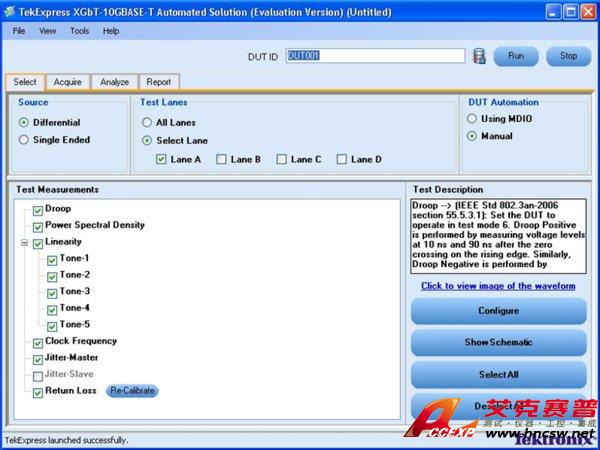

XGbT 10GBASE-T 自動一致性測試軟件 – 使用簡化的儀器配置，根據 IEEE 802.3an-2006?標準迅速執行 10GBASE-T 測量，包括功率頻譜密度 (PSD)、功率電平和線性度。XGbT 可對測試配置和分析參數進行靈活控制，可以更加深入地檢定設備。

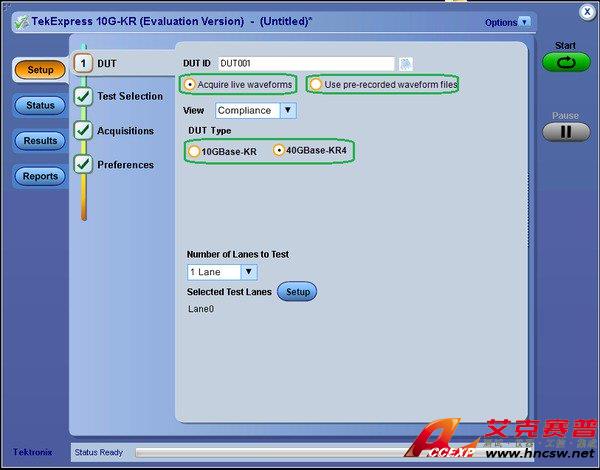

10GBASE-KR/KR4 一致性測試和調試解決方案（10G-KR 選件）– 根據 IEEE 802.3ap-2007?規范自動進行一致性測量。此選件包括一個自動化一致性解決方案，以及使用 DPOJET 進行調試的功能。自動化測試設置測量發射機均衡電平，每次點擊時生成 12?個結果，并為 9?種不同測量生成 120?個結果，用時大約 15?分鐘。

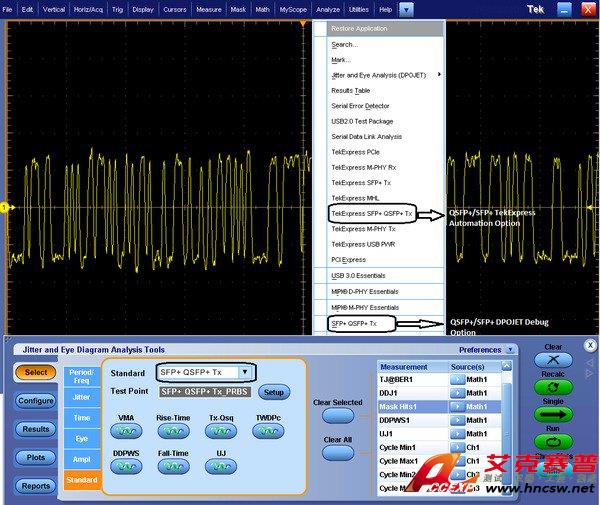

泰克 SFP+ QSFP+ Tx 是在實時示波器平臺上開發的，是圍繞 SFF-8431?和 SFF-8634?技術設計產品的工程師們首選的平臺。SFP-TX 和 SFP-WDP 選件支持自動化解決方案（用于一致性）和 DPOJET 選件（用于調試），與手動測試相比，用戶可以節省高達 80% 的測試時間。TWDPc - 銅測量的發射機波形失真補償隨選件 SFP-WDP 提供。基于 SFF-8431?SFP+ TWDPc 的 MATLAB 代碼集成到 SFP-WDP 選件中，確保工程師能夠在自動設置中使用這一測量方法。

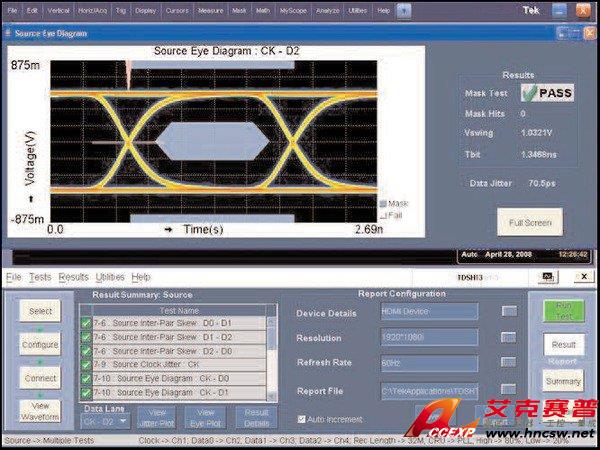

HDMI 一致性測試解決方案（HT3 選件）– 不管您正在開發源端、電纜還是接收端解決方案，都為您提供了一種快速高效的解決方案，迎接 HDMI 一致性測量挑戰。此應用程序提供了幫助您確保質量和互操作性所需的所有 HDMI 一致性測試解決方案。

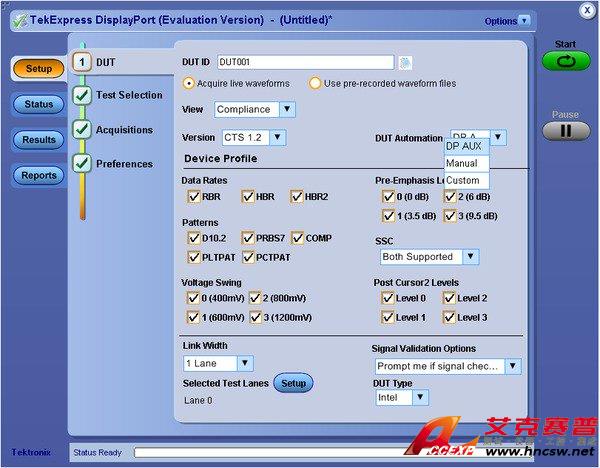

DisplayPort 一致性測試解決方案（DP12 選件）– 使用泰克^?P7300SMA 系列探頭和 DisplayPort 軟件，通過四線同時測試，支持 DisplayPort 一致性測試標準(CTS)源端測試。提供詳細的測試報告，包括波形圖、測試通過/失敗結果及余量分析。

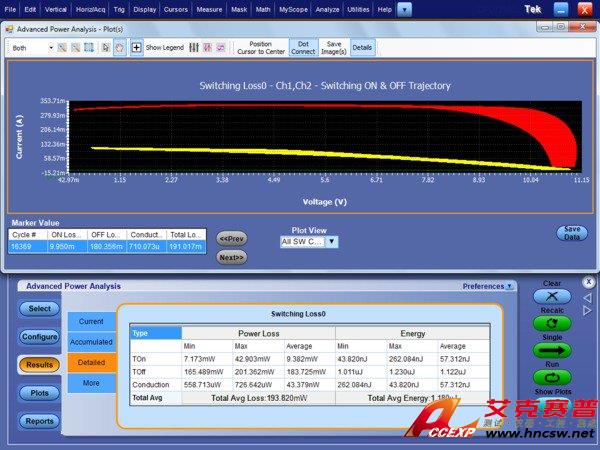

功率測量和分析軟件（PWR 選件）– DPOPWR 高級功率測量和分析軟件允許用戶使用自定義設置配置多項測量，測量和分析開關器件中的功耗，在單次采集中測量和分析磁性參數。軌道圖計算每個周期的打開損耗、關閉損耗和傳導損耗參數。相位、傳導損耗、幅度和電壓諧波等測量可以進一步查看電源的輸入/輸出特點。擁有附加功能的單個 mht 格式文件可以方便地生成報告，其中包括測量、測試結果和曲線圖。

認證

這是概念的開始。 在產品上市之前，您通常需要對設計中的高速串行總線按照行業標準完成一系列認證測試。 這些測試會需要花費數個小時來連接測試夾具，閱讀認證文檔和收集足夠的數據來證實您的系統能通過必要的測試。

MSO70000 – 為當前高速串行設計挑戰專門配置的解決方案

MSO70000 混合信號示波器通過專門配置，可以封裝高速串行驗證和檢定所需的許多串行領域功能，從而滿足高速串行數據的設計需求。 MSO70000 系列的這些標準功能在 DPO70000 系列上為選配。

串行碼型觸發

實時串行碼型觸發和協議解碼采用內置時鐘恢復，恢復時鐘信號，識別跳變，解碼字符和其他協議數據。 您可以查看 8b/10b解碼后的信息，也可以為直接將解碼后的關鍵字設置為觸發條件用于捕獲。 通過碼型鎖定觸發，MSO70000 系列可以同步達到數據速率高達 6.25?Gb/s 的長串行測試碼型，并去除隨機抖動。

DPOJET 抖動、定時和眼圖分析

MSO70000 系列擁有最高準確度的抖動和定時測量及全面的分析算法。 嚴格的定時余量要求穩定的、低抖動的設計。 您可以在連續時鐘周期內，對單次采集的每個有效脈沖進行抖動測量。 多次測量和趨勢圖快速顯示不同條件下的系統定時情況，包括隨機抖動、確定性抖動和有界不相關抖動的分離。

通信模板測試

為串行通信標準的一致性測試提供了完整的一系列模板。 對下述標準提供了超過 150?多種模板 – PCI Express^?、ITU-T/ANSI T1.102、以太網 IEEE 802.3、 ANSI X3.263、Sonet/SDH、光纖通道、InfiniBand、USB、串行 ATA、串行相連 SCSI, IEEE 1394b、RapidIO、OIF 標配、開放基站架構計劃 (OBSAI)、常用公共無線接口 (CPRI)。

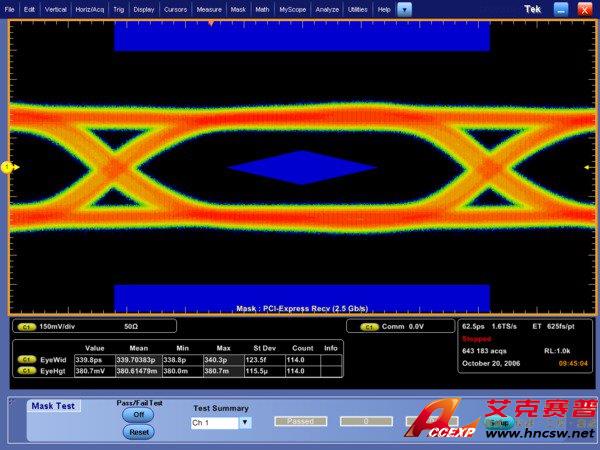

通信模板測試。

62?M 樣點記錄長度

全部四條通道上 62?M 樣點的記錄長度，在高分辨率下提供了更長的時間序列。 4、6?和 8?GHz 型號可以選配 125?M 樣點的記錄長度，12.5?- 20?GHz 型號可以選配 250?M 樣點的記錄長度，23?- 33?GHz 型號可以選配 500?M 樣點（4?通道）/1?GS（2?通道）的記錄長度，進一步擴展了采集時間序列。

MSO70000 系列提供了多種標配特點，擴展了泰克 DPO70000 系列的功能，滿足了高速串行信號分析和認證需求，為有效解決設計挑戰提供了專用儀器。

高速串行總線的協議解碼

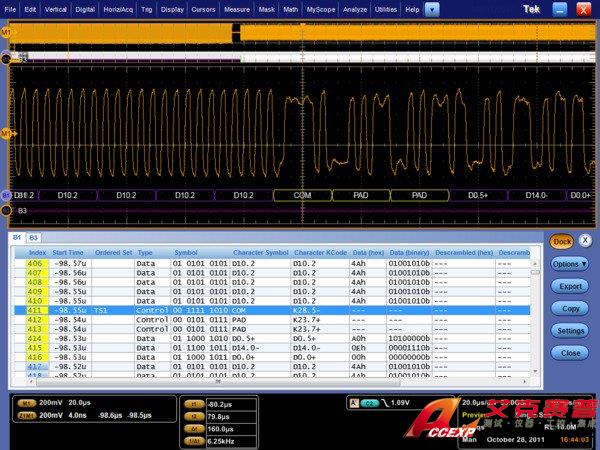

MSO/DPO70000 系列示波器為 PCI Express gen 1/2/3、MIPI D-PHY (CSI, DSI) 和 8b/10b 解碼總線等 HSS 總線提供了可選的協議分析。 憑借這些能力，位序列可以解碼成熟悉的命令和數據包，以加快分析速度。 通過 PCI Express 解碼器，數據以協議感知視圖顯示，使用標準提供的字符和術語，如以下有序集： SKP、Electrical Idle 和 EIEOS

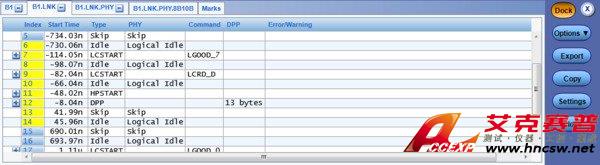

總線協議的表格視圖。 結果表格提供了總線的協議視圖，通過鼠標單擊可將物理層的事件與協議層的事件關聯起來。

HSS 總線的協議和電子視圖。結果表格中的數據與需要的波形進行了時間關聯，從而增強了識別電子信號引起的協議錯誤的可能原因的能力。

示波器上的 8b/10b 串行總線觸發與高級搜索和標記功能都與 HSS 協議解碼結合，以快速隔離 HSS 數據流中感興趣的事件。

用戶可選的帶寬限制濾波器

高帶寬可以滿足檢定您的高速串行設計，但同時認證測試會根據信號數據速率對儀器帶寬有特定的要求，這樣可以將不同實驗室里得到的結果關聯起來。 MSO/DPO70000 系列提供了用戶可選擇的帶寬限制濾波器。 這些帶寬限制濾波器的可選范圍為 500?MHz 到 32?GHz，您可以通過使用這些濾波器來保證您的測試是使用行業標準規定的帶寬執行測量。

調試

貫穿于整個設計周期，MSO/DPO70000 系列示波器提供了調試有故障的子系統和隔離故障原因的能力。通過 FastAcq? 的高波形捕獲速率，您可以迅速識別間歇發生的異常信號，迅速揭示問題的特點，采用完善的觸發模式隔離問題，節省幾分鐘、幾小時、甚至幾天的時間。通過使用 Pinpoint? 觸發系統，可以準確地捕獲和分析諸如由于總線競爭或信號完整性問題引發的毛刺或信號欠幅的低概率事件，并最終排除它們。

FastAcq^?– 清楚地顯示異常情況，加快調試速度

不僅僅是簡單的顏色等級顯示或事件掃描，F(xiàn)astAcq^?專有的 DPX^?采集技術在全部四條通道上，同時以超過每秒 300,000?個波形的速率捕獲信號，顯著提高了發現罕見問題事件的概率。 用戶只需簡單地旋轉亮度旋鈕，就可以清楚地查看“別人看不到的世界”，全面監視電路運行狀況。 某些示波器廠商聲稱他們能在很短的突發時間內實現高波形捕獲速率，但只有 MSO/DPO70000 系列示波器在 DPX^?技術的支持下，能夠持續實現這么快的波形捕獲速率。

Pinpoint^?觸發系統

不管您是要找到問題信號，還是需要隔離復雜信號的一部分以進一步進行分析，如 DDR 讀或?qū)懲话l(fā)信號，泰克 Pinpoint^?觸發技術都提供了解決方案。 Pinpoint^?觸發技術允許在 A 觸發電路事件和 B 觸發電路事件上選擇幾乎所有觸發類型，提供了全套高級觸發類型，以查找序列觸發事件。 Pinpoint^?觸發系統提供觸發復位能力，在指定時間、狀態和轉換后可以重新開始觸發序列，這樣，即使最復雜信號中的事件仍能被捕獲。 其它示波器一般提供不到 20?種觸發組合；而 Pinpoint^?觸發則提供了超過 1400?種組合方式，而且都是以最高性能實現的。 可視觸發擴展了 Pinpoint 觸發技術的能力，添加了另一個觸發限定層次，以在廣泛的復雜信號中查找重要事件。

通過增強觸發功能，觸發抖動下降到 <100?fs。 由于觸發點上的這種穩定性，可以使用觸發點作為測量參考點。

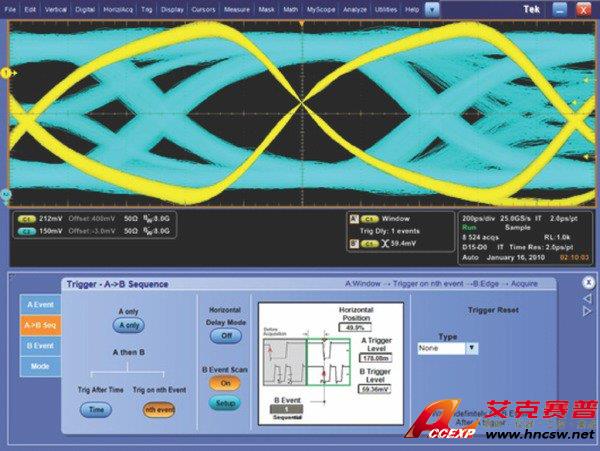

B 掃描事件觸發

希望從 A 事件同步或發起的數據突發中生成眼圖的用戶將發現 B 事件掃描觸發功能特別實用。 B 事件掃描是一種 A-B 觸發順序，將觸發和捕獲 B 事件設置菜單中規定的關心的突發事件數據。 可以以順序方式或隨機化方式掃描捕獲碼，也可以在兩個連續的 B 觸發事件之間切換觸發。

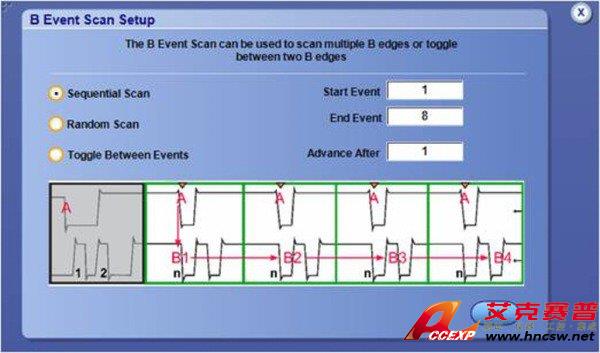

B 事件掃描識別特定事件構建眼圖。

在 DDR DQS 邊沿上使用 B 事件掃描觸發，構建由一個突發中所有位組成的眼圖。

邏輯碼型觸發

邏輯碼型觸發允許使用邏輯限定功能，這種功能只在關心的狀態中觀測故障，并忽略不是在關心的狀態中發生的事件。 在 MSO70000 系列上，最多可以使用 20?位寬的邏輯碼型觸發，從而提升了 Pinpoint^?觸發系統的能力，幫助您隔離引發系統故障的特定的系統狀態和模擬事件。

數字 A 然后模擬 B 觸發（僅 MSO70000 系列）

高級觸發功能包括數字 A 然后模擬 B 觸發，幫助您識別特定數字碼型或系統狀態，然后等待一個模擬事件，如欠幅脈沖，觸發采集。

集成的邏輯通道（僅 MSO70000 系列）

MSO70000 系列通過額外的 16?條邏輯通道擴展了四通道示波器的調試能力，這 16?條通道可被用于在故障發生時提供系統層級的相關情況。 這種相關情況，比如違規的系統狀態或錯誤，可以提供找到故障根本原因的線索。 使用其它示波器遇到此類問題時，通常需要您使用邏輯分析儀來觀察數字?jǐn)?shù)據以解決您的調試挑戰，而 MSO70000 系列可以高效地調試和驗證多個系統中的數字時序問題，更快捷、更方便。 擁有 80ps 的定時分辨率和低至 160ps 的通道間時延偏差，集成的邏輯通道支持您時間相關地在同一個顯示窗口中觀測數字和模擬數據。

集成的邏輯通道 – 為系統調試提供時間相關的模擬與數字可視性。

快幀?

如果您關心的關鍵事件之間間隔的時間很長，如總線事件中的突發狀況，MSO/DPO70000 系列中的快幀?內存分段功能可以幫助您捕獲這些關心的事件，并節約采集內存。利用多個觸發事件，快幀?捕獲并存儲這些信號中的短期突發脈沖，并把它們以“幀”的形式保存，以備后續觀察和分析。在 MSO70000 系列中，快幀?和總線觸發或邏輯觸發可以幫助您在邏輯通道觸發識別到關心的總線周期時，以最高的采樣率捕獲到模擬通道中最快的突發信號。您可以捕獲數千個幀，這樣就可以分析突發信號的長期變化和趨勢。還可以使用波形平均或包絡模式對通過快幀?捕獲的信號進行后處理。

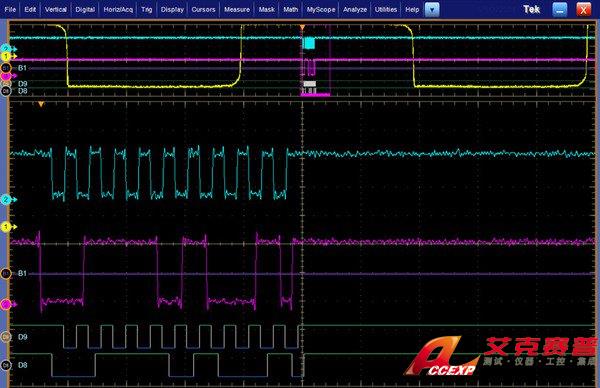

iCapture?（僅限 MSO70000 系列）

當您在數字線路上發現異常，iCapture? 提供了觀測數字信號的模擬特征的洞察力。 使用 iCapture?，您可以將 16?條邏輯通道中的任意 4?路信號路由到 MSO70000 系列的模擬采集系統中，這樣可以更細致地觀察這些信號。 iCapture? 獨有的多路復用線路提供了同步顯示信號的數字和模擬視圖的功能，讓您無需移動邏輯探頭或同時在電路中使用兩種探頭。

高級事件搜索和標記

隔離引發系統失效的關鍵事件，通常是一件耗時費力的事情。 通過 MSO/DPO70000 系列上標配的高級事件搜索和標記功能，一切變得簡單：檢查數據和突出顯示重要的事件；跳過無關緊要的事件和提高對事件內在聯系的理解力。 使用 ASM，您能輕松地在多個長記錄長度采集中導航，迅速定位您想要找的事件。 高級事件搜索可以單獨定義或使用示波器的觸發設置作為搜索的定義。 可視觸發區域甚至可以用作 ASM 標準的一部分。

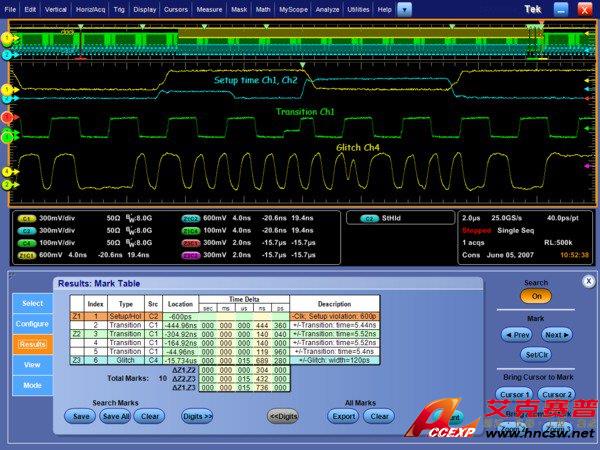

高級事件搜索和標記 – 突出顯示重要事件，提供方便的上一個和下一個按鈕，鼠標單擊即可輕松瀏覽感興趣的事件。

嵌入式串行總線（I²C、SPI、RS-232/422/485/UART 和 USB）解碼和觸發

MSO/DPO70000 系列儀器為多種串行總線提供了集成支持 – I²C、SPI、RS-232/422/485/UART 和 USB。 其支持多達 16?條單獨的串行總線，讓您能監測或調試子系統與器件，如頻綜、數模轉化器和閃存這樣通過串行控制總線控制或檢測的設備。 當單獨監測或調試這些串行總線變得相對容易時，通過對串行總線上的事件進行解碼，使得更復雜的系統級調試成為可能。 當您被更高速串行接口的問題困擾時，解決問題的線索很可能可以使用串行總線解碼功能在您的 I²C、SPI、RS-232/422/485/UART 或 USB 接口中找到。

探測 – 模擬和數字

通常情況下，系統調試過程中面臨的最大挑戰是訪問需要的信號。泰克提供廣泛的探測解決方案，包括 P7700、P7600 和 P7500 三模?探頭系統，這些探頭系統完美匹配了 MSO/DPO70000 系列的帶寬。這些 三模?探頭允許用戶不需要改變探頭連接就可以在差分、單端和共模測量中進行切換。P7700 和 P7500 系列與所有 DPO/MSO70000C/DX/SX 型號兼容。P7600 系列與 DPO/MSO70000 DX/SX 型號兼容，同時融合了 TriMode? 探測的低噪聲、33?GHz 帶寬和便利性。P7500 系列為探頭提供了從 4?GHz 到 25?GHz 的性能，同時還有多種低成本焊接式探測尖端，這些尖端可以快速連接到被測件，這樣在多個焊接點之間移動探頭可以變得快速而簡便。

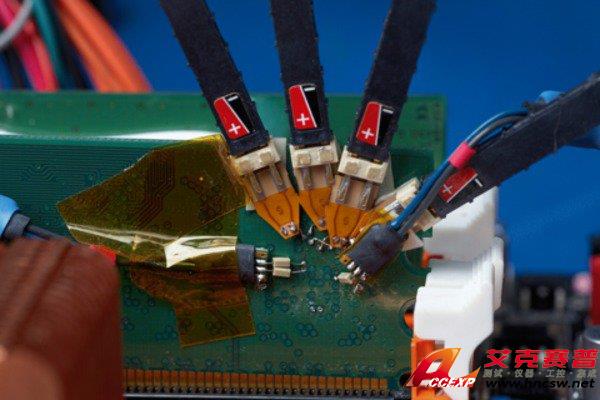

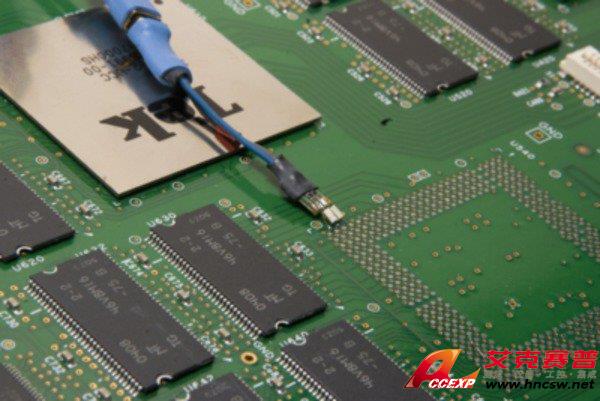

P7500 三模?探頭使用低成本的焊接式探測尖端，可以迅速連接，這樣在多個焊接點之間移動探頭可以變得快速而簡便。

在 MSO70000 系列中，P6780 差分及 P6750 高密度 D-Max^?和 P6717A 通用邏輯探頭提供了低速和高速數字信號的連接，同時還有多種低負載、小尺寸的連接附件可供用于焊接或者瀏覽。

為 P6780 差分邏輯探頭設計的焊接式探頭尖端附件，提供了在小間距過孔和緊密排列的器件上訪問信號的能力。

DPO7OE 系列光探頭

DPO7OE 系列光探頭可以作為高速串行數據信號的光基準接收機（使用可選擇的 Bessel-Thomson ORR 濾波器），也可以作為傳統光電轉換器，用于光帶寬光信號采集。DPO7OE 系列（DPO7OE1 和 DPO7OE2）探頭可以兼容 DPO/MSO70000 C/DX/SX 示波器。連接 TekConnect 通道，實現最高 33?GHz 帶寬。

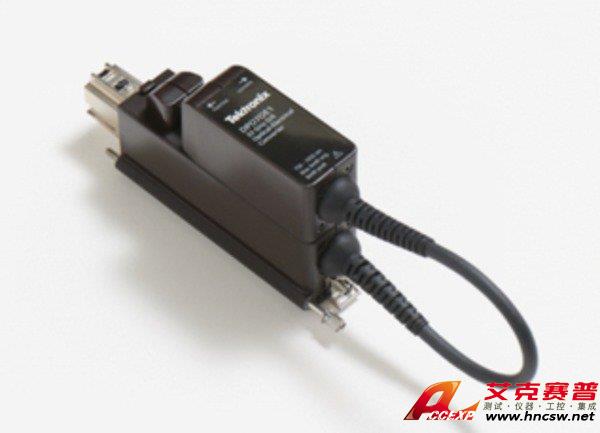

DPO7OE1 33?GHz 光探頭

產品測試

除了幫助工程師處理設計任務，MSO/DPO70000 系列還允許測試工程師提供通過各種時鐘速度和數據速率對模擬和數字信號進行測試。 機架固定選件可以將 MSO/DPO70000 系列固定在 EIA 標配 19?英寸（487?毫米）機架上。 IEEE 488.2?標配 GPIB 接口在所有型號上都作為標準配置提供。

LXI Class C

通過使用 LXI Web 界面，您可以通過標準網絡瀏覽器，連接 MSO/DPO70000 系列，用戶只需在瀏覽器的地址欄中輸入示波器的 IP 地址即可。 網絡界面可以查看儀器狀態和配置以及網絡設置的狀態和修改情況。 所有網絡交互都滿足 LXI Class C 規范。

OpenChoice^?分析工具

OpenChoice^?軟件讓您可以使用熟悉的分析工具定制您的測試和測量系統。 OpenChoice^?軟件的分析和聯網功能給泰克 MSO/DPO70000 系列示波器增加了更多的靈活性： 通過使用快速嵌入式總線，波形數據可以在 Windows^?桌面上直接從采集系統傳入分析應用程序，其速度要比傳統 GPIB 傳送快得多。

軟件中包括泰克實現的行業標準協議（如 TekVISA? 接口和 ActiveX 控件），以便使用和增強 Windows^?應用的數據分析功能和文檔管理。 它還包括 IVI 儀器驅動程序，可以使用 GPIB、RS-232?和局域網連接，從儀器上或外部 PC 上運行的程序中，簡便地與示波器通信。

應用開發工具箱 (ADK) 擴展了 OpenChoice^?框架，支持最終用戶自定義應用開發及第三方應用開發。 ADK 文檔描述了怎樣實現數據倉庫公用接口，通過用戶創建的數據處理算法，加快波形數據內部傳送，在示波器屏幕上實時顯示結果。 數據倉庫公用接口比基于 GPIB 的傳統數據傳送技術快>兩倍以上。 可以通過 MathWorks MATLAB^?或 .NET 語言（如 C# 或 Visual Basic），訪問數據倉庫公用接口。 ADK的其它特點包括：DPOJET 插件， 使得用戶能夠在這一市場領先的定時和抖動分析工具中增加自定義測量。 ADK 提供了完善的文檔和編碼實例，幫助用戶開發自己獨特的分析工具箱，迅速捕獲和分析信號。

科研

擁有業界領先的采集速度和信噪比性能，MSO/DPO70000 系列可以為研究人員提供一系列工具，用于以無可比擬的精度捕獲、顯示和分析高速與瞬態信號。

全面控制采集和顯示參數

對于儀器的采集模式，您能完全自由選擇。 您可以選擇最快速地完成工作所需的模式： 自動模式、恒定采樣率模式或手動模式。 在考察信號并希望獲得實時信號時，默認的自動模式提供了最實時的顯示更新速率。 如果想獲得最大的實時采樣率，實現最高的測量精度，那么應選擇恒定采樣率模式。 它將保持最高采樣率，提供最佳實時分辨率。 最后，手動模式保證為要求特定設置的應用直接獨立控制應用的采樣率和記錄長度。

歸檔工具

OpenChoice^?結構提供了完善的軟件設施，支持更快速、更通用的操作。 可以使用數據傳送工具（如 Excel 或 Word 工具條插件）簡化 Windows^?桌面或外部 PC 上的分析和文檔管理工作。

無可比擬的易用性

MSO/DPO70000 系列儀器使用了一系列提高工作效率的工具，包括觸摸屏、平面菜單結構、直觀的圖形圖標、每通道獨立的垂直控制旋鈕、右鍵彈出菜單、鼠標滾輪操作和您熟悉的 Windows 風格控制界面，這一系列的工具提升了儀器的易用性。

遠程桌面

在您的示波器連接到網絡上時，您可以使用 Windows^?Remote Desktop 程序，從實驗室中或從全球訪問示波器。

MyScope^?– 創建自己的控制窗口

通過使用簡單可視的拖放過程，您只需幾分鐘，就可以輕松創建自己的個性化示波器功能“工具箱”。 一旦創建，它可以象任何其它控制窗口一樣，通過示波器按鈕/菜單條上的專用 MyScope^?按鈕和菜單選擇，簡便地進入這些定制控制窗口。 您可以制作數量不限的定制控制窗口，使得在共享環境中使用示波器的每個人都有自己獨特的控制窗口。 MyScope^?控制窗口消除了許多人長時間不使用示波器、重返實驗室時所面臨的快速上手時間問題，而高級用戶則可以大大提高自己的工作效率，這令所有示波器用戶都能受益。 您可以在一個控制窗口中找到所需的一切，而不必查看多個菜單，重復類似的任務。

資產管理選項： 浮動許可或固定許可

通過在示波器的 Utilities 菜單中輸入加密的許可密碼，可以激活許多泰克應用解決方案和硬件選項。 現在您有兩個選項。 第一個選項是固定許可，適用于具體的示波器串行號碼，永久啟動。 固定許可不允許從一臺示波器移動到另一臺示波器。

第二個選項是浮動許可。 浮動許可能夠把許可密碼激活的選項從一臺示波器移到另一臺示波器。 這種功能可以幫助擁有分布式團隊及多臺泰克 MSO/DPO70000 或 DPO7000 和 MSO/DPO5000 系列示波器的用戶更好地管理資產，部署應用或其它選項，如在需要的地方擴大示波器的內存。

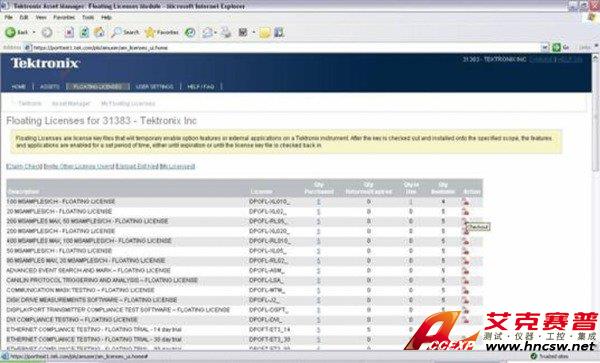

浮動許可系統中的這個視圖確定許可的當前用戶和位置，可以簡便地管理浮動許可目錄。

浮動許可的管理和部署使用簡便的在線許可管理系統完成。 所有浮動許可管理功能都在泰克安全服務器上維護，不需要任何基礎設施或貴公司的 IT 部門參與。 您可以使用 myTek 帳號訪問、跟蹤和部署示波器浮動許可啟動的選項。

您可以依賴的性能

您可以信賴泰克^?，提供您可以依賴的性能。 所有泰克^?產品均擁有業內領先的服務和支持。
