Tektronix泰克 DPO70000SX可擴展高性能示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix泰克 可擴展高性能示波器產品技術資料 DPO70000SX提供了高達70 GHz模擬帶寬的超高帶寬實時信號采集和分析功能。已獲專利的異步時序交織(ATI)結構為實時信號采集提供了最低的噪聲和最高的保真度。 杰出的信號保真度...
申請服務
- 產品介紹
Tektronix泰克 DPO70000SX可擴展高性能示波器提供了高達70 GHz模擬帶寬的超高帶寬實時信號采集和分析功能。已獲專利的異步時序交織(ATI)結構為實時信號采集提供了最低的噪聲和最高的保真度。
- 杰出的信號保真度和完美的信噪比
- 穩定精確的多通道定時，實現最準確的分析能力
- 緊湊的儀器封裝，并能夠靈活地擴容及簡便地重新進行配置
簡介
DPO70000SX 系列示波器為超寬帶寬應用提供最準確的實時性能。
-
低噪聲、70 GHz 實時信號捕獲功能，采用已獲專利的 ATI 結構
-
緊湊的 5 ?" (3U) 儀器封裝，實現了功能最廣泛的多通道系統
-
采用 UltraSync 多臺時間同步總線，提供精確的可擴充的性能
-
最高的觸發性能，>25 GHz 邊沿觸發帶寬，獨有的包絡觸發功能
- 14.1 Gbps 硬件串行觸發 – 保證在指定 8b10b、64b66b 或通用 NRZ 碼型第一次發生時觸發采集，隔離碼型相關效應
- 誤碼檢測器 - 此功能在觸發系統中執行，針對已定義的模式文件提供簡單的誤碼測量，確定沒有丟失位
低噪聲、高保真信號采集在超高帶寬應用中至關重要，如遠距離相干光通信、400G 數據通信和寬帶 RF。旗艦型 DPO77002SX 采用 ATI（異步時序交織）結構，實現了 70 GHz 和 200 GS/s（5 ps/樣點）實時采集性能。這種已獲專利的對稱結構本身的噪聲要遠遠優于傳統帶寬交織方法。DPO70000SX 提供了最低的噪聲、最高的保真度和最大的性能，支持進行復雜的光調制分析，對高速串行信令和頻率進行抖動和噪聲分析，對寬帶 RF 信號進行相位和調制分析。
DPO70000SX 數字熒光示波器
- 13 GHz、16 GHz、23 GHz 或 33 GHz 模擬帶寬
- 100 GS/s，10 ps/采樣的實時采樣率
應用
- 相干光調制分析
- 科研和國防數據采集和分析
- 100G/400G 數據通信系統調試
- PCIe 調試和一致性測試
- 高速串行通信調試和一致性測試
- PCIe、USB、Thunderbolt、HDMI、DisplayPort 等
ATI 結構發出的噪聲最低
以前的數字化超高帶寬信號的實時示波器解決方案把信號能量分布到兩條數字化路徑中，然后使用 DSP 重建輸入信號。與傳統方案不同，泰克獨有的 ATI 結構提供了一種對稱技術，為兩條數字化路徑提供了所有信號能量，實現了固有的噪聲優勢。

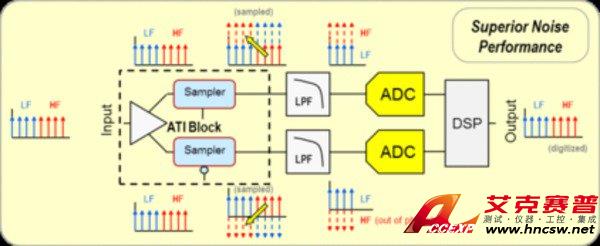

圖中顯示了輸入信號怎樣進入 ATI ASIC，然后進行采樣，交替?zhèn)魉偷矫總€數字化子系統。采樣時鐘以 75 GHz 運行，在數字化前把輸入信號的頻譜有效地折疊大約 37.5 GHz。每條數字化路徑運行速率為 100 GS/s，折疊的頻譜頻段限定到 <40 GHz，滿足內奎斯特標準。采樣器的交替相位會把一條數字化路徑中的信號相位倒置 180°，在重建最終數字化信號方面提供了明顯優勢。
通過數字化兩份完整的信號能量，信號頻譜使用相當于采樣過程的 DSP“展開”，然后組合起來，復現輸入信號。由于兩份信號組合在一起，該流程有效平均這些信號，降低了隨機噪聲。采樣流程引入的相位倒置會導致中頻成分直接相互抵消，簡化重建和校準。
因此，ATI 結構較傳統數字帶寬交織技術提供了固有的 SNR 優勢。這些技術直接把一個輸入信號分為頻率的上方頻段和下方頻段。這劃分功率，上方頻段必須在數字化前向下混頻，同時直接數字化下方頻段。這種不對稱方法使信號重建和校準變得更加困難，導致通帶頻率或相位響應誤差。功率劃分消除了降低信號噪聲的機會。ATI 使用獨特的對稱結構，消除了這些問題。

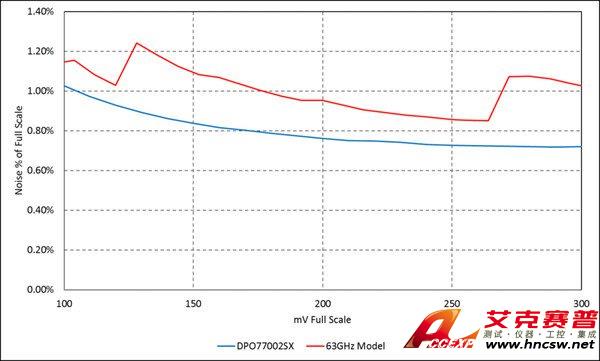

通過比較泰克 DPO77002SX 和另一家廠商 63 GHz 型號的基準噪聲，兩臺儀器都設置成 60 GHz 帶寬，可以看到 ATI 提供了噪聲最低的采集效果。
DPO77002SX 與其他廠商的 63 GHz 型號比較：FS 的基本噪聲百分比與 mVFS設置，軌跡居中，60 GHz 帶寬，最大采樣率設置（200 GS/s 或 160 GS/s）
JNF性能
全新主采樣時鐘設計提供了65fs的超低采樣時鐘抖動RMS，與ATI實現的超低噪聲性能相結合，使DPO77002SX達到全新的抖動噪底性能。 300 mVFS時的JNF僅123 fsRMS，甚至能夠與帶寬較低的儀器匹敵。

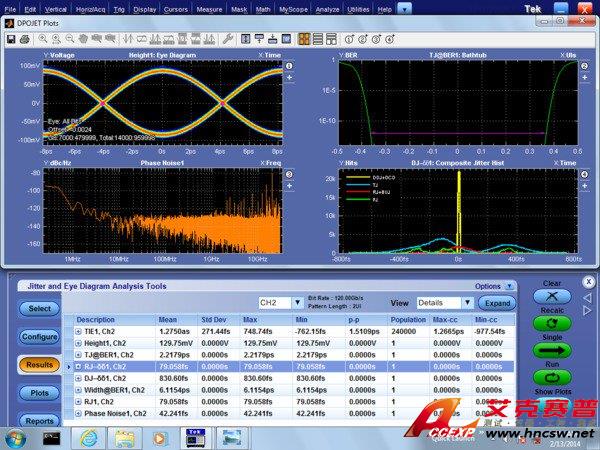

圖中顯示了應用到ATI輸入的60 GHz正弦波抖動分析。 結果顯示干凈的眼圖，隨機抖動RJ <80 fsRMS。
緊湊的超高性能示波器

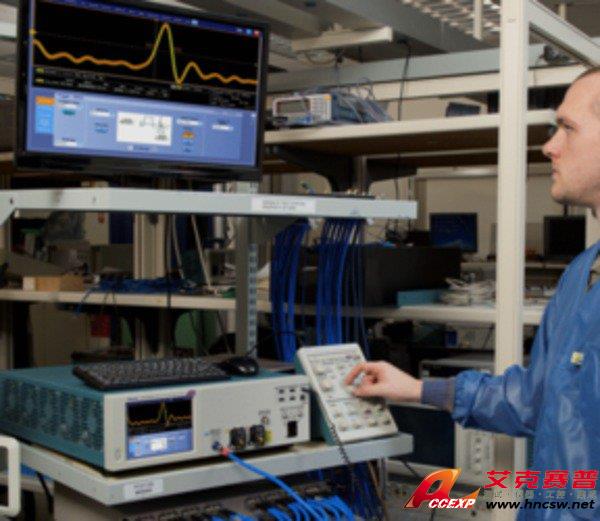

DPO70000SX 系列示波器采用獨特的緊湊的示波器封裝，實現了前所未有的工作空間利用率和通用安裝能力。SX 系列為超高帶寬實時采集提供了獨具特色的方法，順應了用戶轉向大型外置監視器、提高自動化程度及把數據采集和數據分析工作空間分開的趨勢。

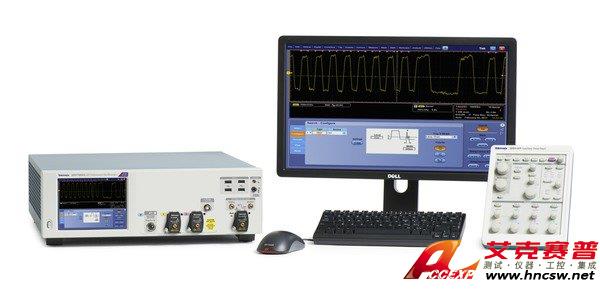

獨立式 DPO70000SX 示波器外形緊湊，可提供與臺式機 (DPO70000DX) 同等的功能，而在增加外部顯示器、鍵盤和鼠標之后其高度只有后者的一半。SX 系列示波器可以安裝高級分析軟件，使用內部或外部控制功能，與臺式機等效地執行自動測試。

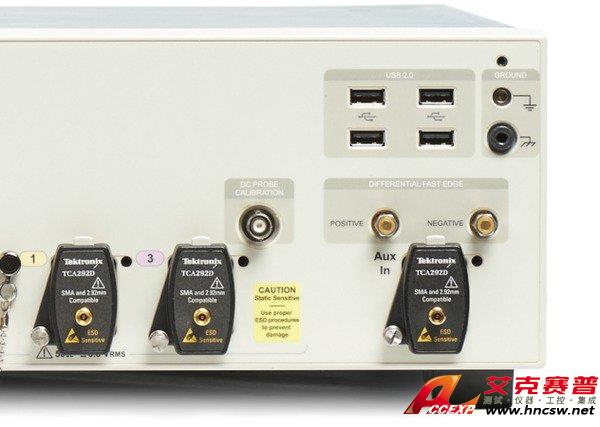

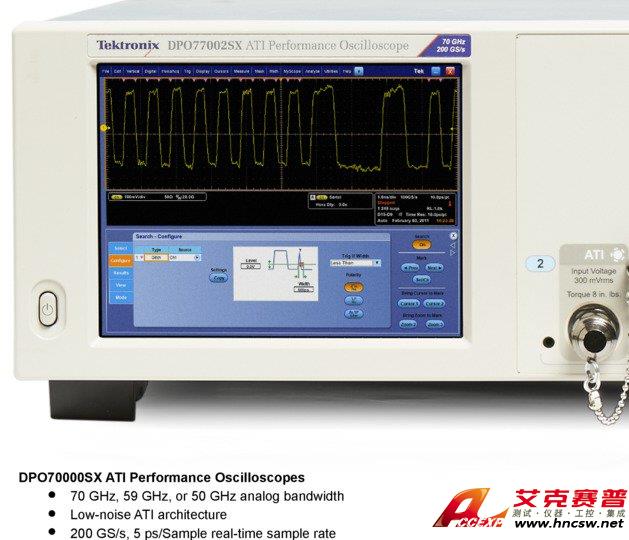

DPO77002SX 70 GHz ATI 高性能示波器提供了一條 70 GHz、200 GS/s 采集性能的通道或兩條 33 GHz、100 GS/s 采集性能的通道。儀器包括一條 70 GHz、1.85 mm 低噪聲 ATI 輸入通道及通用 TekConnect 2.92 mm 輸入，適用于高達 33 GHz 的通用探測和信號調節選項。
DPO73304SX 示波器提供了兩條 33 GHz、100 GS/s 采集性能的通道或四條 23 GHz、50 GS/s 實時采集性能的通道。這種型號提供的采集性能與 DPO73304DX 臺式型號類似，但采用全新的緊湊型儀器外形。
DPO70000SX 系列中所有型號都實現了實時示波器中提供的最高觸發性能，包括 >25 GHz 邊沿觸發性能和 <40 ps 毛刺觸發性能。創新的窗口觸發類型，可以觸發 RF 信號突發包絡，并支持時間判定，區分包絡寬度。行業領先的脈寬定時器性能，可以最精確地區分高速串行數據流中特定的位寬度，檢測偽隨機信令中間的“欠幅”脈沖。DPO70000SX 系列輔助觸發輸入可提供低抖動邊沿觸發功能，并采用 TekConnect 附件以支持各種信號調節解決方案。

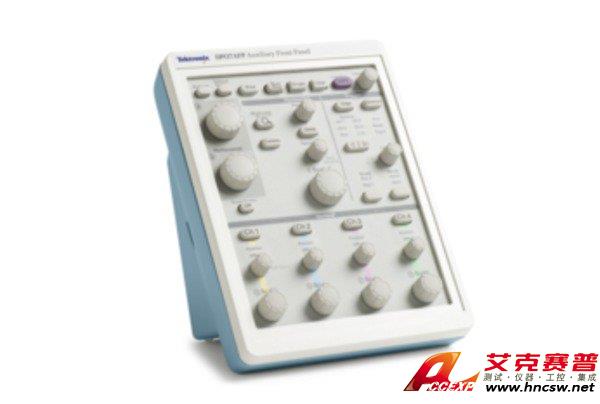

最優易用性
高度不到臺式機的一半

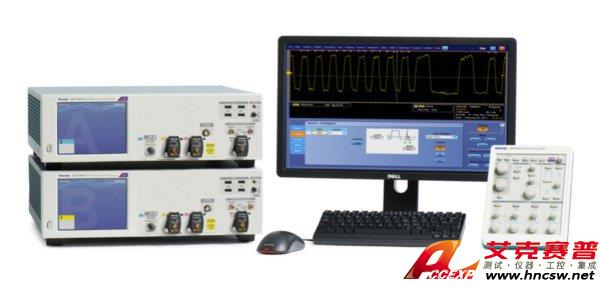

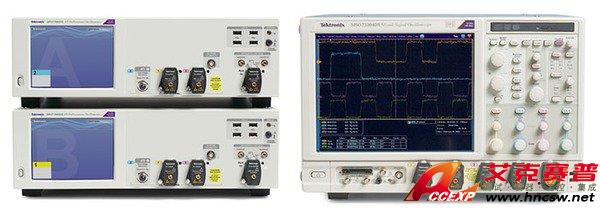

DPO70000SX 系列儀器采用 5 ?" (3U) 封裝，優化了空間使用率，提供了用途最為廣泛的安裝配置。兩臺 DPO70000SX 儀器的堆疊高度雖然低于類似等級的臺式儀器，但是，測量性能更高。
完整的獨立式示波器
盡管外形緊湊，但 SX 型號可提供完整的獨立式示波器功能和性能。它們可以直接安裝泰克高級分析應用，完成抖動、噪聲、光調制或頻譜分析等應用，而不要求單獨的處理器或控制單元。
