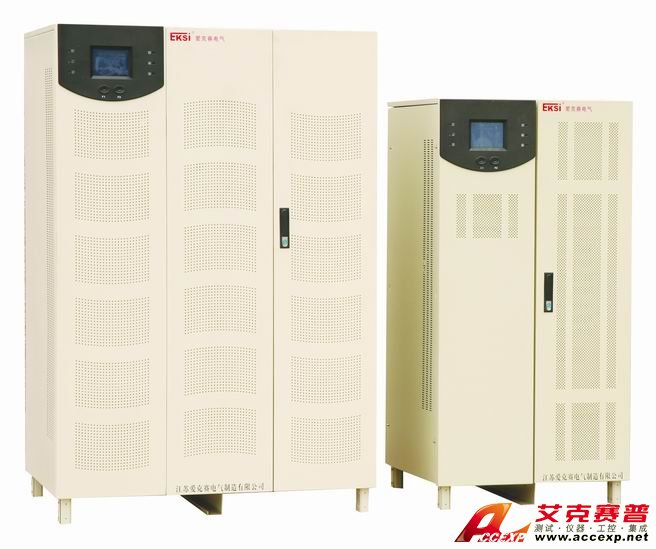

艾克塞 EKSS800系列在線式大功率UPS
名稱：可編程電源
品牌：
型號：
簡介：EKSS800系列在線式大功率三進三出UPS,三相AC380/三相AC220特點： EKSS800大功率三進三出系列UPS（容量從10KVA到200KVA）采用先進的數字化技術，高速十六位數字芯片和ASIC的DDC控制技術與先進的大功率器件...
申請服務
- 產品介紹
EKSS800系列在線式大功率三進三出UPS,三相AC380/三相AC220特點：
EKSS800大功率三進三出系列UPS（容量從10KVA到200KVA）采用先進的數字化技術，高速十六位數字芯片和ASIC的DDC控制技術與先進的大功率器件IGBT及SCR完美組合，設計出大容量、高可靠及性能卓越的智能化UPS—EKSS800T。該系列產品是國際最新硬件和最先進的軟件相結合的結晶，為當今集中式服務器機房，網絡管理中心和計算機中心提供了可靠電源保護。 該系列產品特點如下：
◆100%的數碼技術
采用三塊高速微控制器來實現電路控制、參數設定、運行程序管理，先進的自檢和自偵測功能，可對電路板上的所有獨立電路連接進行自檢和故障分析。您可以充分信賴經過數碼變換的正弦波電壓，及完美運行的新方案；滿足您的實際需要。
◆數字微處理器控制
DDC(Direct Digital Control)直接數字控制/DSP(Digital Signal Processor)數字信號處理器/ASIC(Application Specified IC)專用IC/CPU(微處理器)。
◆IGBT（Insulated Gate Bipolar Transistor）的卓越性能
良好的高速開關特性；具有高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的驅動功率；工作效率高(低損耗和低發熱量)；驅動電路小型化，可靠性高。
◆完全滿足從0到100%負載的躍變
在某種情況下，UPS必須的能夠提供瞬間滿負載沖擊的要求，實踐證明EKSI UPS 完全滿足這種要求，而無需切換到旁路，保持輸出穩定可靠。
◆人性化的觸摸屏、大屏幕LCD中英文液晶顯示
流程圖運行狀態、操作程序、測量值、故障檢修資料、圖像資料顯示等，通過中文菜單操作，一目了然。
◆采用瞬時波形控制方式，實現了輸出電壓失真小
三相獨立瞬時波形控制，實現了以瞬時過載平衡度的控制；電流局部循環控制，使逆變器可對負載啟動時的沖擊電流，以及電涌時的過電流等進行高速控制；前饋控制可使UPS對負載變動進行快速響應。
◆三相分調，平衡穩壓
在三相輸入電壓或負載嚴重不平衡時，也能完全確保三相輸出電壓的平衡。
◆保護功能齊全
具有多種系統保護功能，對超壓、低壓、過流、過載、短路、過溫、波形失真等保護報警功能。
◆完善的防瞬態浪涌保護
業內獨一無二的UPS防雷技術、內置D級防雷裝置，可承受8/20us,6KV/20KA 的浪涌沖擊, 可有效抑制市電輸入端由于感應雷擊或電網內大型的感性設備(如空調、電梯、電焊機、空氣壓縮機、水泵、開關電源等)啟動或停止所產生的浪涌電壓，將市電輸入端鉗制在額定范圍之內，保證UPS和后端的重要設備不會因?yàn)檫^高的浪涌電壓而損壞。
EKSS800系列三相AC380/三相AC220主要技術參數：
整流器輸入
EKSS800大功率三進三出系列UPS（容量從10KVA到200KVA）采用先進的數字化技術，高速十六位數字芯片和ASIC的DDC控制技術與先進的大功率器件IGBT及SCR完美組合，設計出大容量、高可靠及性能卓越的智能化UPS—EKSS800T。該系列產品是國際最新硬件和最先進的軟件相結合的結晶，為當今集中式服務器機房，網絡管理中心和計算機中心提供了可靠電源保護。 該系列產品特點如下：
◆100%的數碼技術
采用三塊高速微控制器來實現電路控制、參數設定、運行程序管理，先進的自檢和自偵測功能，可對電路板上的所有獨立電路連接進行自檢和故障分析。您可以充分信賴經過數碼變換的正弦波電壓，及完美運行的新方案；滿足您的實際需要。
◆數字微處理器控制
DDC(Direct Digital Control)直接數字控制/DSP(Digital Signal Processor)數字信號處理器/ASIC(Application Specified IC)專用IC/CPU(微處理器)。
◆IGBT（Insulated Gate Bipolar Transistor）的卓越性能
良好的高速開關特性；具有高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的驅動功率；工作效率高(低損耗和低發熱量)；驅動電路小型化，可靠性高。
◆完全滿足從0到100%負載的躍變
在某種情況下，UPS必須的能夠提供瞬間滿負載沖擊的要求，實踐證明EKSI UPS 完全滿足這種要求，而無需切換到旁路，保持輸出穩定可靠。
◆人性化的觸摸屏、大屏幕LCD中英文液晶顯示
流程圖運行狀態、操作程序、測量值、故障檢修資料、圖像資料顯示等，通過中文菜單操作，一目了然。
◆采用瞬時波形控制方式，實現了輸出電壓失真小
三相獨立瞬時波形控制，實現了以瞬時過載平衡度的控制；電流局部循環控制，使逆變器可對負載啟動時的沖擊電流，以及電涌時的過電流等進行高速控制；前饋控制可使UPS對負載變動進行快速響應。
◆三相分調，平衡穩壓
在三相輸入電壓或負載嚴重不平衡時，也能完全確保三相輸出電壓的平衡。
◆保護功能齊全
具有多種系統保護功能，對超壓、低壓、過流、過載、短路、過溫、波形失真等保護報警功能。
◆完善的防瞬態浪涌保護
業內獨一無二的UPS防雷技術、內置D級防雷裝置，可承受8/20us,6KV/20KA 的浪涌沖擊, 可有效抑制市電輸入端由于感應雷擊或電網內大型的感性設備(如空調、電梯、電焊機、空氣壓縮機、水泵、開關電源等)啟動或停止所產生的浪涌電壓，將市電輸入端鉗制在額定范圍之內，保證UPS和后端的重要設備不會因?yàn)檫^高的浪涌電壓而損壞。
EKSS800系列三相AC380/三相AC220主要技術參數：
整流器輸入
| 型 號 | EKSS 810T | EKSS 815T | EKSS 820T | EKSS 830T | EKSS 840T | EKSS8 50T | EKSS 860T | EKSS 880T | EKSS 8100T | EKSS 8120T |
| 標稱容量（KVA） | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 輸入單相最大電流 | 25 | 33 | 40 | 55 | 71 | 86 | 102 | 133 | 164 | 195 |
| 工作方式及原理 | 在線式供電，靜態旁路開關（無間斷切換），雙重轉換技術，輸出電源完全隔離。 | |||||||||
| 相 數 | 三相+N+G | |||||||||
| 標稱電壓 | 380VAC±25% | |||||||||
| 標稱頻率 | 50Hz±5%，60Hz±5% | |||||||||
| 電壓諧波失真 | ＜5% | |||||||||
| 軟 啟 動 | 0～100% 5sec | |||||||||
| 最大輸出電壓 | 405VDC |
| 微電腦設定充電電流 | 3A～30A（根據電池容量設置） |
| 最大放電電流（A） | 28 | 42 | 56 | 85 | 113 | 141 | 169 | 225 | 282 | 338 |
| 電池節數 | 30節 | |||||||||
| 標稱電池電壓 | 360VDC | |||||||||
| 浮 充 電 壓 | 405VDC (3個月自動電池均充一次,充電電壓435VDC) | |||||||||
| 充 電 電 流 | 3A～30A（根據電池容量設置） | |||||||||
| 額定功率（KW） | 8 | 12 | 16 | 24 | 32 | 40 | 48 | 64 | 80 | 96 | |||
| 相 數 | 三相+N+G | ||||||||||||
| 標稱電壓 | 115VAC±1%（穩態負載），200VAC±5%（負載波動） | ||||||||||||
| 標稱頻率 | 50Hz±0.5%（電池供電） | ||||||||||||
| 頻率穩定度 | ＜±0.5%（電池逆變狀態） | ||||||||||||
| 頻率穩定度 | ＜±2%（市電供電狀態） | ||||||||||||
| 波峰因數 | 0.125694444 | ||||||||||||
| 輸出波形 | 正弦波 | ||||||||||||
| 總諧波失真 | 線性負載＜3%；非線性負載＜5% | ||||||||||||
| 電壓瞬變 | ＜±5% | ||||||||||||
| 瞬間恢復時間 | ＜10ms | ||||||||||||
| 平衡負載電壓 | ＜±1%；＜±5%（不平衡負載電壓） | ||||||||||||
| 過載能力 | 125% 1min，150% 1S | ||||||||||||
| 逆變器效率 | 91 | 91 | 92 | 92 | 93 | 93 | 93 | 95 | 95 | 95 | |||
| 旁 路 | |
| 相 數 | 三相+N+G |
| 標稱電壓 | 380VAC±25% |
| 標稱頻率 | 50Hz±5%，60Hz±5% |
| 逆變器/旁路（轉換時間） | （過載）0ms |
| 系 統 | ||||||||||||
| 整機效率 | ＞80% | |||||||||||
| 通訊接口 | RS232,485 (選件) | |||||||||||
| 運行溫度 | 0～40℃ | |||||||||||
| 相對濕度 | 20%～90% | |||||||||||
| 運行高度 | ＜1000米（每增加100米功率下降1%，最高4000米） | |||||||||||
| 冷卻方式 | 強制通風 | |||||||||||
| 噪聲(1m) | 40～50dB | 45～55dB | 55～65dB | |||||||||
| 箱體顏色 | 灰白色（可選） | |||||||||||
| 輸入電纜 | 底部/背部 | |||||||||||
| 易維護 | 前面/上面/左右面均可打開 | |||||||||||
| 外形尺寸 W×D×H（mm3） | 550×700×1450 | 710×740×1450 | 850×860×1580 | 1100×860×1680 | ||||||||
| 重量 | 200 | 300 | 400 | 460 | 550 | 620 | 700 | 860 | 900 | 950 | ||
| 輸入裝置 | 接線端子排 | |||||||||||
| 輸出裝置 | 接線端子排 | |||||||||||
