資訊

以客戶的成功定義成功,賦能企業創新,來自企業的信賴

Accexp電磁兼容測試解決方案

2020-05-06

汽車制造商必須保證汽車的無用雜散處于規定界限范圍內 (EMI),同時,要保證汽車能夠抵抗來自外部和內部源的騷擾( EMS),例如電視發射機、移動基站或其他電子汽車組件。作為該領域的全球領導者,羅德與施瓦茨提供高效的測試解決方案,確保您的產品符合電磁兼容 (EMC) 標準,并幫助您快速檢測、分析和解決所有與 EMC 相關的問題。


艾克賽普是羅德與施瓦茨(R&S)的授權代理商,在智能網聯汽車測試領域擁有成熟的項目經驗,能獨立提供完備的解決方案(自動駕駛、車聯網、ADAS、Hil及多傳感器融合仿真測試方案)。如有需求,請致電0731-84284278,我們的工程師將為您提供最佳的測試方案,并能協調樣機上門演示交流。


什么是電磁兼容?

電磁兼容性(EMC)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。

✦ 高效:針對所有主要標準的全套解決方案

✦ 靈活:所有關鍵儀器都是自主品牌

✦ 可信賴:標桿項目遍布全球


鑒別無用干擾源

車輛中越來越多地使用電子設備和無線技術,產生了許多新的干擾源。鑒別這些干擾源并開發具有低輻射和強抗擾性的解決方案是設計工程師面臨的一項挑戰性任務。常見測試遍布整個產品開發的過程,可避免進行大規模再設計,從而能夠有效地減少產品的發布成本和延遲。測試系統的設計、安裝和維護隨著您的需求而變化,并確保它們始終能夠適應被測設備 (EUT) 的復雜性、測試程序以及標準 / 規范方面的要求,是一項極具挑戰性的計劃。

Accexp電磁兼容測試解決方案


可定制的交鑰匙 EMS 和 EMI 測試系統

艾克賽普提供可定制的交鑰匙測試系統,適用于對所有汽車及組件進行 EMI 和 EMS 的測量,符合主要的汽車電子 EMC 標準(如 CISPR、 ISO、 UN/ECE 和 EC 指令)以及制造商和國家 / 地區特定的測試規范。用于 EMS 的R&S®TS9982 和用于 EMI 的 R&S®TS9975 是開發和認證過程中輻射和傳導測量所使用的基礎系統,該系統可適應所有類型的 EUT(包括整車)所需的頻率范圍和測試電平。

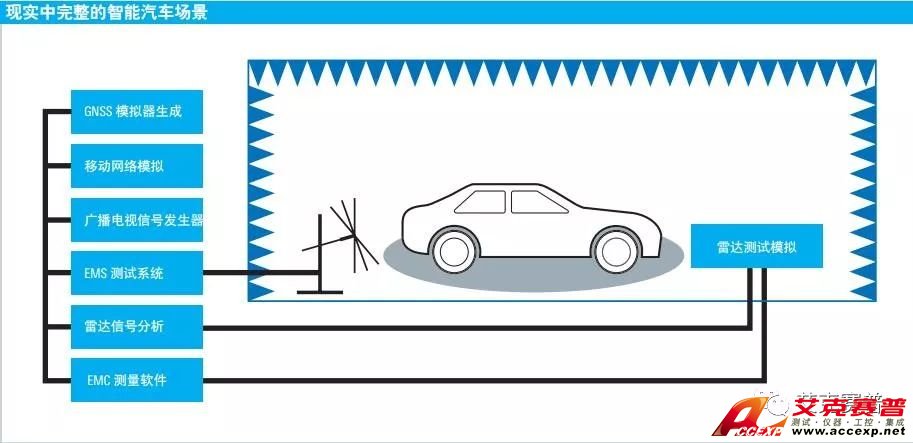

如果需要,還可以在進行 EMC 測試期間將針對無線通信功能、廣播電視技術、實際的干擾調制信號和目標雷達模擬等其他測試功能添加至系統。從系統設計、實現和安裝到培訓和維護,交鑰匙系統是滿足供您所需要的一切測試的單一來源,以便工程師將精力集中于測試上。系統可定制化,以便提供從采用緊湊型測試存儲單元的小型預認證系統到適用于整車的認證測試系統的解決方案。

✦ 可盈利:運行序列測試以實現更高程度的自動化

✦ 面向未來:模塊化軟件架構和選件概念

✦ 可定制:?jiǎn)雾?xiàng)和綜合報告


用于開發、認證和批量測試的控制軟件

R&S®EMC32 測量軟件是 EMC 領域的一種標準系統控制軟件,通過簡單易用的配置界面,為電磁干擾 (EMI) 和電磁敏感度 (EMS) 的測量提供測試步驟和完整序列。自動執行測試序列和測試報告功能,包括結果的圖形化顯示,以確保測試的高效。交互測量有助于 EMC 專家排查 EUT。借助此模塊化的軟件結構,您可以靈活地?cái)U(kuò)展系統,以滿足各種測試需求。軟件升級和改進是羅德與施瓦茨軟件更新服務的一部分,旨在確保系統能夠適應未來的測量任務,以及適應標準的修訂和全新的設備需求。

Accexp電磁兼容測試解決方案

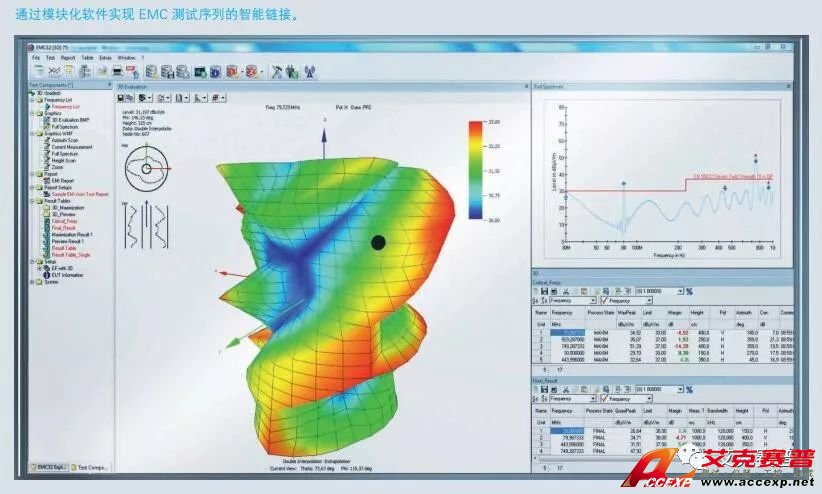

EMC測試序列的智能鏈接

R&S®EMC32 軟件選件可幫助您定義和運行符合汽車電子EMC 標準的測試。該軟件支持采用混響室、半電波暗室和電波暗室 (ALSE) 的多種測試硬件設置,主要用于需要針對EUT 測試所需的多天線組合的應用。腳本工具可幫助您在定制設備和具有較高級別的控制和系統報告的接口上執行操作?;旧?,該軟件對測量組件提供無條件的支持,借助龐大的標準工具庫,可以集成任何可實現遠程控制的儀器或設備,如轉臺或功放。

✦ 省時:全自動故障檢測系統

✦ 多功能:可連接CAN總線、自動監測工具等設備

✦ 適應性強:廣泛應用于整車廠商和一級供應商

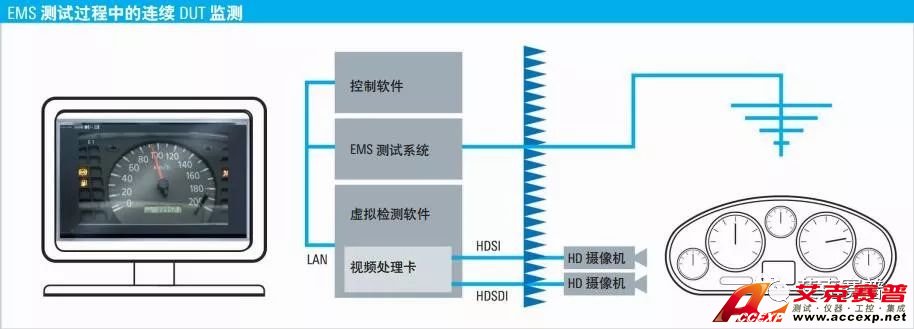

EMC 測量過程中實現 DUT 自動監測

電磁兼容 (EMC) 規則要求電子氣產品不得產生任何電磁干擾 (EMI),并且能夠抵抗來自外部的各種干擾(電磁敏感度,EMS)。此類反應可能截然不同,具體取決于各個產品。


可在最高 60 幀 / 秒的速率下進行實時分析

如果以直觀的方式顯示此類問題,例如,通過警告燈或狀態顯示器,則可以使用 R&S®AdVISE 可視化監測系統這一解決方案來實現自動檢測。該解決方案包含軟件、R&S®AtomixLT視頻板卡和一到兩臺攝像機,并且需要配備 NVIDIA GPU 的工作臺。R&S®AdVISE通??勺鳛镽&S®EMC32 EMC 軟件的擴展組件運行,它能夠以最高60幀/秒的速率實時分析DUT的攝像機影像(例如,汽車電子測量過程中的儀表盤視圖),針對每個攝像機影像,您最多可以定義32個感興趣區域(ROI)。系統會監測這些 ROI的行為,并將行為關聯到事件消息,還會檢測 ROI 的亮度、色彩和顏色濃度變化,以及柱狀圖長度的變化。每個ROI可單獨配置,甚至還可以自動測量具有復雜反應行為的待測設備。R&S®AdVISE 有三種型號可供選擇:簡化版、中級版和高性能版本。

Accexp電磁兼容測試解決方案


捕獲和分析無用輻射信號

在排查電磁干擾 (EMI) 問題時,電子設計工程師可能很難找出無用的輻射源并針對它們開發解決方案。通常,頻譜曲線是 EMC 測試實驗室反饋回來的唯一信息,它表明了輻射源的臨界頻率或極限頻率。在 EMC 認證實驗室內進行的重復測試可以識別干擾源,但是并解決問題,需要高昂的成本,而且通常會顯著地推遲產品的發布。

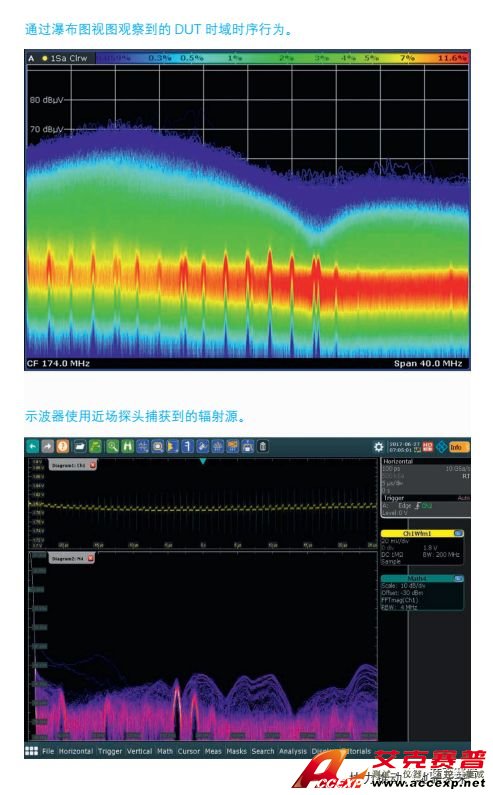

檢測干擾源的整個頻譜

羅德與施瓦茨提供一系列儀表,具有頻譜分析儀模式(結合與零頻寬)、實時分析的全息頻譜模式和瀑布圖模式等。針對 EMI 測試程序,可使用步進掃描接收機模式(傳統模式)和時域(基于 FFT)接收機模式,步進掃描模式可以對整個頻譜實現逐點掃描,而時域模式可以并行處理多個頻點。


使用示波器進行及時的預分析

R&S®RTO/RTE 數字示波器是一種強大的儀器,它可以排查設計過程中的 EMI 問題。結合近場探頭裝置使用時,設計人員可以在初期階段快速定位和分析 EMI 問題,而無需在成本高昂的測試定位,這樣便節省了大量的時間和金錢。較高的動態范圍和 1 mV/div 的高輸入靈敏度,確保了即使輻射源很微弱,也可以對其進行分析。R&S®RTO快速傅里葉變換 (FFT) ,具有極快的更新率, FFT 幀重交疊的處理方式和全息頻譜功能,對無用輻射源提供快速診斷。

Accexp電磁兼容測試解決方案

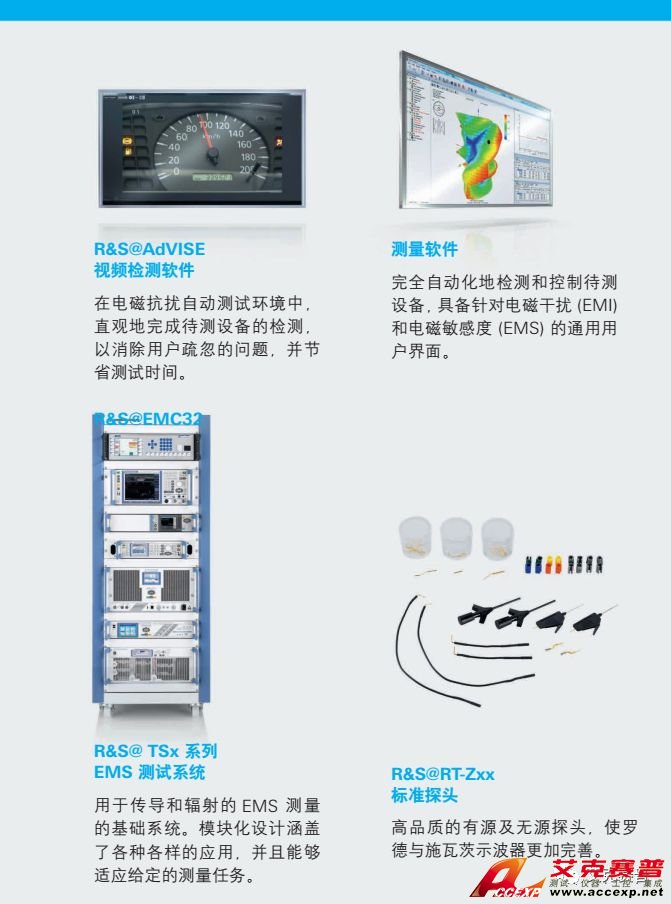

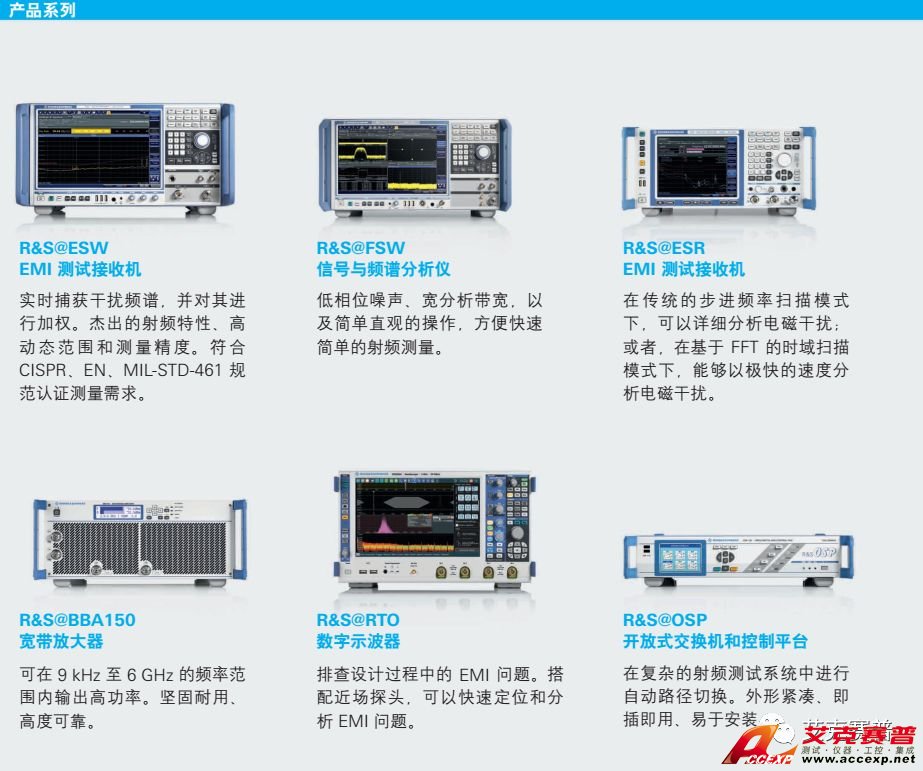

電磁兼容測試產品組合

Accexp電磁兼容測試解決方案

Accexp電磁兼容測試解決方案



Accexp是一家專注于儀器工控設備、測試方案系統集成的科技企業。作為專業的儀器設備及測控集成ATE提供商,多年來堅持自主研發創新,結合引進代理各大知名品牌的優質儀器設備,致力于提供更科學智能的軟硬件測試方案。 如有需求請致電0731-84284278,我們的銷售工程師將為你提供最佳的測試方案。
