安捷倫高性能PXA信號分析儀新增實時頻譜分析功能
2015-08-29
在航空航天、國防和無線通信等領域中，不斷涌現出來的諸多挑戰致使系統表征和故障診斷變得更加困難。以雷達和電子戰（EW）系統為例，這些系統正變得動態范圍更大，運動速度更快，覆蓋戰場上的更大空間。這種多制式、高速率通信系統的擴展提升了互操作性問題的出現概率。
隨著信號變得更加復雜和靈敏，無間隙測量技術——實時頻譜分析和時間捕獲——逐步獲得主流應用的認可。Agilent PXA信號分析儀更進一步將這些新增功能集成到傳統信號分析儀，使用戶不必購買專用或單用途儀器。（圖1）
安捷倫實時頻譜分析（RTSA）作為新型和現有PXA的升級選件，使得PXA成為業界首款支持在購買后添加實時分析功能的傳統信號分析儀。使得用戶可以新實時頻譜儀十分之一的價格用用實時功能。
RTSA支持用戶在實驗室工作臺或現場中查看、捕獲和認知難以捕捉的信號。為進行更深入的分析，用戶可以搭配使用實時PXA與Agilent 89600 VSA軟件，對復雜的調制信號進行全面表征。

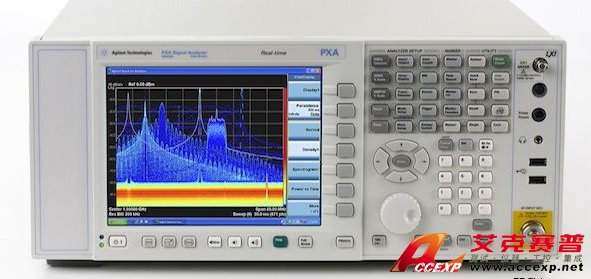

圖1. 實時PXA是一款經濟高效的解決方案，可以借助傳統的掃描分析來識別雜散信號，切換至實時模式以觀測脈沖雜散信號。
實時分析定義
盡管不同用戶對“實時分析”的理解不同，但它包含一個一致的核心概念：對于擁有數字中頻（IF）部分的頻譜或信號分析儀，針對某個測量結果或觸發操作而言，實時操作將對全部信號的采樣進行處理。（圖2）多數情況下，相對于傳統的頻譜測量結果，測量結果屬于標量（例如功率或幅度）。

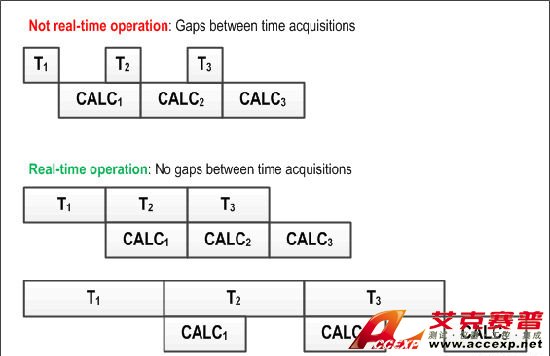

圖2：實時操作存在于當計算速度足夠快且能夠?qū)Σ蓸訑?shù)據進行無間隙分析時。在本例中，CALC操作包括快速傅立葉變換（FFT）計算或功率譜計算，以及平均值計算、顯示更新等。
Not real-time operation: Gaps between time acquisitions 非實時操作：采集時間存在間隙
Real-time operation: No gaps between time acquisitions 實時操作：采集時間無間隙
除了無間隙分析之外，實時射頻分析儀還具備四個關鍵屬性：高速測量、穩定的測量速度、先進的復合顯示和頻率模板觸發（FMT）。
通常，實時處理過程中的頻譜流被用于下述兩種用途：頻譜可與復合頻譜顯示結合，或與一個限制模板進行比較，以實施頻率模板測試FMT。配有選件RTSA的實時PXA同時支持這兩種功能。
使用PXA執行實時頻譜分析
和專用實時頻譜分析儀一樣，實時PXA使用ASIC和FPGA將采樣信號數據轉換為信號頻譜，速度接近300,000頻譜/秒。頻譜數據被整合用于構建信息詳盡的顯示，例如密度或直方圖。或者，根據限制條件和邏輯標準對頻譜流依次順數進行測試，以生成針對特定頻譜和特定行為的頻率模板觸發。
為增強實時頻譜分析的性能，安捷倫設計團隊專注于四個關鍵方面：帶寬、動態范圍、截獲概率（POI）和集成分析能力。
帶寬
因?yàn)楸环治龅男盘?hào)帶寬和頻帶寬度越來越高，用戶有必要使用更高的帶寬。配有RTSA的PXA可為實時測量提供高達160 MHz的分析帶寬，足以應對當前的寬帶信號和信號環境。無間隙帶寬不僅適用于實時頻譜分析，而且還適用于FMT、無間隙時間捕捉以及中頻觸發的實時幅度計算。
安捷倫產品展示鏈接：http://ideasky.com.cn/plus/list.php?tid=51
