用網絡分析儀實現長延時器件的測量
2015-08-29
光纖通信在數字通信領域已得到相當廣泛的應用，且得到了快速的發展。由于光纖通訊具有帶寬寬、損耗低、抗干擾、保密性好、重量輕、性能價格比高等優點，近年來通過光纖傳輸模擬信號特別是微波射頻信號在國際上研究十分活躍。
在電子學系統中，常常需要對數字信號和模擬信號進行一系列處理，例如進行脈沖編碼、解碼、濾波、進行相關卷積運算及作A/D變換等。過去常用的方法除電子學方法外，還應用了聲表面波電荷耦合器件(SAW CCD)以及同軸電纜等，但是隨著信號工作頻率與帶寬的提高，特別是在微波頻段，這些方法就顯得無能為力了。由光纖及其相應的光電子器件構成的光纖延遲線不僅能完成上述信號處理功能，而且在某些方面比新發展的靜磁波與超導延遲線還優越。此外，光纖除可以用作信息傳輸與傳感之外，還有一個很重要的應用就是進行頻域和時域的信號處理，其中，最典型的應用是將光纖作為延遲線。
微波光纖延遲線主要用于傳輸微波模擬信號，該系統可以用于相控陣雷達主倉和分倉之間，多基地雷達之間，艦艇、飛機、操作室和炮火控制臺的模擬信號傳輸。在電子系統中，采用光纖傳輸微波模擬信號，可以使雷達，通信導航識別，電子戰信號經傳輸更好地顯示與控制，減輕重量，增大容量，屏蔽干擾，大大提高系統的可靠性。
網絡分析儀系統結構

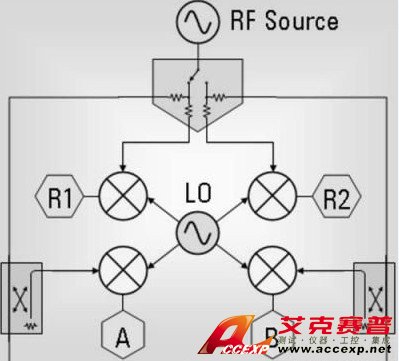

要想獲取高精度的測量結果，必須非常清楚地理解網絡分析儀的系統結構。安捷倫矢量網絡分析儀VNA的系統結構如圖1所示。
圖1 VNA網絡分析儀的結構圖
前向測量時，B為測試接收機，A為反射接收機，R1為參考接收機;反向測量時，A為測試接收機，B為反射接收機，R2為參考接收機。
四個S參數定義如下：
前向：S11=A/R1 S21=B/R1 反向：S22=B/R2 S12=A/R2
對于長延時器件常常需要測量其衰減和電延時，電延時是相位相關的，即測量S21的幅度信息和相位信息，因此我們只需要關心B接收機和R1接收機。
長延時器件S21的幅度測量時問題分析以及解決方案
