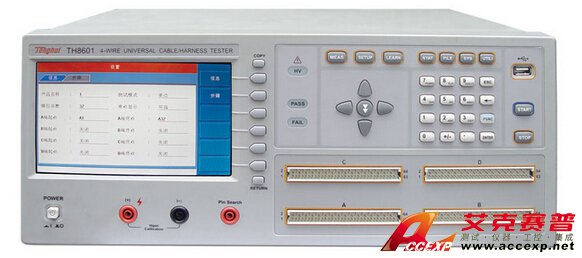

同惠 TH8601 線材測試儀
名稱：線纜認證測試儀
品牌：
型號：
簡介：同惠 TH8601 線材測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試系統。同惠 TH8601 線材測試儀提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管）...
申請服務
- 產品介紹
同惠 TH8601 線材測試儀是專用于各種線纜，線束和排 線品質及連接可靠性檢驗的多功能，自動化的線材綜合參數測試系統。同惠 TH8601 線材測試儀提供可編程的恒流恒壓源以及高壓源，測試項目涵蓋了導通，被動元件（電感，電阻，電容，二極管），交直流耐壓，絕緣電阻各種高低壓參數。同惠 TH8601 線材測試儀采用先進的LCR數字采樣及高速長壽命通道切換技術，大大 提高了測試精度，速度以及使用壽命。采用高低壓分離技術，大大的提高絕緣電阻的測試性能。同惠 TH8601 線材測試儀豐富的接口設計，同惠 TH8601 線材測試儀還提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用戶運用于自動化檢測和自動化產線。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH8601 線材測試儀的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司ideasky.com.cn，聯系電話：0731-84284278 84284378。
同惠 TH8601 線材測試儀的性能特點:
■ 7寸TFT LCD真彩顯示器，800X480分辨率，16位色。
■ Cotex_M3處理器核心。
■ 中英文可選操作界面。
■ 交流50Hz-300kHz 測試頻率，0.1%精確度。
■ 直流0V-5V 測試幅度，10%精確度。
■ 最多128腳位進行掃描和測試
■ 大于10G的自身絕緣阻抗
■ RS232,RS485,GPIB,USB,LAN,Handler等接口可供選擇
■ USB接口可用用于存儲設置文件，存儲測試數據，程序升級
同惠 TH8601 線材測試儀的技術參數：
| 參數 | 范圍 | 詳細指標 | |
|
測試信號源 |
正弦信號源：50Hz-300kHz, 幅 度、頻率可編程電容元件 測試 1Vrms |
頻率：0.1%， 1Vrms 電壓10% |
|
| 可編程直流信號源：5Vdc MAX | 10%±1個字 | ||
| 可編程直流電流源：1-20mA | 10%±1個字 | ||
|
可編 程直 流 高壓 源： 5mAMax |
10V-100V | 10%±1個字 | |
| 100Vdc-1000Vdc | 5%±1個字 | ||
|
可編 程交 流 高壓 源： 5mA Max |
50V-100Vac | 10%±1個字 | |
| 100Vdc-750Vdc | 5%±1個字 | ||
| 通道板通斷掃描信號源：5Vdc | |||
|
測試速度 |
瞬間斷短路（128點）：10ms (樣機標準) |
指一次全部掃 描64NET O/S 的時間 | |
|
測試速度基本值：100ms |
可能指單個被 動元件的測量 時間，或者 一 條電纜的總測 量時間 |
||
|
電容測量 |
范圍：0.1pF-1000μF (樣 機 10pFmin) |
2%±1個字 |
|
|
電阻測試 |
0.1ohm-1Mohm (提高到 10mohm) |
2%±1個字 |
|
| 導通/瞬通 | 0.1ohm-50ohm | 2%±1個字 | |
| 斷短路 | 1kohm-50kohm | 10%±1個字 | |
| 二極管測試 | 0-10V | 10%±1個字 | |
|
絕緣電阻 |
1Mohm-100Mohm | 5%±5個字 | |
| 100Mohm-1000Mohm | 10%±5個字 | ||
| 直流漏電流 | 1μA-1000μA | 10%±5個字 | |
| 交流漏電流 | 0.01mA-5mA | 5%±2個字 | |
