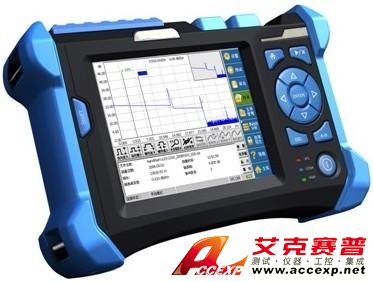

ACCEXP T600 OTDR 光時域反射儀
名稱：光時域反射儀
品牌：
型號：
簡介：長沙艾克賽普儀器設備有限公司研發生產ACCEXP-T600 OTDR儀表全面光纖測試應用，提供多波長選擇：?jiǎn)文＃?310/1490/1550/1625nm（帶濾波器），最大40dB 多模：850/1300nm，18/22dB. ●全自動測量...
申請服務
- 產品介紹
長沙艾克賽普儀器設備有限公司生產ACCEXP-T600 OTDR儀表全面光纖測試應用，提供多波長選擇：?jiǎn)文＃?310/1490/1550/1625nm（帶濾波器），最大40dB
多模：850/1300nm，18/22dB.
●全自動測量模式：只需選擇測量的波長，剩下的工作都由T600來完成，包括自動設置測量條件、執行測量、事件搜索以及數據自動保存。
●實現對測量文件的自動命名、自動存儲操作，簡化了操作者的使用程序。
●通過波長自動切換進行測量的多波長測量模式：在參數設置中，可同時選擇多個波長，點擊測量后即可執行。在“多波長測量模式”下，可以查看同一段光纖在不同波長下的衰減狀態，以便更好地對測量光線進行分析。
●與參考波形進行比較的跡線固定功能模式：用戶可以利用該功能固定住一條跡線，把另一條實時的或平均化測量下的跡線同屏顯示。這樣生成的模版，對于多芯光纖的安裝或在已安裝的光纖網絡中檢查老化光纖非常有用。
●提供多條跡線比較的“多波長分析”功能模式：在“多波長分析”模式中，可以實現任意跡線文件的對比顯示分析功能。
●TR600短事件盲區可以對光纜安裝過程中局端或客戶端兩個相鄰很近的事件進行測量。事件盲區可達1.5米。
●理想的LAN/WAN/FTTx 認證和故障解決工具，可提供FTTx在線測試，并且可識別分路器和光纖末端。
●高效人機界面，掌上型觸摸屏設計，操作直觀，使用簡便，攜帶方便。
●優化的供電設計：內置大容量鋰充電電池，待機時長超過8小時。
●Bellcore文件格式（.sor），大于10000條跡線存儲。
●CE、FCC、IS09001 認證。
●通信光檢測：可有效保護測試儀表和通信設備。
●連接狀態檢測：及時了解連接頭的連接狀況，使操作者能在最佳環境下進行測量。
●靈活的測量模式切換：可通過快捷按鍵操作實現實時測量模式和平均測量模式的切換。
ACCEXP-T600 OTDR TracesManager PC端軟件:
●可瀏覽和分析所測試跡線文件。
●顯示測量跡線、事件列表、測量參數、測量結果等數據信息。
●輕松實現批量修改、批量打印的功能。
●基于Windows PC機的軟件可以在PC機上對測試跡線進行分析/編輯，也可根據用戶需求生成不同形式的測試報告。
●提供靈活多樣的打印模式：?jiǎn)雾搯污E線打印模式、批量打印模式、單頁多跡線打印模式、多波形顯示打印模式。提供對打印選項和頁面設置的個性選擇。
●波形差異對比功能：在波形窗口中，可實現在同一窗口同時打開多個波形，波形間的差異在同一窗口顯示出來，可以更容易地比較諸如光纖老化原因所造成的參數改變。
●整個界面顯示非常直觀，操作簡單，毋須使用說明書即可上手操作。
ACCEXP-T600 OTDR技術參數:
多模：850/1300nm，18/22dB.
●全自動測量模式：只需選擇測量的波長，剩下的工作都由T600來完成，包括自動設置測量條件、執行測量、事件搜索以及數據自動保存。
●實現對測量文件的自動命名、自動存儲操作，簡化了操作者的使用程序。
●通過波長自動切換進行測量的多波長測量模式：在參數設置中，可同時選擇多個波長，點擊測量后即可執行。在“多波長測量模式”下，可以查看同一段光纖在不同波長下的衰減狀態，以便更好地對測量光線進行分析。
●與參考波形進行比較的跡線固定功能模式：用戶可以利用該功能固定住一條跡線，把另一條實時的或平均化測量下的跡線同屏顯示。這樣生成的模版，對于多芯光纖的安裝或在已安裝的光纖網絡中檢查老化光纖非常有用。
●提供多條跡線比較的“多波長分析”功能模式：在“多波長分析”模式中，可以實現任意跡線文件的對比顯示分析功能。
●TR600短事件盲區可以對光纜安裝過程中局端或客戶端兩個相鄰很近的事件進行測量。事件盲區可達1.5米。
●理想的LAN/WAN/FTTx 認證和故障解決工具，可提供FTTx在線測試，并且可識別分路器和光纖末端。
●高效人機界面，掌上型觸摸屏設計，操作直觀，使用簡便，攜帶方便。
●優化的供電設計：內置大容量鋰充電電池，待機時長超過8小時。
●Bellcore文件格式（.sor），大于10000條跡線存儲。
●CE、FCC、IS09001 認證。
●通信光檢測：可有效保護測試儀表和通信設備。
●連接狀態檢測：及時了解連接頭的連接狀況，使操作者能在最佳環境下進行測量。
●靈活的測量模式切換：可通過快捷按鍵操作實現實時測量模式和平均測量模式的切換。
ACCEXP-T600 OTDR TracesManager PC端軟件:
●可瀏覽和分析所測試跡線文件。
●顯示測量跡線、事件列表、測量參數、測量結果等數據信息。
●輕松實現批量修改、批量打印的功能。
●基于Windows PC機的軟件可以在PC機上對測試跡線進行分析/編輯，也可根據用戶需求生成不同形式的測試報告。
●提供靈活多樣的打印模式：?jiǎn)雾搯污E線打印模式、批量打印模式、單頁多跡線打印模式、多波形顯示打印模式。提供對打印選項和頁面設置的個性選擇。
●波形差異對比功能：在波形窗口中，可實現在同一窗口同時打開多個波形，波形間的差異在同一窗口顯示出來，可以更容易地比較諸如光纖老化原因所造成的參數改變。
●整個界面顯示非常直觀，操作簡單，毋須使用說明書即可上手操作。
ACCEXP-T600 OTDR技術參數:
|
技術規格
|
|||||||||||||
| 波長(nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 | |||||||||
| 動態范圍(dB)2 | 23/21 | 32/30 | 34/32 | 36/34 | 38/36 | 34/32/32 | 38/36/36 | 304 | 325 | 344 | 365 | ||
| 脈沖寬度 | 5、20、40、80、160、320、640、1280 | 5、20、40、80、160、320、640、1280、2560、5120、10240、20480 | |||||||||||
| 事件盲區(m)3 | 2m | 2m | |||||||||||
| 衰減盲區(m)3 | 9m | 9m | |||||||||||
| 線性度(dB/dB) | ±0.05 dB/ dB | ||||||||||||
| 損耗閾值(dB) | 0.05 | ||||||||||||
| 損耗分辨率(dB) | 0.01 | ||||||||||||
| 采樣分辨率 | 0.125至8 | ||||||||||||
| 采樣點 | 32K | ||||||||||||
| 距離不確定度 | ±(1 m + 5×10-5×距離+取樣間距) | ||||||||||||
| 距離范圍 | 0.3至200 | ||||||||||||
| 典型實時刷新時長(s) | 0.2 | ||||||||||||
| 跡線存儲容量 | SD卡（2G）,＞10000條 | ||||||||||||
| 測量時長 | 用戶自定義，5秒、10秒、15秒、30秒、1分鐘、2分鐘、3分鐘可選 | ||||||||||||
| 一般規格 | 接口類型 | ||||||||||||
| 尺寸（H×W×D) | 150×235×66 | 光接口 | FC/UPC(PC、APC可選) | ||||||||||
| 重量 | 1.5kg | 數據接口 | USB接口、SD卡接口 | ||||||||||
| 溫度 | 運行溫度 -10℃至50℃ | ||||||||||||
| 存儲溫度-40℃至70℃ | 可視故障定位VFL | ||||||||||||
| 相對濕度 | 0%至95%（非冷凝） | 波長 | 650nm | ||||||||||
| 電源 | 鋰電池；連續工作時間≥8小時 | 輸出功率(dBm) | ≥-3 | ||||||||||
| 保修期 | 12個月 | 測試最遠距離 | 5km | ||||||||||
| 備注：1、技術規格描述了用典型PC型連接器進行測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度。 | |||||||||||||
| 2、動態范圍是在最大脈沖寬度、平均時間3分鐘條件下測得的數據。動態范圍是在100km/10240ns/3min條件下測得的數據。 | |||||||||||||
| 3、盲區測量條件：反射事件在4Km以內,反射強度﹤-35dB,用最小的脈寬進行測量。 | |||||||||||||
| 4、帶濾波器下測得的動態范圍。 | |||||||||||||
|
5、不帶濾波器下測得的動態范圍
|
|||||||||||||
