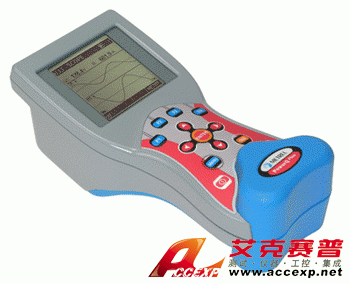

METREL MI2492電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：METREL MI2492電能質量分析儀是一種真正的便攜式三相電力質量分析儀,可與價位較高的測量儀器相媲美,能夠在各種不同的條件下使用. 測量數據和記錄數據多,因此非常適用于進行日常測量以及在苛刻的工業環境中進行復
申請服務
- 產品介紹
METREL MI2492電能質量分析儀是一種真正的便攜式三相電力質量分析儀,可與價位較高的測量儀器相媲美,能夠在各種不同的條件下使用.
測量數據和記錄數據多,因此非常適用于進行日常測量以及在苛刻的工業環境中進行復雜的電力質量評估.
METREL MI2492電能質量分析儀所有數據均可直接在儀器上直接進行評估,因此不需要必須帶PC機到現場
預設記錄屏幕,允許在現場進行所有主要電能質量參數(U,I,P,PF,cosφ,THD,各諧波分量,相位漂移等等)的評估.
與Windows系統兼容的PowerQ Link軟件可擴展MI2492的功能,并允許將所保存的數據傳輸至PC上.
METREL MI2492電能質量分析儀可以用一只手進行操作,另一只手還可進行其它操作.
電能質量分析儀(MI2492)目標應用:
低中壓電氣系統中的電力質量評估和故障排除,檢查功率校正設備性能.
通過諧波頻譜分析選擇諧波濾波器
UPS,電壓發電機和穩壓器的檢查和故障排除
電壓、電流、功率監視和記錄
電能功耗監視和記錄
METREL MI2492電能質量分析儀主要功能:
同時分析基本電力質量參數 (U, l, P, Q, S, PF)
高達 50 次分量的諧波分析
具有相位圖和三相系統的不平衡計算
電壓和電流在線示波器功能
儀器可接入A1120柔性電流鉗
| METREL MI2492電能質量分析儀 交流電壓 | |
| 三相交流電壓輸入(3個差分輸入L1-N1、L2-N2、L3-N3) | |
| 輸入電壓范圍: | 3—550 VRMS L-N,3—900 VRMS L-L |
| 準確度: | |
| 量程1: | 5.0 VRMS —70.0 VRMS : ±1% ±0.5V |
| 量程2: | 10.0 VRMS —130.0 VRMS : ±1% ±0.8V |
| 量程3: | 20.0 VRMS —300.0 VRMS : ±1% ±1.5V |
| 量程4: | 30.0 VRMS —550.0 VRMS : ±1% ±2.5V |
| 波峰因數: | <1.4 |
| 頻率范圍: | 45—66HZ |
| 分辨率: | 0.1V |
| METREL MI2492電能質量分析儀 交流電流 | |
| 三相交流輸入,用于與具有電壓輸出的電流互感器連接 | |
| 量程1: | |
| 輸入電流: | 0.004—0.1 VRMS : 用于4—100A 電流量程 |
| 分辨率: | 0.1A |
| 準確度: | ±(讀數的2% + 0.3A) |
| 波峰因數: | <2.3 |
| 量程2: | |
| 輸入電流: | 0.04—1 VRMS : 用于40—1000A 電流量程 |
| 分辨率: | 0.1A |
| 準確度: | ±(讀數的2% + 3A) |
| 波峰因數: | <2.3 |
| 功率測量 | |
| 被測參數: | 有功功率(P) 無功功率(Q) 視在功率(S) |
| 功率因數 Cosφ 能量(Wh、Vah、Varh) | |
| 準確度: | |
| 功率: | ±(3% + 3字) |
| 功率因數: | 0.00—0.39 :±0.06 |
| 0.40—1.00:±0.06 | |
| 所有測量都在四個象限中進行:具有電容或電感性質的負載或發電機. | |
| METREL MI2492電能質量分析儀電壓諧波測量 | |
| 量程: | UM>3%UN |
| 分辨率: | 0.10% |
| 準確度: | 5%UM(DC為3%) |
| 量程: | UM<3%UN |
| 分辨率: | 0.10% |
| 準確度: | 0.15%UN |
| UN : | 標稱電壓(真有效值) |
| UM : | 被測諧波電壓 hM = 1—50次 |
| 電流諧波測量 | |
| 量程: | IM>3%IN |
| 分辨率: | 0.10% |
| 準確度: | 5%IM(DC為3%) |
| 量程: | IM<3%IN |
| 分辨率: | 0.10% |
| 準確度: | 0.15%IN |
| IN : | 標稱范圍(真有效值) |
| IM : | 被測諧波電流 hM = 1—50次 |
| METREL MI2492電能質量分析儀記錄儀 | |
| 電壓和電流記錄儀 | |
| 信號: | U1、U2、U3、I1、I2、I3,可選擇 |
| 時間間隔: | 可選擇,(1,2,5,15,30)秒 或(1,2,5,10,15,30)分鐘 |
| 顯示的數據: | 時間間隔內的平均值、最小值和最大值 |
| 功率記錄儀 | METREL MI2492 |
| 信號: | L1、L2、L3,可選擇 |
| 時間間隔: | 可選擇,(1,2,5,15,30)秒 或(1,2,5,10,15,30)分鐘 |
| 顯示的數據: | 時間間隔內的平均值、最小值和最大值(對于所有四個象限) |
| 諧波記錄儀 | METREL MI2492 |
| 信號: | THDI1、YHDI2、THDI3、THDU1、THDU2、THDU3,可選擇 |
| 時間間隔: | 可選擇,(1,2,5,15,30)秒 或(1,2,5,10,15,30)分鐘 |
