TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備
申請服務
- 產品介紹
一、TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備概述：
TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品TSI Y-18C型氣動液壓 PLC 綜合控制實驗室設備的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制?？梢宰寣W生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

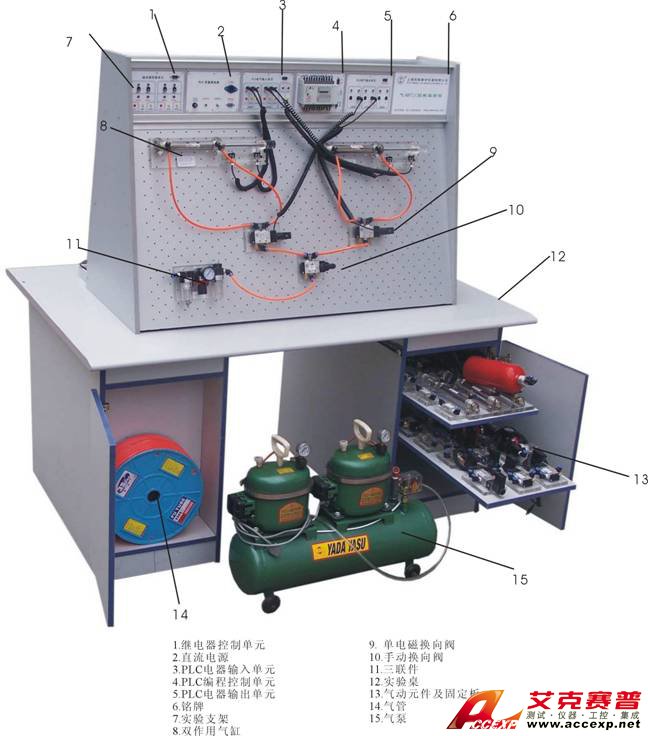

二、TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備組成 ：
TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便?；九渲脼椋簹鈩訉嶒炘?套；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）
TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。
利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及 PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。
三、TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備實驗項目：
（一）、氣動基本控制回路實驗
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
其它擴展實驗:
（1）、單回路作用缸自動控制
（2）、多回路作用缸自動控制
（3）、PLC控 制技術的應用
（4）、繼電器控制技術應用
（5）、其它綜合、擴展性實驗等類型的氣動回路 （二）、液壓傳動基本回路實驗
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路
18.用行程換向閥的順序動作回路
其它擴展實驗
（1）小孔壓力——流量特性實驗
（2）卸荷實驗
（3）節流變速實驗
（4）負載變速實驗
（5）速度穩定實驗
（6）壓力控制回路實驗
（7）速度調節回路實驗
（8）方向控制回路實驗
（9）差動回路實驗
（10）溢流閥特性實驗
（11）換向閥特性測試
（12）調速閥特性實驗
（13）液壓缸特性實驗
（14）節流閥旁路節流實驗
（15）調速閥進油節流實驗
四.TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備技術參數：
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸： 1600mm×1000mm×740mm
3．實驗支架尺寸： 1100mm×600mm
4．PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5．低噪音空氣壓縮機：電源 AC220V 功率：360W
6. 液壓實驗泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
安全限速范圍：
1000-1500轉/分油泵輸出最高工作壓力：2.5MPa安全壓力設定范圍：0.3 - 2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
五.TSI Y-19C型氣動液壓 PLC 綜合控制實驗室設備氣動液壓PLC綜合控制實驗臺配置清單：
| 序號 | 分 類 | 配置數量 |
| 1 | 實驗臺 實驗桌 | 1 張 |
| 2 | 實驗臺 實驗臺 | 1 臺 |
| 3 | 氣 源 壓縮機 | 1 個 |
| 4 | 氣動元件固定板 | 2 塊 |
| 5 | 氣動接插元件 - 含底板 單作用缸 | 1 只 |
| 6 | 氣動接插元件 - 含底板 雙作用缸 | 2 只 |
| 7 | 氣動接插元件 - 含底板 旋轉氣缸 | 1 只 |
| 8 | 氣動接插元件 - 含底板 三聯件 | 1 只 |
| 9 | 氣動接插元件 - 含底板 減壓閥 ( 帶壓力表 ) | 1 只 |
| 10 | 氣動接插元件 - 含底板 手動換向閥 | 1 只 |
| 11 | 氣動接插元件 - 含底板 單電磁換向閥 ( 二位五通 ) | 2 只 |
| 12 | 氣動接插元件 - 含底板 雙電磁換向閥 ( 二位五通 ) | 1 只 |
| 13 | 氣動接插元件 - 含底板 雙電磁換向閥 ( 三位五通 ) | 1 只 |
| 14 | 氣動接插元件 - 含底板 單氣控換向閥 ( 二位五通 ) | 2 只 |
| 15 | 氣動接插元件 - 含底板 雙氣控換向閥 ( 三位五通 ) | 2 只 |
| 16 | 氣動接插元件 - 含底板 行程閥 ( 機控 ) | 2 只 |
| 17 | 氣動接插元件 - 含底板 行程閥 ( 按鈕 ) | 1 只 |
| 18 | 氣動接插元件 - 含底板 或門型梭閥 | 2 只 |
| 19 | 氣動接插元件 - 含底板 快速排氣閥 1/4" | 2 只 |
| 20 | 氣動接插元件 - 含底板 單向節流閥 | 2 只 |
| 21 | 氣動接插元件 單向節流閥 ( 接頭型 ) | 7 只 |
| 22 | 氣動接插元件 - 含底板 單向閥 | 2 只 |
| 23 | 氣動接插元件 - 含底板 順序閥 | 2 個 |
| 24 | 氣動接插元件 氣容 | 1 只 |
| 25 | 氣動接插元件 六通 | 2 只 |
| 26 | 氣動接插元件 行程開關 | 4 只 |
| 27 | 附 件 氣管 （ PU 氣管φ 6 × 4 ） | 1 盤 |
| 28 | 附 件 消聲器 ( 小 ) | 2 只 |
| 29 | 附 件 消聲器 ( 大 ) | 1 只 |
| 30 | 附 件 三通（ Y 型） | 2 只 |
| 31 | 附 件 三通（ T 型） | 4 只 |
| 32 | 附 件 四通 | 2 只 |
| 33 | 附 件 生料帶 | 1 個 |
| 34 | 附 件 彈性插腳 | 50 只 |
| 35 | 附 件 氣孔塞頭 | 50 只 |
| 36 | 附 件 剪刀 | 1 把 |
| 37 | 附 件 尖嘴鉗 | 1 把 |
| 38 | 附 件 活動扳手 | 1 把 |
| 39 | 附 件 螺絲刀 | 2 把 |
| 40 | 附 件 內六角扳手 | 1 把 |
| 41 | 安裝在泵站上 拖動直流電機 | 1 |
| 42 | 安裝在泵站上 專用直流電源及調速控制電路 | 1 |
| 43 | 安裝在泵站上 高精度數字轉速表 | 1 |
| 44 | 安裝在泵站上 壓力表 | 1 |
| 45 | 安裝在泵站上 齒輪油泵 | 1 |
| 46 | 安裝在泵站上 油箱 | 1 |
| 47 | 安裝在泵站上 溢流閥 | 1 |
| 48 | 安裝在泵站上 濾油器及溫度液位計 | 1 |
| 49 | 組合透明元件 油缸（帶行程撞塊） | 2 |
| 50 | 組合透明元件 彈簧回位油缸 | 1 |
| 51 | 組合透明元件 增壓油缸 | 1 |
| 52 | 組合透明元件 輔助油箱 | 1 |
| 53 | 組合透明元件 單向閥 | 2 |
| 54 | 組合透明元件 液控單向閥 | 2 |
| 55 | 組合透明元件 溢流閥（直動式） | 2 |
| 56 | 組合透明元件 先導式溢流閥 | 1 |
| 57 | 組合透明元件 節流閥（直動式） | 1 |
| 58 | 組合透明元件 調速閥 | 2 |
| 59 | 組合透明元件 順序閥 | 2 |
| 60 | 組合透明元件 減壓閥 | 1 |
| 61 | 組合透明元件 二位二通電磁換向閥 | 1 |
| 62 | 組合透明元件 二位四通電磁換向閥 | 2 |
| 63 | 組合透明元件 “ O ”型三位四通電磁換向閥 | 1 |
| 64 | 組合透明元件 “ H ”型三位四通電磁換向閥 | 1 |
| 65 | 組合透明元件 “ M ”型三位四通電磁換向閥 | 1 |
| 66 | 組合透明元件 二位四通行程換向閥 | 1 |
| 67 | 組合透明元件 三位五通手動換向閥 | 1 |
| 68 | 組合透明元件 壓力繼電器 | 1 |
| 69 | 壓力表 | 3 |
| 70 | 微動行程開關（常開、常閉） | 2 |
| 71 | 液壓元件上 專用液壓快速接頭 | 100 |
| 72 | 附 件 四通（高壓） | 10 |
| 73 | 附 件 皮管夾子 | 10 |
| 74 | 附 件 毛巾 | 5 |
| 75 | 附 件 油槽 | 1 |
| 76 | 附 件 油盤 ( 濾油網 ) | 1 |
| 77 | 附 件 配套工具 | 1 |
| 78 | 附 件 檢修備用配件 | 1 |
| 79 | 材 料 透明液壓皮管 8 φ | 1 盤 |
| 80 | 材 料 專用液壓油 | 20 公斤 |
| 81 | 電器配件 220V 電源插頭線 | 2 |
| 82 | 電器配件 電磁閥通用連接線 | 3 |
| 83 | 電器配件 壓力繼電器插頭線 | 1 |
| 84 | 電器配件 直流電源單元 | 2 |
| 85 | 電器配件 PLC 編程器控制單元 | 2 |
| 86 | 電器配件 PLC 電器輸入單元 | 2 |
| 87 | 電器配件 PLC 電器輸出單元（液壓） | 1 |
| 88 | 電器配件 PLC 電器輸出單元（氣動） | 1 |
| 89 | 電器配件 液壓繼電器控制單元 | 1 |
| 90 | 電器配件 氣動繼電器控制單元 | 1 |
| 91 | 電器配件 單元電器連接電纜 | 8 |
| 92 | 資料 透明液壓實驗手冊 | 2 |
| 93 | 資料 氣動實驗指導書 | 2 |
| 94 | 資料 光盤（ PLC 編程軟件， PLC 程序 , 產品說明） | 1 |
