TSI 19型液壓 PLC 綜合控制實驗室設備
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 19型液壓 PLC 綜合控制實驗室設備
申請服務
- 產品介紹
一、TSI 19型液壓 PLC 綜合控制實驗室設備概述 TSI 19型液壓 PLC 綜合控制實驗室設備是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品TSI Y-18透明液壓傳動演示系統的基礎上，綜合了液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

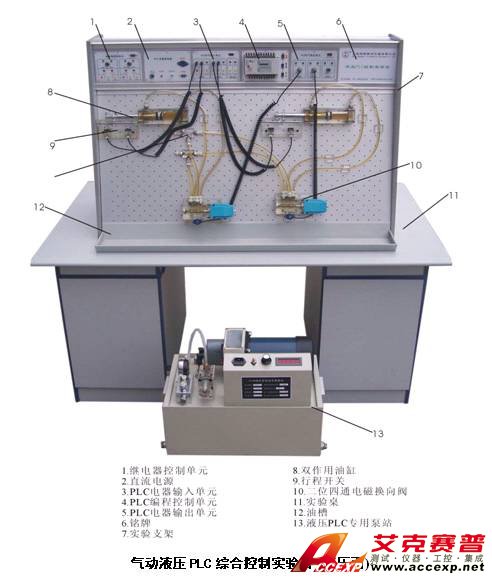

二、TSI 19型液壓 PLC 綜合控制實驗室設備實驗臺組成 :
實驗系統采用兩面結構，即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
該實驗臺采用了鋁合金及高密度板材料。美觀大方，堅固耐用，操作方便?；九渲脼椋阂簤簩?shí)驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。 利用此套實驗設備可獨立地進行液壓控制相應的基本回路及其應用實驗，以及 PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。
三、TSI 19型液壓 PLC 綜合控制實驗室設備實驗項目：
1. 用換向閥的換向回路
2. 用 "O" 型機能換向閥的閉鎖回路
3. 用液控單向閥的閉鎖回路
4. 壓力調定回路
5. 二級壓力回路
6. 用減壓閥的減壓回路
7. 用增壓缸的增壓回路
8. 用換向閥的卸載回路
9. 進油節流調速回路
10. 回油節流調速回路
11. 調速齒輪泵調速回路
12. 調速齒輪泵和調速閥的復合調速回路
13. 流量閥短接的速度換接回路
14. 二次進給回路
15. 用順序閥的順序動作回路
16. 用壓力繼電器的順序動作回路
17. 用行程開關的順序動作回路
18. 用行程換向閥的順序動作回路
其它擴展實驗
（ 1 ）小孔壓力 -- 流量特性實驗
（ 2 ）卸荷實驗
（ 4 ）節流變速實驗
（ 5 ）負載變速實驗
（ 6 ）速度穩定實驗
（ 7 ）壓力控制回路實驗
（ 8 ）速度調節回路實驗
（ 9 ）方向控制回路實驗
（ 10 ）差動回路實驗
（ 11 ）溢流閥特性實驗
（ 12 ）換向閥特性測試
（ 13 ）調速閥特性實驗
（ 14 ）液壓缸特性實驗
（ 15 ）節流閥旁路節流實驗
（ 16 ）調速閥進油節流實驗
四.TSI 19型液壓 PLC 綜合控制實驗室設備配置清單：
| 序號 | 分 類 | 元 件 名 稱 | 數量 |
| 1 | 實驗臺 | 實驗柜 | 1 |
| 桌面 | 1 張 | ||
| 元件板 | 4 塊 | ||
| 2 | 實驗支架 | 實驗支架 | 1 |
| 3 | 泵站 | 拖動直流電機 | 1 |
| 專用直流電源及調速控制電路 | 1 | ||
| 高精度數字轉速表 | 1 | ||
| 壓力表 | 1 | ||
| 齒輪油泵 | 1 | ||
| 油箱 | 1 | ||
| 溢流閥 | 1 | ||
| 濾油器及溫度液位計 | 1 | ||
| 4 | 組合透明元件 | 雙作用油缸（帶行程撞塊） | 4 |
| 彈簧回位油缸 | 1 | ||
| 增壓油缸 | 1 | ||
| 輔助油箱 | 1 | ||
| 單向閥 | 3 | ||
| 液控單向閥 | 2 | ||
| 溢流閥（直動式） | 3 | ||
| 節流閥（直動式） | 1 | ||
| 調速閥 | 4 | ||
| 順序閥 | 2 | ||
| 減壓閥 | 1 | ||
| 二位二通電磁換向閥 | 2 | ||
| 二位四通電磁換向閥 | 4 | ||
| “ O ”型三位四通電磁換向閥 | 1 | ||
| “ H ”型三位四通電磁換向閥 | 1 | ||
| “ M ”型三位四通電磁換向閥 | 1 | ||
| 二位四通行程換向閥 | 1 | ||
| 三位五通手動換向閥 | 1 | ||
| 壓力繼電器 | 1 | ||
| 壓力表 | 4 | ||
| 微動行程開關（常開、常閉） | 2 | ||
| 四通（高壓） | 18 | ||
| 皮管夾子 8 φ | 20 | ||
| 5 | 附 件 | 毛巾 | 2 |
| 油槽 | 2 | ||
| 油盤 ( 濾油網 ) | 2 | ||
| 透明液壓皮管 φ 8 | 1 盤 | ||
| 專用液壓油 | 20 公斤 | ||
| 6 | 電器配件 | 電磁閥通用連接線 | 4 |
| 壓力繼電器插頭線 | 1 | ||
| 直流電源單元 | 2 | ||
| 繼電器控制單元 | 1 | ||
| PLC 編程器控制單元 | 1 | ||
| PLC 電器輸入單元 | 1 | ||
| PLC 電器輸出單元 | 1 | ||
| 單元電器連接電纜 | 4 | ||
| 7 | 工具盒 | 螺絲刀 6 × 100 （一字、十字） | 各 1 把 |
| 螺絲刀 3 × 80 （一字、十字） | 各 1 把 | ||
| 剪刀 | 1 把 | ||
| 活動板手 | 1 把 | ||
| 尖嘴鉗 | 1 把 | ||
| 卷筆刀 | 1 個 | ||
| 內六角扳手 M5 | 1 把 | ||
| 內六角扳手 M6 | 1 把 | ||
| 內卡簧鉗 | 1 把 | ||
| 外卡簧鉗 | 1 把 | ||
| 8 | 易損件贈品 | 香蕉插腳 | 50 只 |
| 油塞 | 50 只 | ||
| 快速油接頭 | 20 只 | ||
| 各種密封圈 | 1 袋 | ||
| 9 | 資料 | 透明液壓實驗手冊 | 2 冊 |
| 光盤（ PLC 編程軟件， PLC 程序） | 1 碟 |
五.TSI 19型液壓 PLC 綜合控制實驗室設備技術參數 ：
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸： 1600mm×1000mm×740mm
3．實驗支架尺寸： 1100mm×600mm
4．PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5．低噪音空氣壓縮機：電源 AC220V 功率：360W
6. 液壓實驗泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
安全限速范圍：1000-1500轉/分
油泵輸出最高工作壓力：2.5MPa
安全壓力設定范圍：0.3 - 2.5
MPa 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
