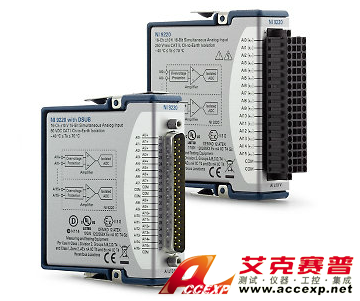

NI 9220 數據模塊
名稱：儀器附件及傳感器
品牌：
型號：
簡介：NI 9220模擬輸入電路用于緊密匹配NI 9215電路。
申請服務
- 產品介紹
每通道100 kS/s ADC，實現同步采樣
±30 V過壓保護
250 Vrms連續通道-地面接地隔離（彈簧接線端）
60 VDC連續通道-地面接地隔離(D-SUB)
更少插槽容納更多通道
NI 9220模擬輸入電路用于緊密匹配NI 9215電路。在大多數情況，一個NI 9220可以替換四個NI 9215模塊，且單位通道成本更低。
高通道數模擬控制
NI 9220（16通道100 kS/s同步輸入）、NI 9264（16通道100 kS/s同步輸出）以及CompactRIO機箱三者相結合，適用于FPGA控制循環速率高達25 kHz的高通道數控制系統。
數據讀寫性能
當采樣率達到最大時，NI 9220以3.2 MB/s的速率輸出數據。 所選的硬件決定著其處理和存儲海量數據的能力。 下面根據機箱的不同介紹不同系統的數據讀寫性能。
NI CompactDAQ數據讀寫性能
NI CompactDAQ和NI-DAQmx驅動用于通過各種標準接口，比如USB、Ethernet和WiFi (802.11)，進行波形測量。 以下值為粗略的數據帶寬要求。 實際的系統性能根據處理器、總線和軟件而有所不同。
-USB NI CompactDAQ可以通過總線以20 MB/s速率傳輸數據，大部分多核計算機可以以該速度進行流盤。
-獨立式NI CompactDAQ能夠以24 MB/s的速率進行數據流盤。 這相當于NI 9220模塊的120路通道以每通道100 kS/s的速率運行。
-多插槽以太網NI CompactDAQ在理想狀況下能夠以大約10 MB/s的速度傳輸數據。 這相當于NI 9220模塊的50路通道以每通道100 kS/s的速率運行。
NI CompactRIO數據讀寫性能
NI cRIO-9082系統和MXI-Express可重配置I/O(RIO)擴展機箱具有最大的吞吐量，該解決方案推薦用于在CompactRIO產品系列中進行高速流盤的應用。 所有CompactRIO機箱擁有一個內置FPGA，可使用NI LabVIEW進行編程，且可用于在數據傳輸至主控制器之前對其進行處理或過濾。 注意：由于控制邏輯通?？稍贔PGA中通過LabVIEW完全實現，因此對于高速控制系統，與主控制器的通信并不是必需的。
- NI cRIO-9081/82可以對最高以每通道100 kS/s的速率運行的所有NI 9220模塊進行數據流盤。
-MXI-Express擴展機箱的吞吐量大約是200 MB/s，因此NI 9220的1,000路通道只需一個連接即可進行數據讀寫。 該連接可以是連接至NI cRIO-9082或PXI Express機箱的多機箱菊花鏈，以實現最高數據讀寫性能。
- NI cRIO-9022嵌入式實時控制器的數據流盤速率略高于6 MB/s。 針對直接流盤應用，該機箱可存儲約30路以最高采樣率運行的NI 9220通道。
