思看 TrackScan Sharp-S Plus 跟蹤式三維掃描系統
名稱：3D三維掃描儀
品牌：
型號：
簡介：TrackScan-Sharp系列跟蹤式三維掃描系統TrackScan-Sharp跟蹤式三維掃描系統，在延續了上一代產品優勢的同時，性能躍然提升，以創新科技革新經典，為三維數字化的應用拓展了更多可能，是超前突破的硬派計量之作。開創性采用邊緣...
申請服務
- 產品介紹

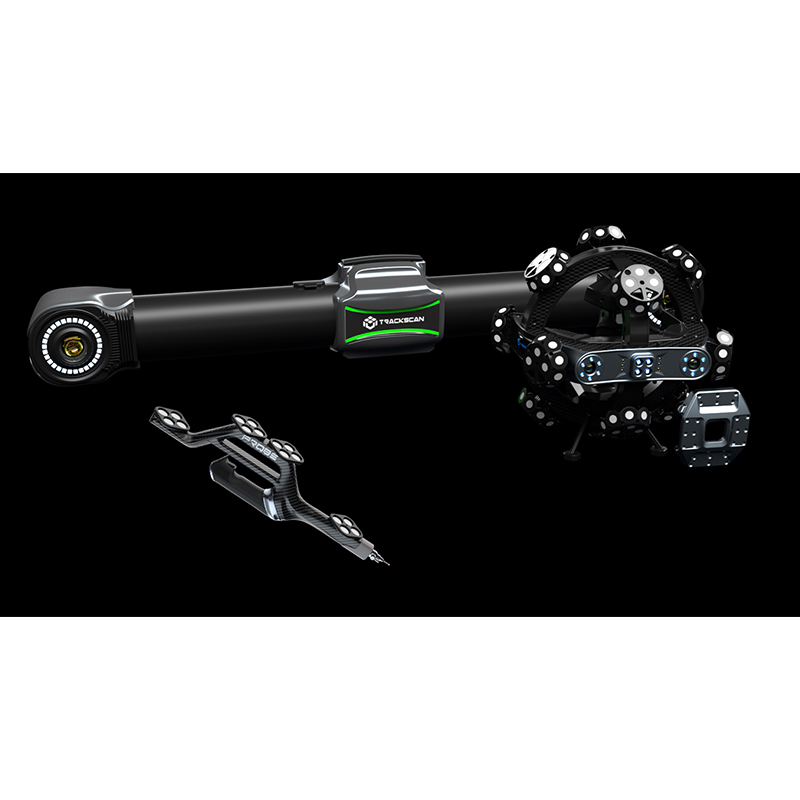

TrackScan-Sharp系列跟蹤式三維掃描系統
TrackScan-Sharp跟蹤式三維掃描系統，在延續了上一代產品優勢的同時，性能躍然提升，以創新科技革新經典，為三維數字化的應用拓展了更多可能，是超前突破的硬派計量之作。
開創性采用邊緣計算技術，2500萬高像素工業相機，跟蹤范圍提升至135 m3，是雙相機跟蹤設備中范圍很廣的測量系統，突破性實現了8.5 m范圍內超高圖像捕捉性能，測量實力，從不妥協。針對大尺寸工件、多工件同時掃描，無需轉場，一站解決，開啟自由高效的全新測量體驗。
內置高性能數據運算引擎，支持外接無線數據傳輸模組，顯著提高整體工作效率，滿足你對遠距離、大范圍、大尺寸測量項目的想象。
大范圍追蹤
無需貼點
邊緣計算
邊界檢測
廣拍無界 纖毫入微

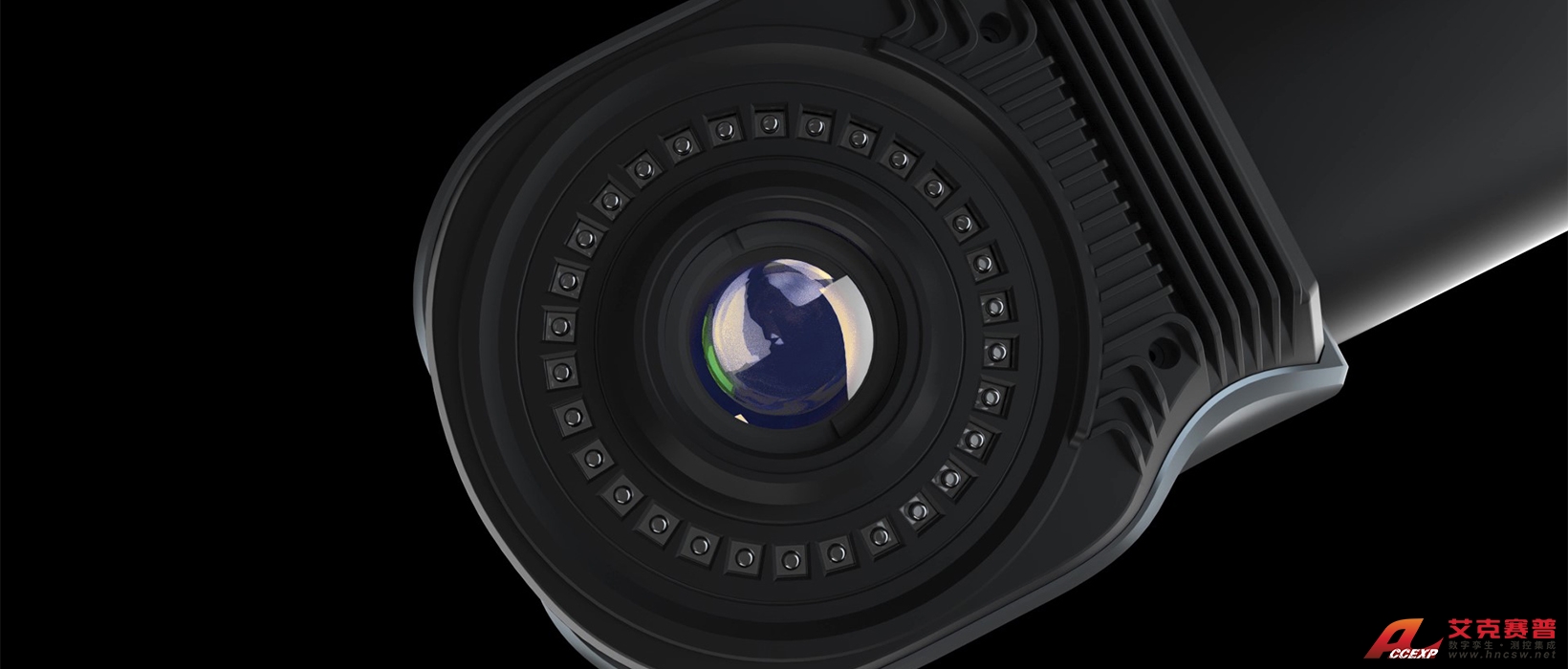

配備全新高性能超廣角工業相機，2500萬高像素，相比上一代清晰度提升至500%，重構工業像素新標桿。
強勁的動態自適應LED算法（DLA）和超遠景深性能，抗干擾能力強，視野開闊，輕松實現8.5 m范圍內高清高幀率的圖像捕捉。

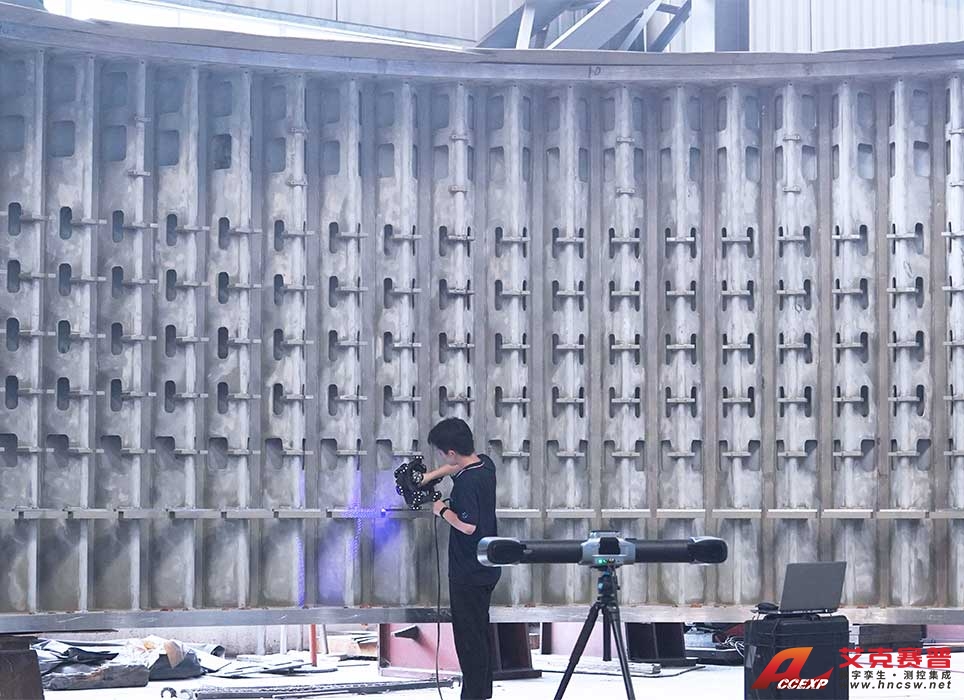

超大尺寸 一站掃描

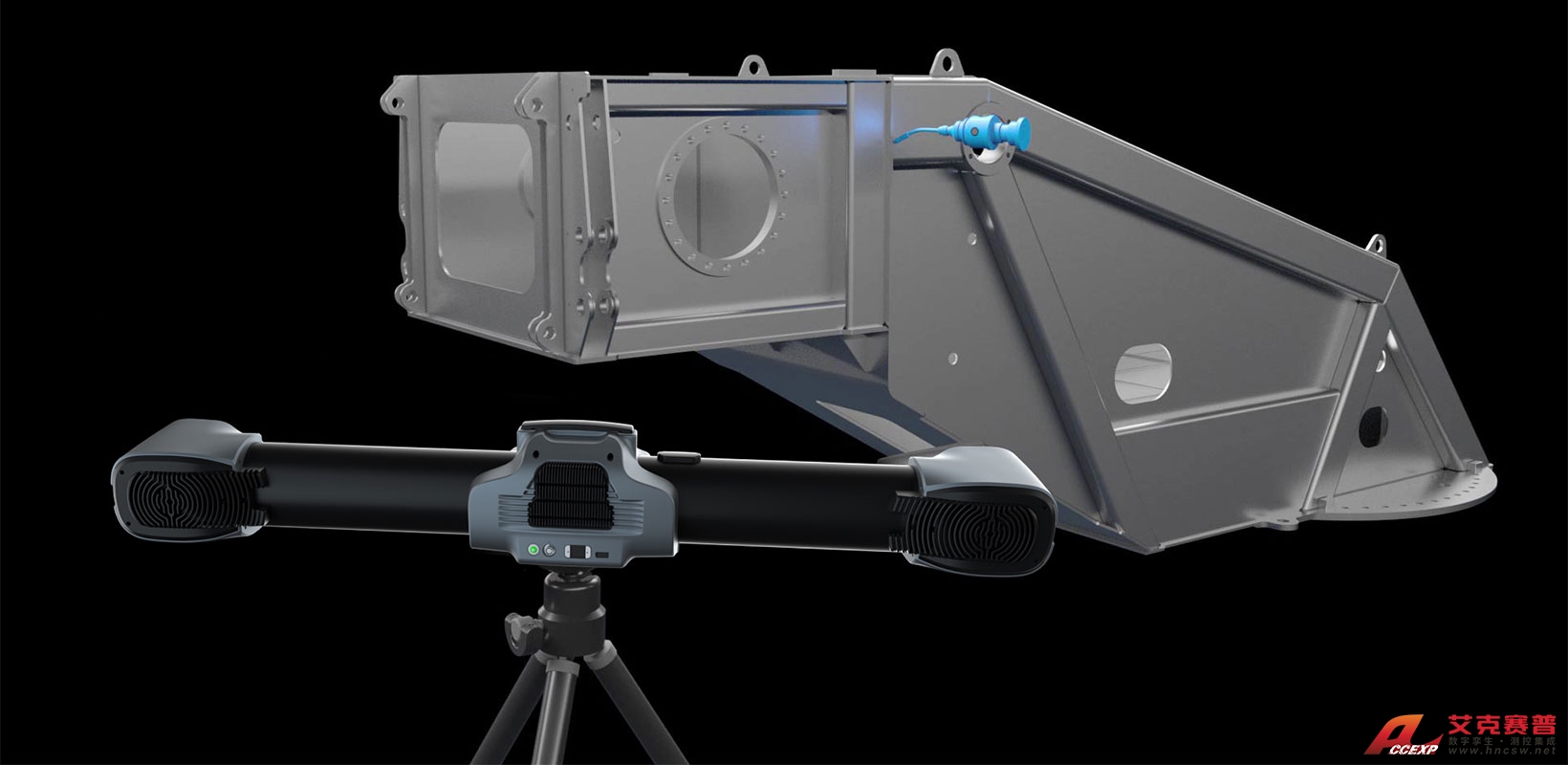

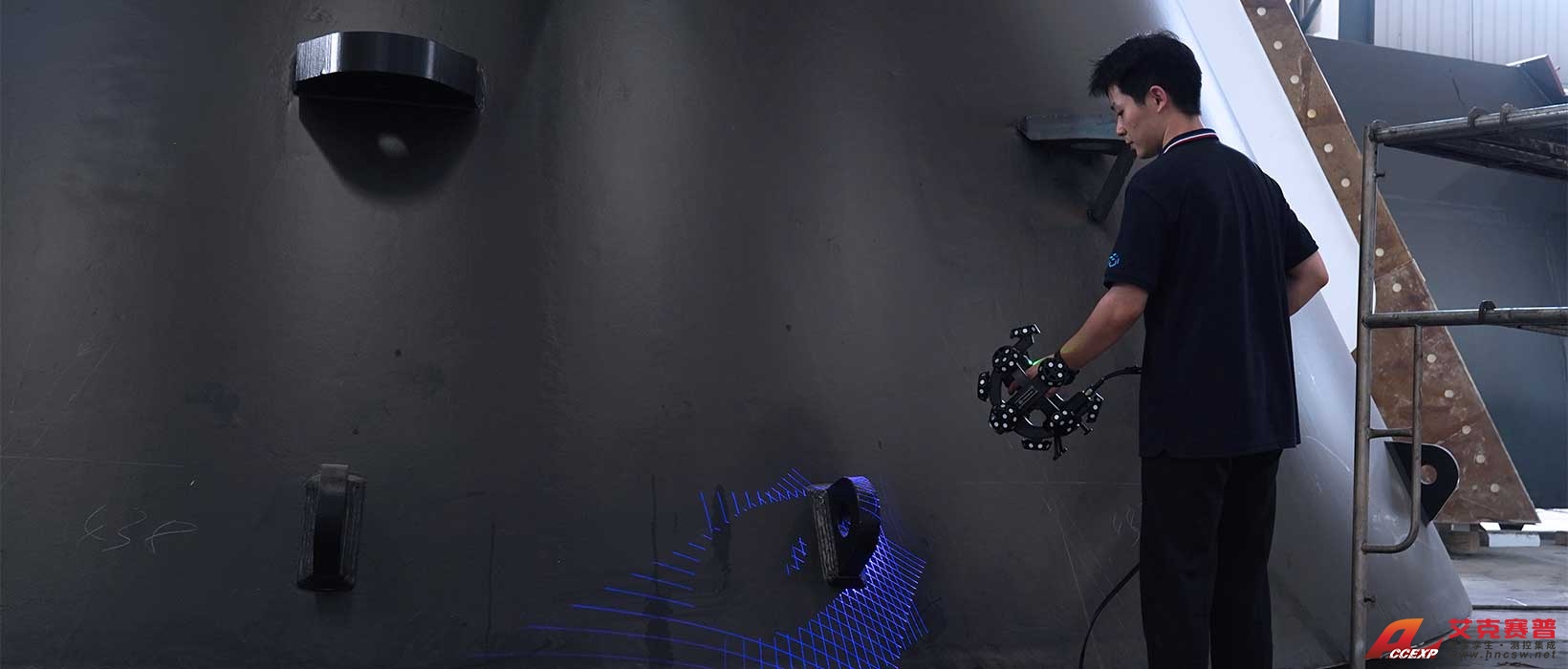

在超廣角可視范圍和突破性邊緣校準算法的加持下，大型項目，所見非凡，有效避免了大型工件測量中頻繁轉站的困擾，實現超大型項目一站式高精度掃描，讓每一次三維測量，都靈活高效。
邊緣計算 開創內核時代

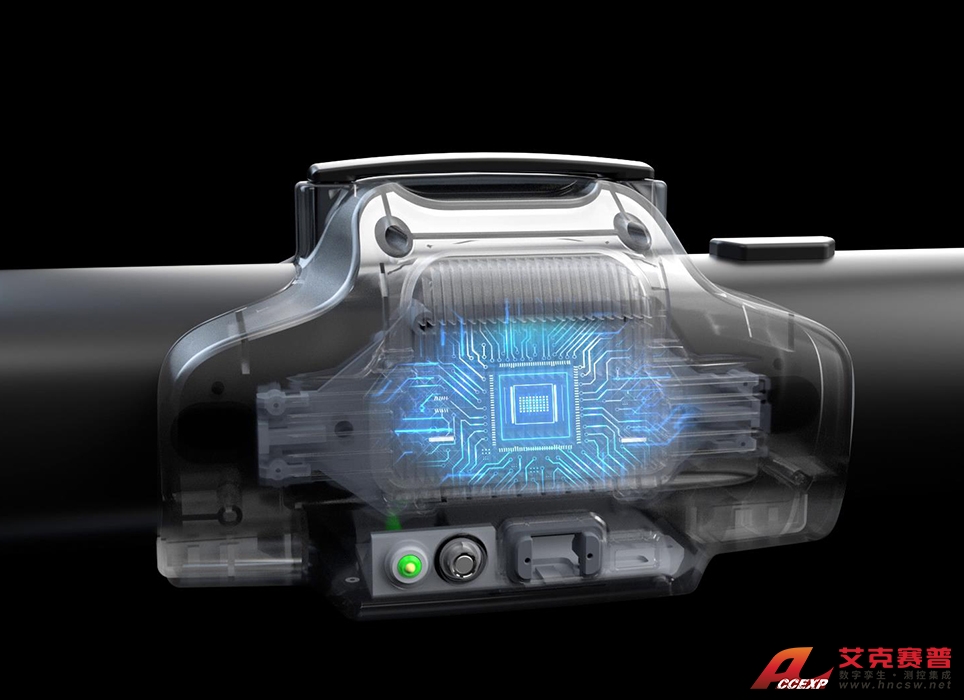

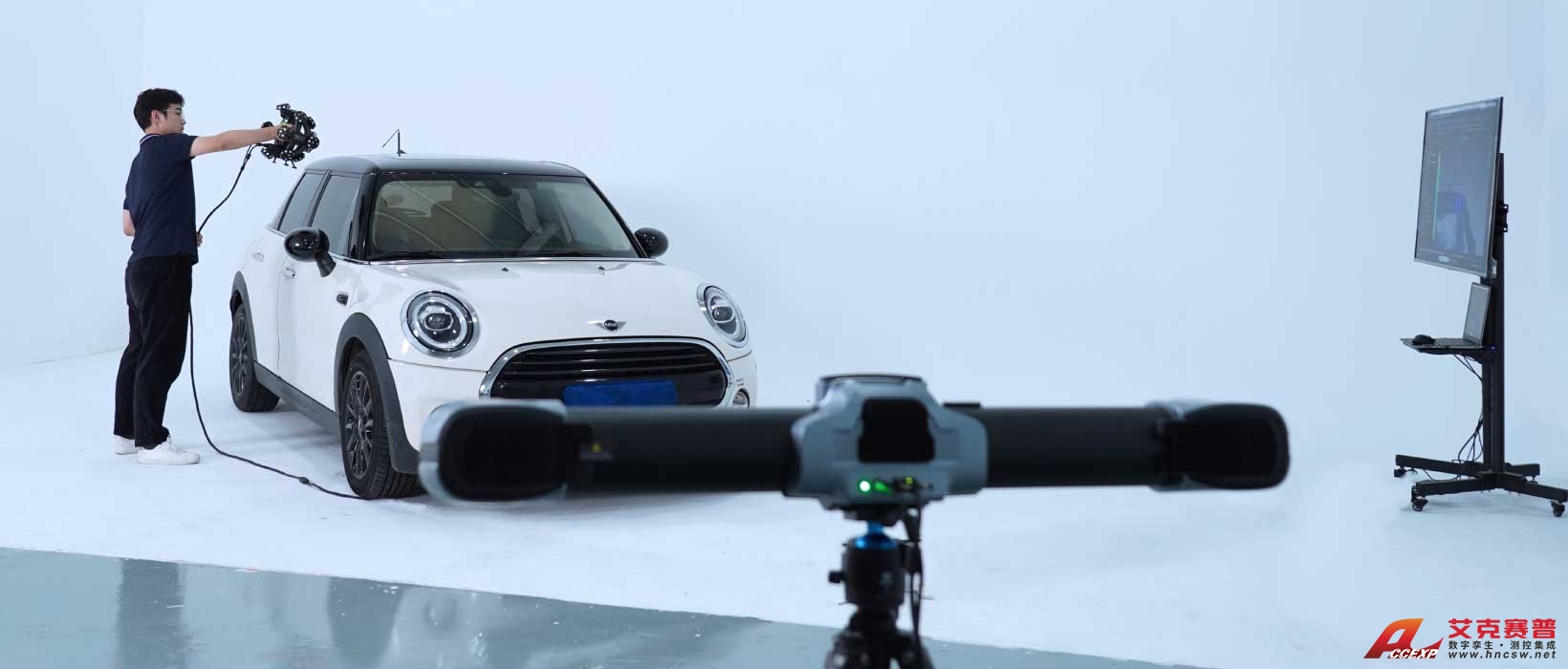

新一代光學跟蹤器i-Tracker，開創性地采用邊緣計算技術，賦予跟蹤器“強大性能”。擁有超清圖像捕捉能力和內置高性能數據運算引擎，實時穩定輸出坐標數據，無需占用計算機的運算資源，從源頭提升數據的可靠性，為高精度、高效的三維數據獲取保駕護航。
廣泛追蹤 精密出眾
從硬件性能到軟件算法的嚴格把控，打造產品性能的躍變升級，凸顯廣袤空間的隨心測量，測量體積約提升至300%，能輕松適應各類中大型物體的高精度測量。
| 測量范圍（m3） | 跟蹤器距離 | 測量精度 |
| 10.4 | 3.5 | 0.045 |
| 28.6 | 5.0 | 0.045 |
| 49.0 | 6.0 | 0.067 |
| 77 | 7.0 | 0.083 |
| 135 | 8.5 | 0.125 |
效率至上 刷新計量體驗新高度

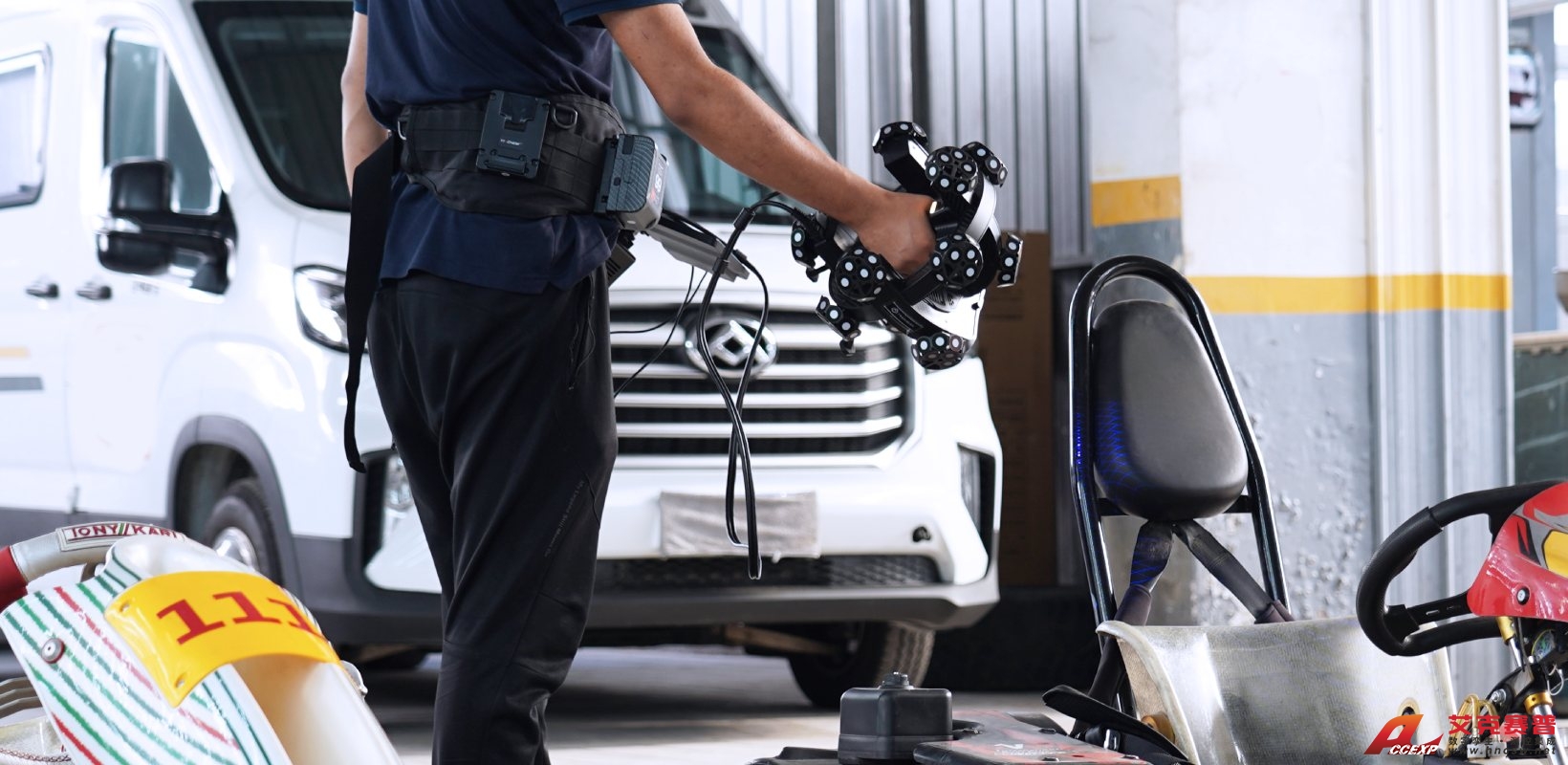

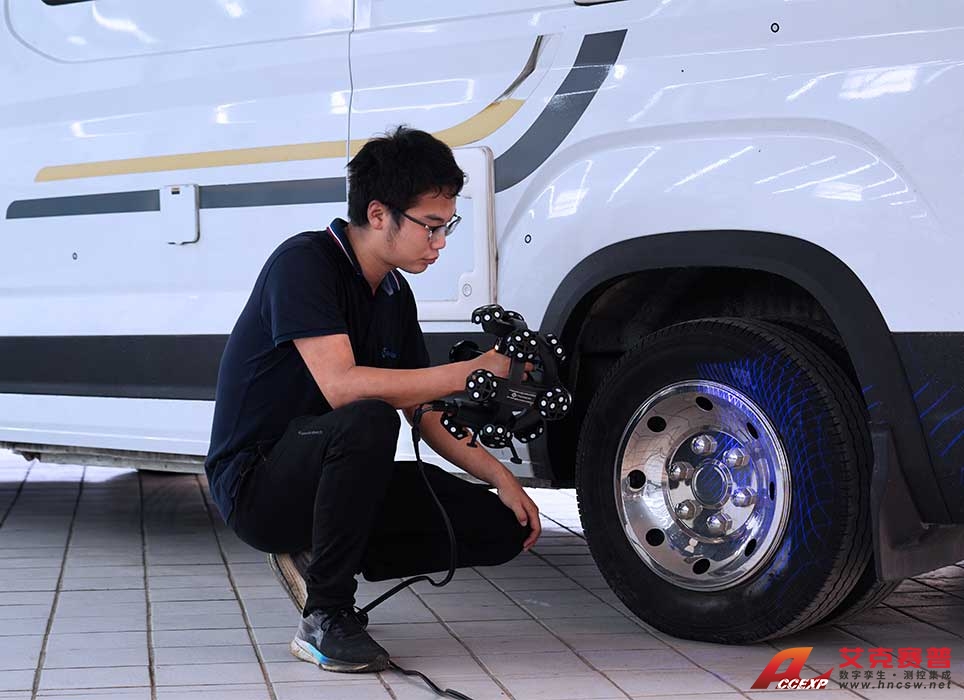

光學智能跟蹤，打造無需貼點、即刻掃描的體驗感；面對大型工件以及多工件同時掃描，一站式輕松快速檢測，無需轉站，很大程度提升了整體工作效率。
兩種數據傳輸方式個性化選擇：有線模式符合工業測量及數據保密標準，能遠距離穩定傳輸數據；還可選配外置無線網卡，即插即用，快速響應各類復雜場景的數據高速傳輸。
藝術與科技的跨界共鳴

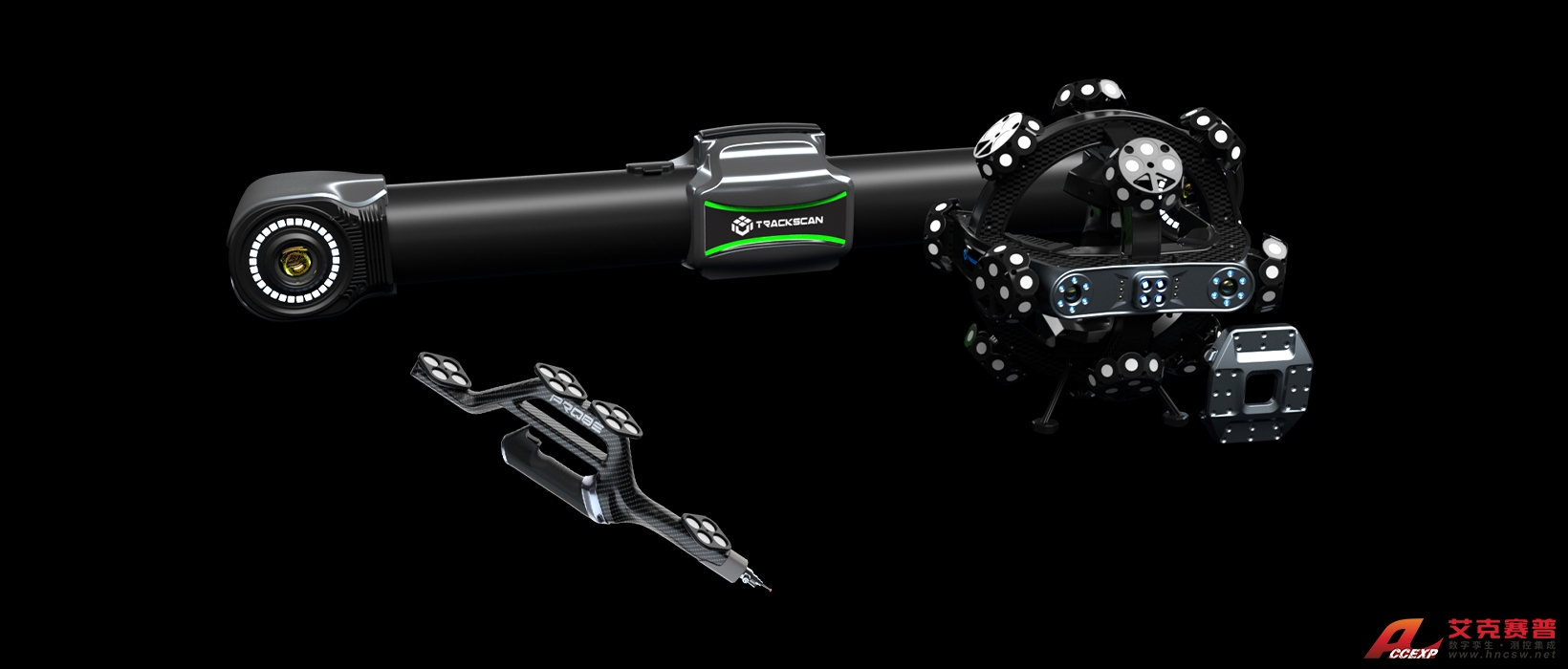

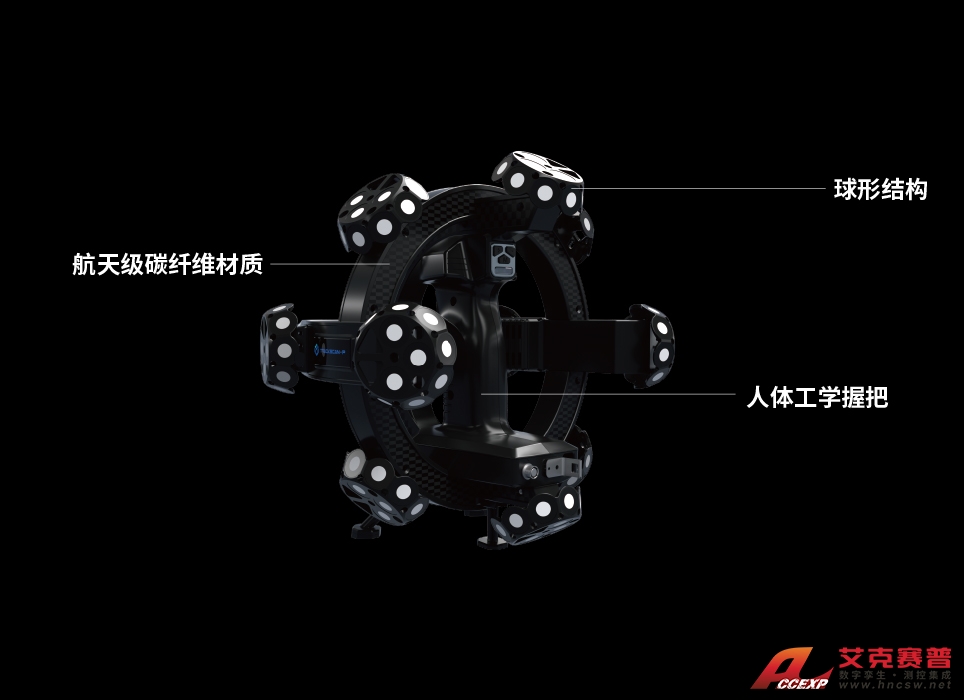

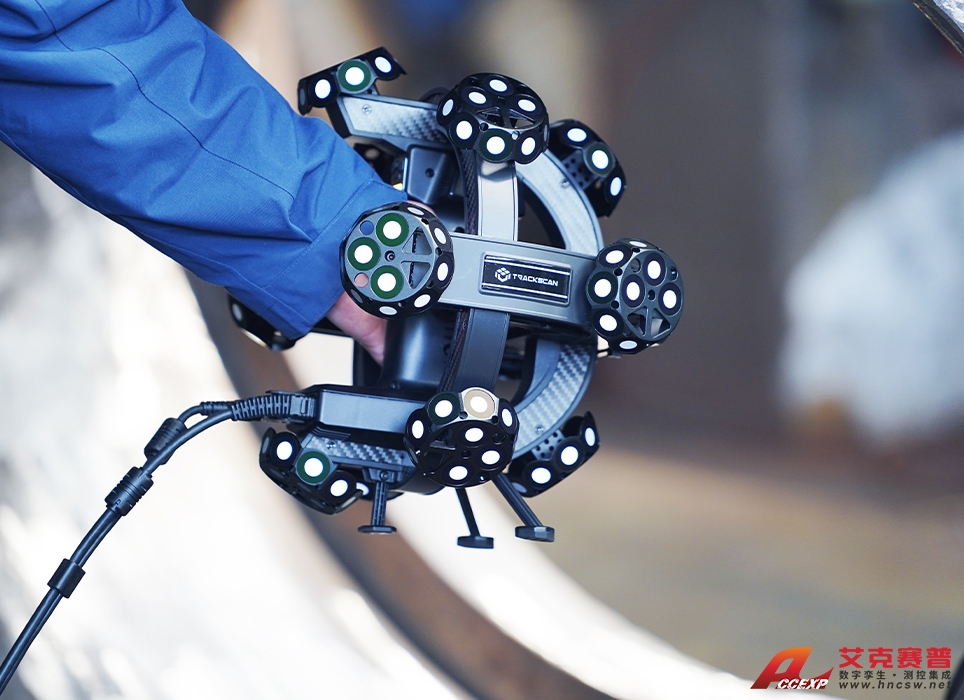

航天級碳纖維材質掃描儀i-Scanner，球形設計結構，堅固耐用；搭配一體式人體工程學控制握把，便于長時間單手靈活移動掃描儀，讓技術人員在不同的測量場景中，更加敏捷自如，帶來人機合一的掌控感。
i-Tracker動感的流線型燈帶組件，實時指示工作狀態；一體式鏤空格柵，超強散熱能力，保證跟蹤器長時間穩定工作。
多元場景 拓展萬般可能

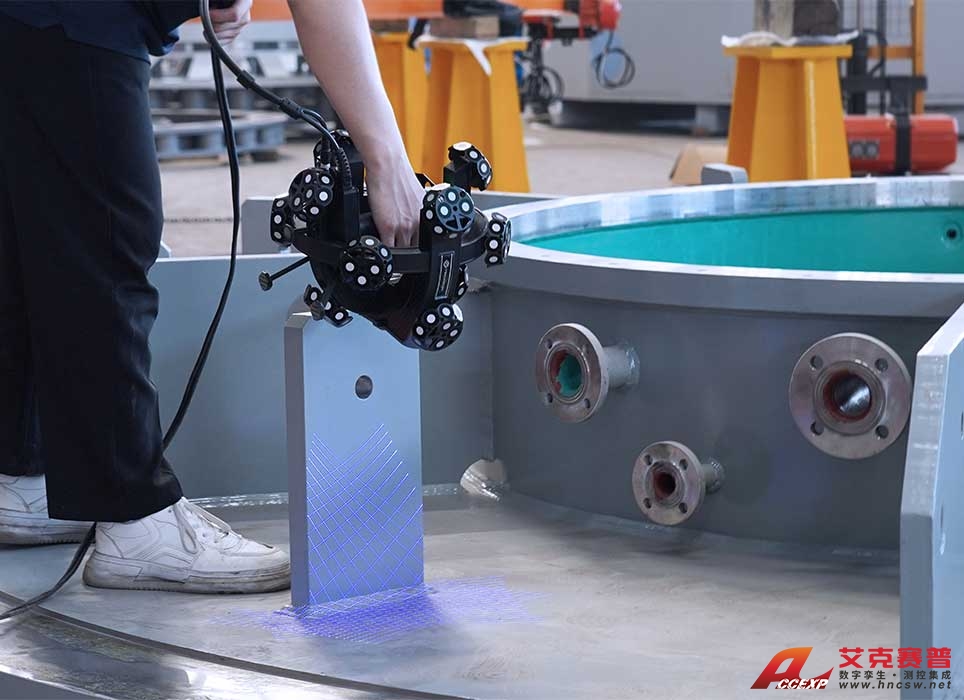

無影光孔測技術，利用高精度灰階邊緣算法，攻克了孔槽類封閉特征及螺紋孔測量的難題，保證了對應孔槽的位置度測量和重復性精度。

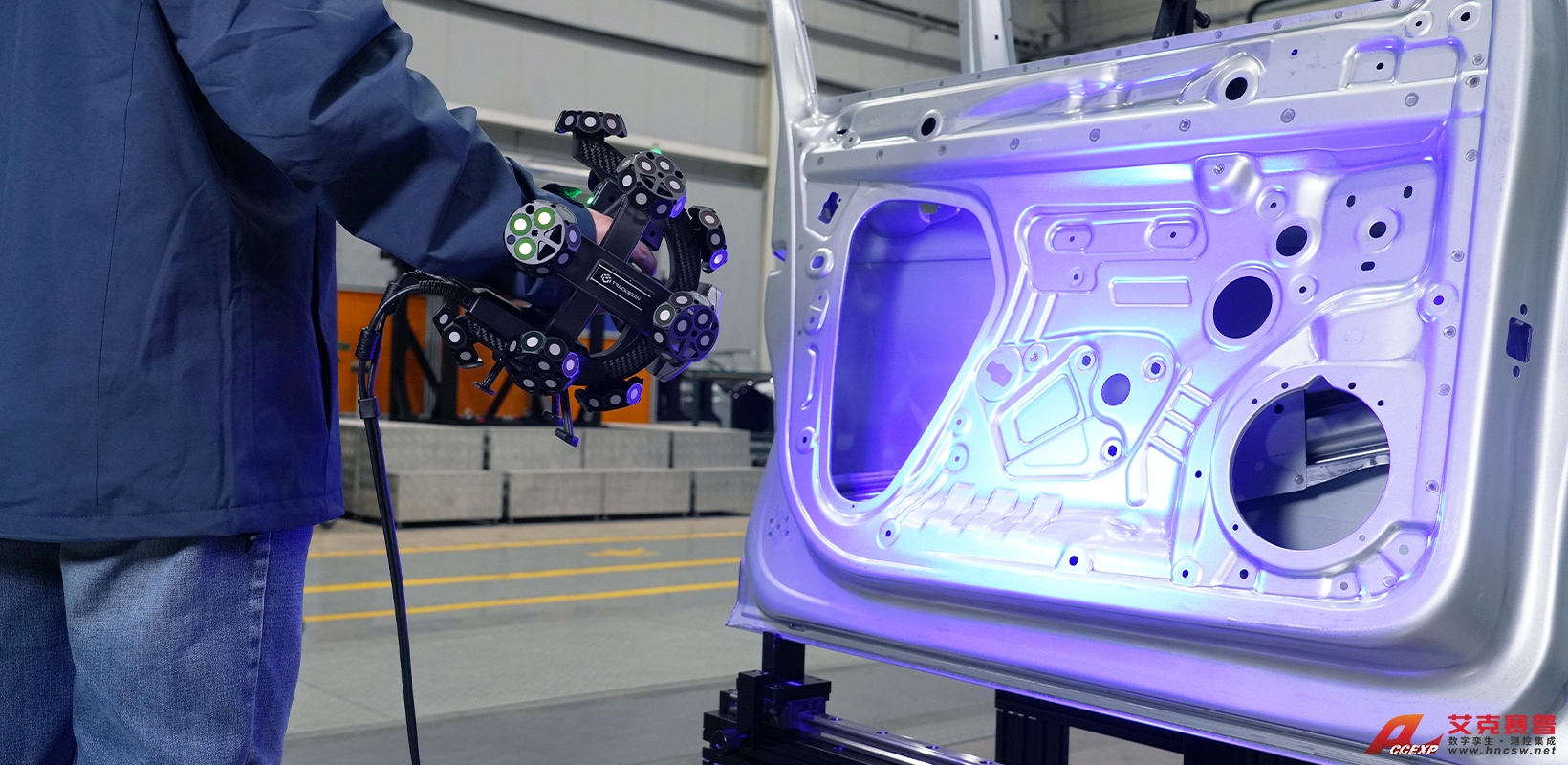

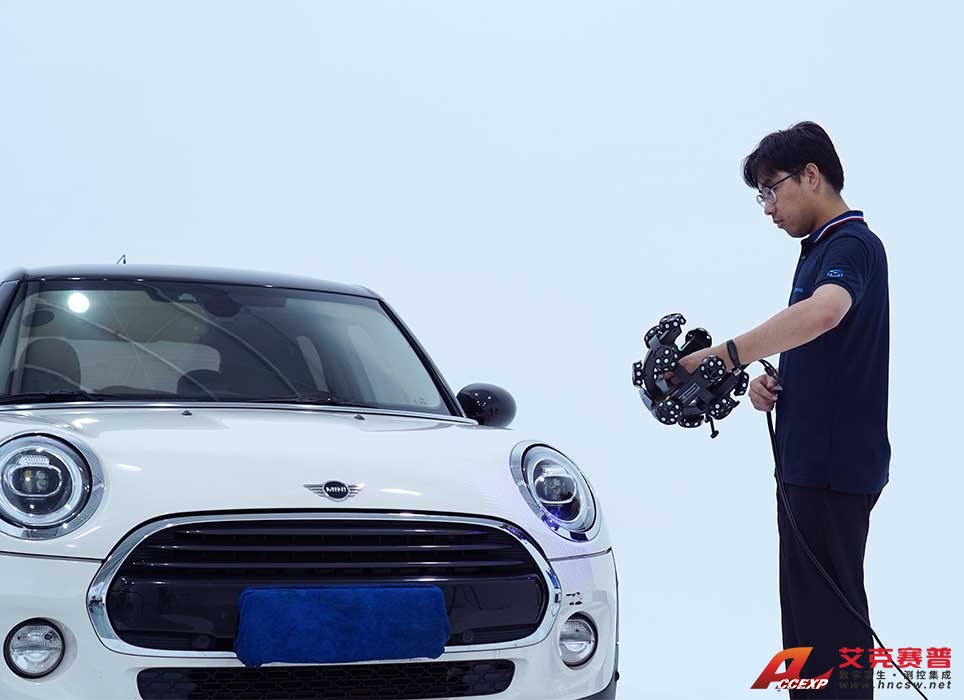

集成高適應性數據采集算法，輕松獲取光亮、彩色等不同材質物體表面的三維數據。

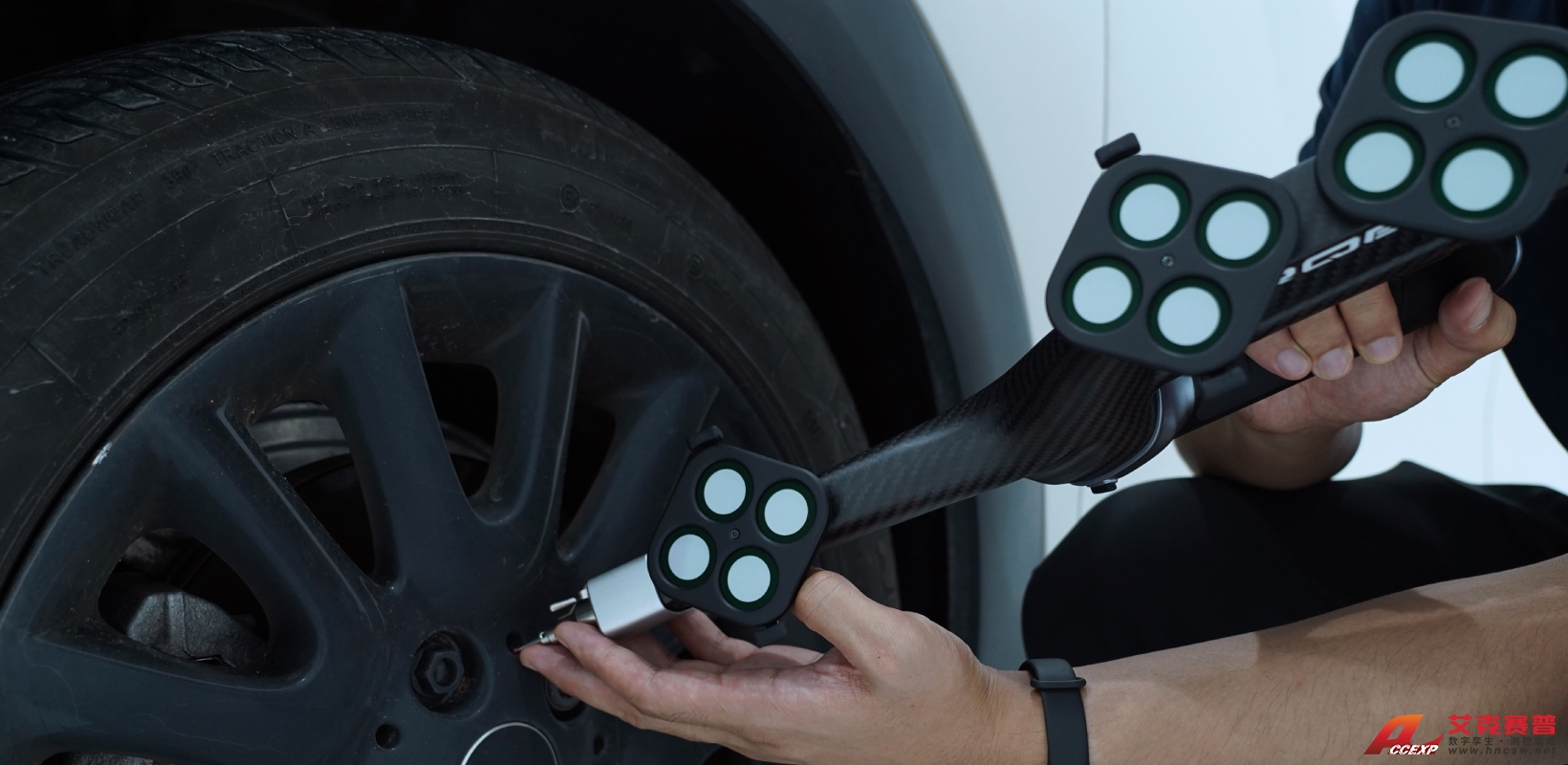

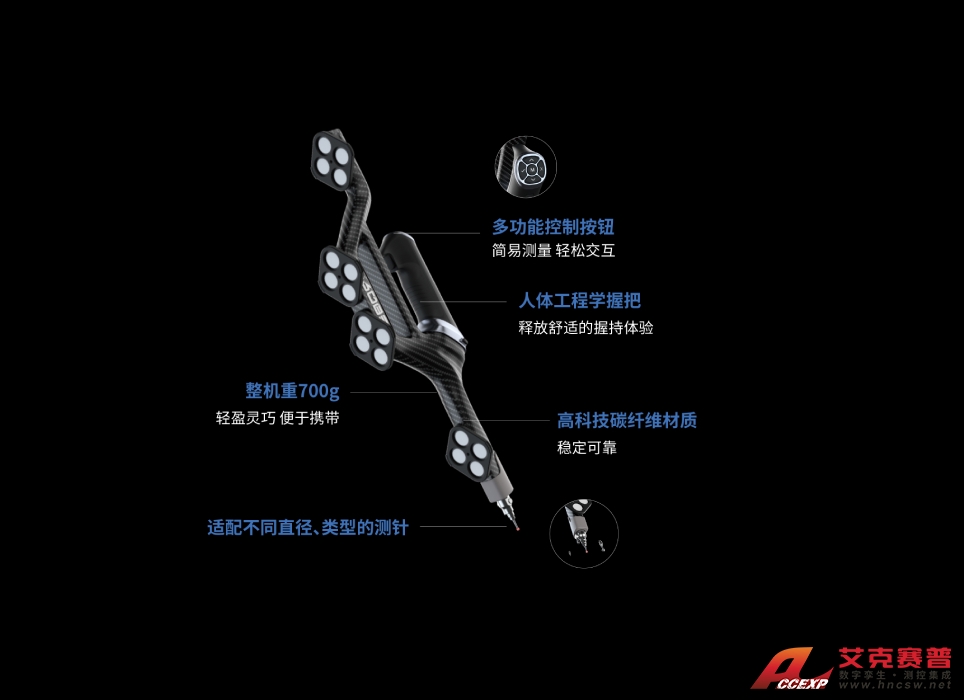

搭配測量光筆i-Probe，支持多測針適配，精準獲取基準孔、隱藏點等關鍵部位的三維數據，單點重復性可達0.025mm。
i-Tracker配合工具模擬器及路徑規劃軟件，生成M-Track機器人路徑智能規劃引導系統，集感知、規劃、執行于一體，快速響應多個領域不同規模的應用需求。
無影光孔測
材質適應性
i-Probe
M-Track
技術規格
| 型號 | TrackScan Sharp-S Plus | TrackScan-Sharp 49 | |
| 掃描模式 | 高速掃描 | 54束交叉藍色激光線 | 42束交叉藍色激光線 |
| 精細掃描 | 7束平行藍色激光線 | 7束平行藍色激光線 | |
| 深孔掃描 | 額外1束藍色激光線 | 額外1束藍色激光線 | |
| 精度(1) | 最高0.025 mm | 最高0.025 mm | |
| 最大掃描速率 | 4,860,000次測量/秒 | 2,600,000次測量/秒 | |
| 最大掃描面幅 | 800 mm × 700 mm | 500 mm × 600 mm | |
| 激光類別 | ClassⅡ（人眼安全） | ClassⅡ（人眼安全） | |
| 最高分辨率 | 0.020 mm | 0.020 mm | |
| 體積精度(2) | 10.4 m3（距離跟蹤器3.5 m） | 0.045 mm | 0.049 mm |
| 28.6 m3（距離跟蹤器5.0 m） | 0.045 mm | 0.067 mm | |
| 49.0 m3（距離跟蹤器6.0 m）(3) | 0.067 mm | 0.089 mm | |
| 77.0 m3（距離跟蹤器7.0 m） | 0.083 mm | / | |
| 135 m3（距離跟蹤器8.5 m）(4) | 0.125 mm | / | |
| 體積精度(配合 MSCAN 全局?jǐn)z影測量系統) | 0.044mm+0.012mm/m | 0.044 mm + 0.012 mm/m | |
| 掃描物體尺寸范圍 （建議） | 100~12000mm | 100~12000mm | |
| 基準距 | 300 mm | 300 mm | |
| 景深 | 400mm，800mm（大景深） | 400 mm | |
| 輸出格式 | .stl, .pj3, .igs, .asc等，可定制 | .stl, .pj3, .igs, .asc等，可定制 | |
| 工作溫度 | -10–40°C | -10–40°C | |
| 工作濕度（非冷凝） | 10-90% RH | 10-90% RH | |
| 接口方式 | USB 3.0, 網口 | USB 3.0, 網口 | |
| 認證 | CE, Rohs, WEEE, FCC | CE, Rohs, WEEE, FCC | |
| 專利技術 | CN106500627B, CN106500628B, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845B, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, CN214379242U, CN214379241U, CN214149174U, CN109000582B, CN112802002B, CN210567185U, CN211121096U, CN114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, CN218411072U, CN115325959B, CN218103238U, CN218103220U, CN114627249B, US11493326B2, CN115695763B, CN307756797S, CN218584004U | CN106500627B, CN106500628B, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845B, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, CN214379242U, CN214379241U, CN214149174U, CN109000582B, CN112802002B, CN210567185U, CN211121096U, CN114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, CN218411072U, CN115325959B, CN218103238U, CN218103220U, CN114627249B, US11493326B2, CN115695763B, CN307756797S, CN218584004U | |
| 孔位置精度 | 0.05mm | 0.05mm | |
(1) ISO 17025 實驗室認可：依據VDI/VDE 2634 part3 標準和JJF 1951規范，對尺寸探測誤差（PS）性能進行評估。 | |||
