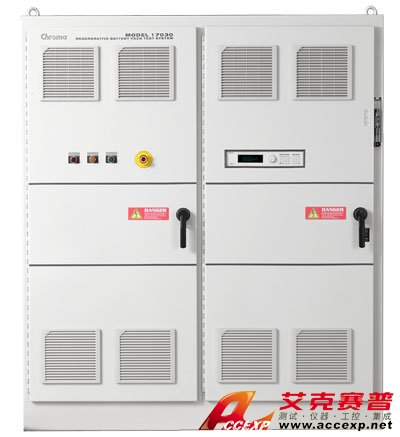

艾克賽普 Chroma 17030 能源回收式電池包測試系統
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 17030 能源回收式電池包測試系統是專門為高功率二次電池組 測試而開發的高精密充放電設備，采用可回收能 源設計架構，將電池組放電產生的電能回收再利 用，解決放電時能量虛耗的問題；鑒于能源議 題，綠能產品在生產時應該...
申請服務
- 產品介紹
艾克賽普 Chroma 17030 能源回收式電池包測試系統具備可并聯功能，可與相同型 號設備進行并聯，增加了使用者使用設備上的彈 性，可達到設備高利用率。
艾克賽普 Chroma 17030 能源回收式電池包測試系統具備工況模擬功能(動態電流 波形模擬測試)，電池組的使用方式都是快速與不 規格的電流狀態，透過工況模擬功能，電池組的 使用狀態才能真實的反應在電池上，硬體具備無 接縫式充放電轉換功能，可快速的進行充放電切 換，轉換過程中不會延遲，編程中設定模擬快速 充放電模式，可模擬電池實際使用狀態。并支援 FUDS的測試需求。
艾克賽普 Chroma 17030 能源回收式電池包測試系統搭配Battery pro軟體，具備彈 性的編程功能，可進行各通道完全獨立測試，符 合電池組高客制與多樣化的需求，符合二次電 池組的各項測試需求，具備高度的穩定性與安全 性，具備斷電復歸功能，讓使用者測試資料不中 斷。
高精準度的輸出與量測規格保障測試品質，適用 于需要可靠數據的檢測?？蓱玫漠a(chǎn)業范圍包含 電動車廠、儲能系統商，電池模組廠等，適合用 于：電池管理系統測試、電池組續航力測試等、 產品進出貨檢驗、設計驗證研究、電池組生產線 上容量學習(Learning)與直流內組測試等用途。
針對電池測試做了多項安全設計，測試過程有過 電壓、過電流、等異常檢出功能，保障測試過程 安全；資料保存機制，當遇到電腦異常與瞬時斷 電異?？蓪①Y料保存于記憶體不遺失并記錄中斷 狀態，重新啟動后可選擇繼續測試。
艾克賽普 Chroma 17030 能源回收式電池包測試系統系統特色

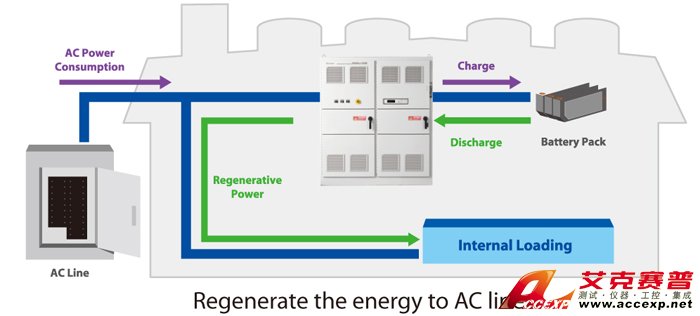

能源回收
- 可回收能源設計，不會產生巨大的熱能消耗
- 使用者可節省設備與環境降溫的空調費用
- 電網端電流總諧波失真低于5%
- 額定功率下，功率因素大于 0.9
- 額定功率下效率85%

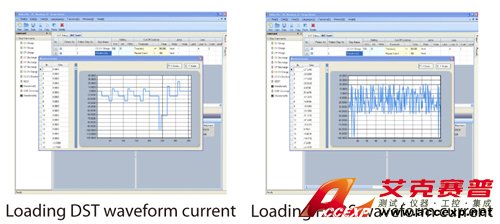

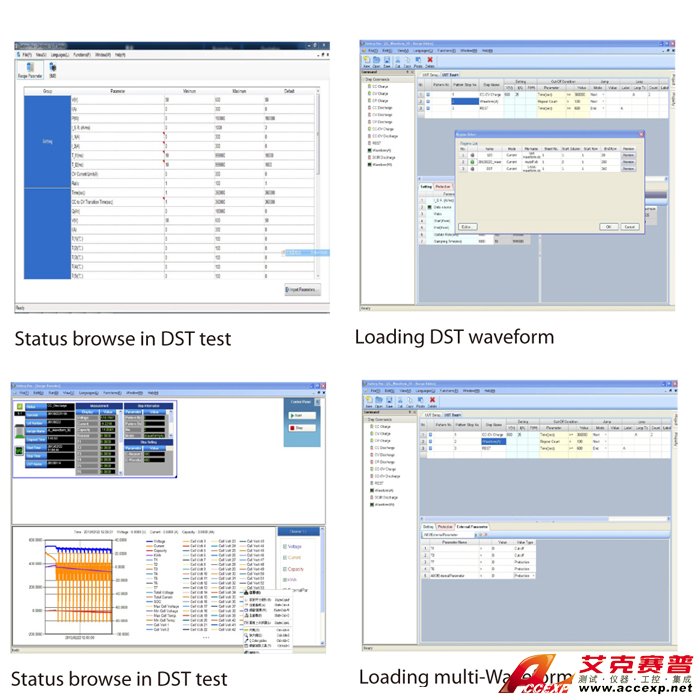

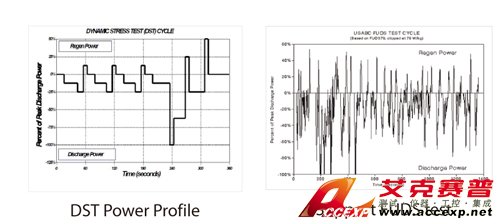

工況模擬 (動態電流波形模擬測試)
電池組的使用方式都是快速與不規格的電流狀態，透過工況類 比，電池組的使用狀態才能真實的反應在電池上。
- 類比電池實際使用的動態充放電波形，在此動態電流模式下 (Waveform)
- 工步可設定讀取指定電腦內存放電流波形的Excel檔案
- 每通道可儲存720,000點, 進行長時間動態測試，時間間隔可 設定10msec~999sec
并聯功能
具備可并聯功能
可與相同型號設備進行并聯，增加了使用者使用設備上的彈性，可達到設備高利用率。
- 可并聯 (同機型，最大可并聯4臺)
- 可獨立使用
高頻取樣量測技術(更精準容量測試)
一般電池測試機，使用電腦軟件中依據電流值計算電量。因為資料傳輸技術導致測試資料傳輸?shù)乃俣葧挥邢拗?，針對動態電流的容量計算，誤差就會

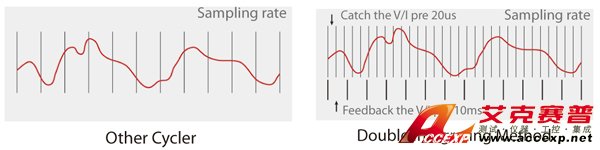

很大。Chroma 藉由提高取樣率(參考圖Chroma充放電機取樣速度示意圖)，改采每20us取電壓與電流值，并透過兩次積分法，最快以每10ms回傳回電腦
端，提供更佳精準的容量計算，電流變化時的資料不遺漏，不受資料傳輸速率影響。
- V/I 取樣率 – 50KHz (每20us取樣一點)
-
分段積分模式運算：
對 I 積分 – 電容量
對 V x I 積分 – 能量
功能說明
|
運行模式
截止條件
保護條件
測試紀錄
|
無段轉載
動態反應時間
斷電復歸
溫度量測
|

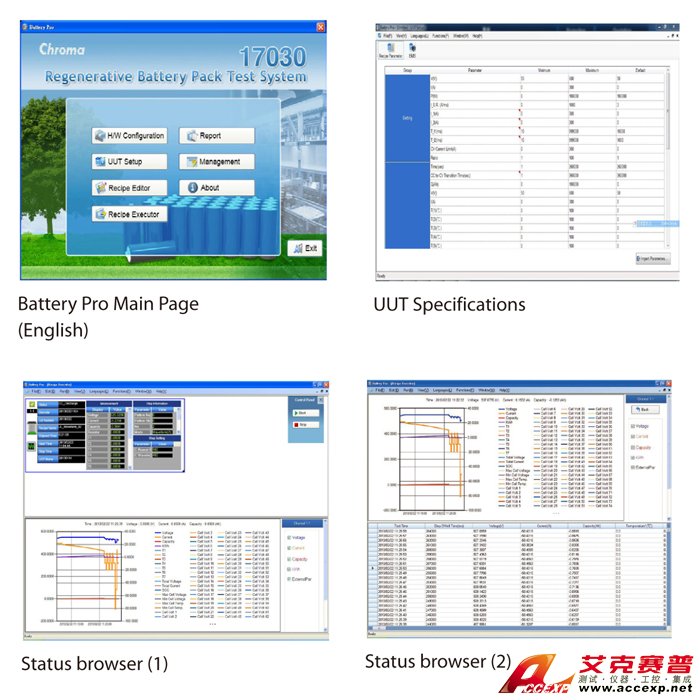

艾克賽普 Chroma 17030 能源回收式電池包測試系統自動測試系統軟體平臺
友善軟體介面
符合二次電池組的各項測試需求，具備高度的穩定性與安全性，并具備斷電資料保存回復功能， 防范任何資料遺漏的可能性。
- 友善介面：支援多語系，支援繁中／簡中／英文三種語言介面
- 即時監控：系統測試狀態即時瀏覽，無須等待，通道資料與系統整合資料可同時瀏覽
- 圖示管理：通道測試狀態透過不同圖示管理，一目了然，易看易懂易了解，立即對照狀態說明，了解測試狀態
- 使用權限設定：可設定使用者操作權限，方便管理
- 故障紀錄追蹤：獨立紀錄通道異常狀態
工步編輯
人性化測設程式編程可編輯各種充放電條件
- 可編輯255個充放電條件；具備雙層回圈功能 (Cycle & Loop)，每層可設定9999個回圈；可編輯動態充放電波形
- 可編輯各種充放電條件(定電壓／定電流／定功率／定電壓-限電流／動態電流／直流內阻)
- 截止條件：時間(秒)／電量(Ah)／電壓(V)／電流(A)／溫度(℃)
- 條件完成動作：下一步／結束／跳要到某一步／靜置
報表精靈和統計報告
- 可自定義報表格式，可產出 PDF、CSV、XLS 檔案格式，具備報表繪圖功能
- 可產出通道報表與截止報表

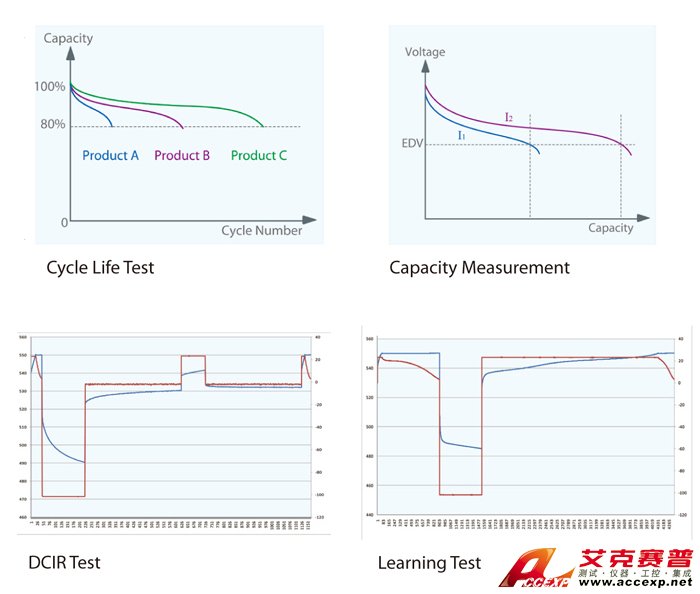

- 報表分析功能: 使用者可自行決定X與Y軸的參數，產出符合需求的測試報表，不需透過文書軟體產出報表?？僧a(chǎn)出壽命測試報表 (Life-cycle report)、容 量- 電壓比對報表(Q-V report)，充放電測試報表(V/I/T-time report)等。報表分析功能：使用者可自行決定X與Y軸的參數，產出符合需求的測試報表，使 用者不需透過文書軟體產出報表
艾克賽普 Chroma 17030 能源回收式電池包測試系統整合服務

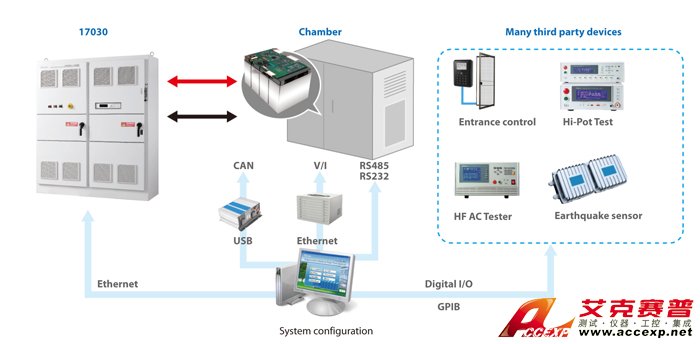

軟體整合
整合外部設備以達到使用者的測試目的，提高方便性(Option)。
- 透過軟體可整合恒溫恒濕箱，配合充放電測試做同步設定條件
- 透過數位IO介面或GPIB介面，可搭配外部儀器設備進行整合

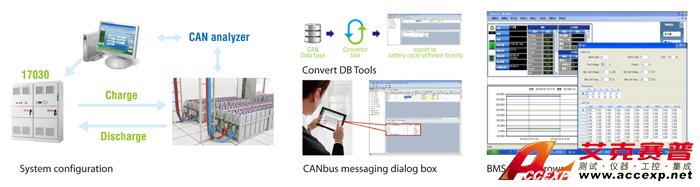

透過軟體可整合通訊介面裝置，在充放電過程中，讀取多組的電池管理系統(BMS)的資料，其條件可轉成保 護啟動條件或截止條件。
- 使用者自行鍵入所需要的訊息資訊
- 可透過Chroma 轉換程式，直接轉換業界常用的訊息資訊

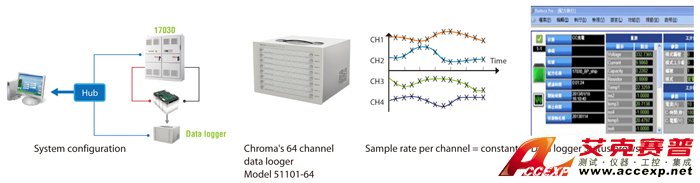

透過軟體可整合資料收集器，在充放電過程中，讀取多組的電壓與溫度紀錄，其條件可轉成保護啟動條件或截止條件。
固定的資料擷取速度可在大數量通道量測上顯的更為重要，Chroma 51101-64溫度/多功能記錄器的總頻寬可以是其他廠牌的好幾倍，不會因為 擷取速度太慢而失真，錯失短時間內關鍵的變化
