安泰 ATG-M60系列可控信號源模塊
名稱：其他儀器與工具
品牌：
型號：
簡介：ATG-M60系列是一款可控信號源模塊，由信號源、控制、監控、切換和供電等部分組成。主要功能是產生多種強度、頻率、波形可控，電壓較高、電流較大的交變信號；產生2路以持續、斷續、階梯、潮汐或浪涌式輸出，電壓較低的直流信號，交變信號與直流信號可...
申請服務
- 產品介紹

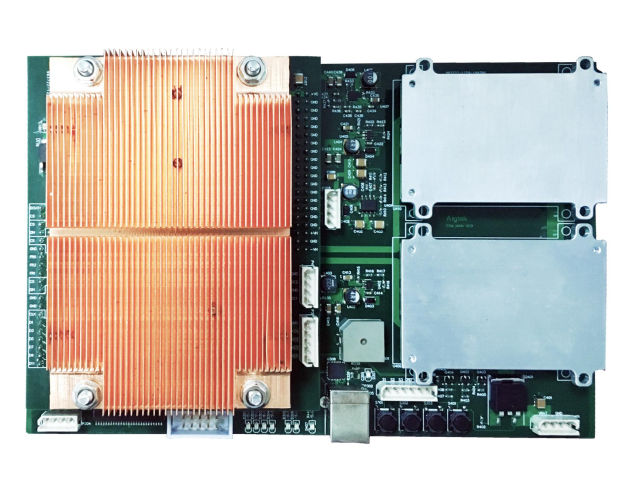

ATG-M60系列是一款可控信號源模塊，由信號源、控制、監控、切換和供電等部分組成。主要功能是產生多種強度、頻率、波形可控，電壓較高、電流較大的交變信號；產生2路以持續、斷續、階梯、潮汐或浪涌式輸出，電壓較低的直流信號，交變信號與直流信號可以不同時輸出。
輸出Output
輸出為molex插座，交流可輸出正弦波，方波，三角波，輸出電壓6~80Vp-p（間隔1Vp-p），直流可輸出1V~18V可調電壓（間隔0.1V）。
|
型號 |
ATG-M61 |
ATG-M63 |
ATG-M65 |
|
帶寬（-3dB） |
1kHz~100kHz |
1kHz~300kHz |
1kHz~500kHz |
|
輸出形式 |
單端輸出 |
單端輸出 |
單端輸出 |
|
通道數 |
四通道 |
四通道 |
四通道 |
|
輸出接口 |
5264-5P（可定制） |
5264-5P（可定制） |
5264-5P（可定制） |
|
輸出波形 |
正弦波，方波，三角波 |
正弦波，方波，三角波 |
正弦波，方波，三角波 |
|
輸出電壓 |
6~80Vp-p（間隔1Vp-p） |
6~80Vp-p（間隔1Vp-p） |
6~80Vp-p（間隔1Vp-p） |
|
最大輸出電流 |
1000mAp |
1000mAp |
1000mAp |
|
直流輸出接口特點 |
|||
|
型號 |
ATG-M61 |
ATG-M63 |
ATG-M65 |
|
通道數 |
雙通道 |
雙通道 |
雙通道 |
|
輸出接口 |
5264-4P（可定制） |
5264-4P（可定制） |
5264-4P（可定制） |
|
輸出電壓 |
1V~18V可調（間隔0.1V） |
1V~18V可調（間隔0.1V） |
1V~18V可調（間隔0.1V） |
|
最大輸出電流 |
300mA |
300mA |
300mA |
|
輸出保護 |
過載保護 |
過載保護 |
過載保護 |
|
程控接口 |
RS232或USB接口 |
RS232或USB接口 |
RS232或USB接口 |
|
供電電壓 |
DC21V ~ DC30V |
DC21V ~ DC30V |
DC21V ~ DC30V |
|
工作溫度 |
0°C ~ 45°C |
0°C ~ 45°C |
0°C ~ 45°C |
|
儲存溫度 |
-20°C ~ 50°C |
-20°C ~ 50°C |
-20°C ~ 50°C |
|
工作濕度 |
≤80% RH，無冷凝 |
≤80% RH，無冷凝 |
≤80% RH，無冷凝 |
|
尺寸（寬*高*深） |
120*30*180mm |
120*30*180mm |
120*30*180mm |
