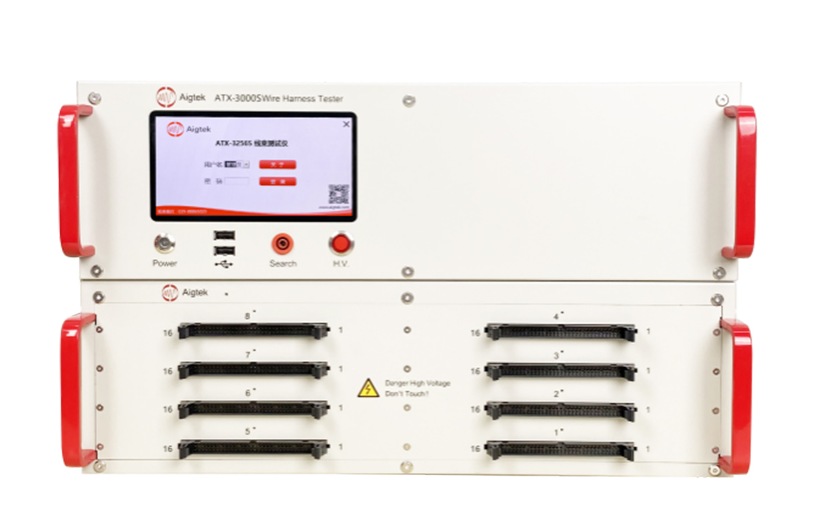

安泰 ATX-3000S系列臺式線束測試儀
名稱：其他儀器與工具
品牌：
型號：
簡介：ATX-3000S系列是臺式線束測試儀，專用于各種線纜，線束和排線品質及連接可靠性檢驗的多功能，自動化的線束參數測試系統。設備可單機操作，亦可連接至電腦操作，基于模塊化設計結構，四線制電阻測試，測試精度高。兼容智能化測試軟件，幫助客戶進行數...
申請服務
- 產品介紹
ATX-3000S系列是臺式線束測試儀，專用于各種線纜，線束和排線品質及連接可靠性檢驗的多功能，自動化的線束參數測試系統。設備可單機操作，亦可連接至電腦操作，基于模塊化設計結構，四線制電阻測試，測試精度高。兼容智能化測試軟件，幫助客戶進行數據對比分析。
主要特點應用領域
?設備可單機操作，亦可連接至電腦操作
?測試通道64/128/256/512，更多通道可快速擴展
?自學習功能，快速檢測未知線束的通路、短路、斷路等連接關系
?四線制電阻測試，測試精度高
?直流高壓檢測電壓DC50V~1510V
?交流高壓檢測電壓AC50V~1010V
?高壓檢測完成后自動復位，提高檢測安全性
?用于需要現場線束搶修，維護，測試等工作
?用于汽車線束測試
?用于航空、火箭等航空航天科學領域
?用于船舶、兵器等科學領域測試
?用于家電、電腦、通訊設備等電子行業
?用于印刷電路板、配電盤、控制器等復雜多芯的通道測試
更多型號
?ATX-3064S：64點臺式線束測試儀
?ATX-3128S：128點臺式線束測試儀
?ATX-3256S：256點臺式線束測試儀
?ATX-3512S：512點臺式線束測試儀
選配附件
?RS232、USB等接口及程控軟件
?轉接箱、轉接板
?高壓測試線
|
產品規格（ATX-3000S） |
|||||||||||
|
產品型號 |
ATX-3064S |
ATX-3128S |
ATX-3256S |
ATX-3512S |
|||||||
|
最大檢查點數 |
64 |
128 |
256 |
512 |
|||||||
|
測試端口數量（個） |
4 |
8 |
16 |
32 |
|||||||
|
檢測端口類型 |
歐姆龍64PIN卡扣式牛角插座（XG4A-6434） |
||||||||||
|
測試內容 |
通斷測試 |
√ |
|||||||||
|
耐壓測試 |
√ |
||||||||||
|
測試內容 |
絕緣電阻測試 |
√ |
|||||||||
|
二線制電阻測試 |
√ |
||||||||||
|
四線制電阻測試 |
√ |
||||||||||
|
瞬斷測試 |
√ |
||||||||||
|
PinSearch |
√ |
||||||||||
|
用戶界面 |
表示方式 |
5.5寸，1080P AMOLED |
|||||||||
|
操作方法 |
觸摸屏操作（可外接鼠標、鍵盤） |
||||||||||
|
操作系統 |
Windows10 |
||||||||||
|
語言 |
簡體中文 |
||||||||||
|
存儲端口 |
USB |
||||||||||
|
無線通信端口 |
WIFI |
||||||||||
|
控制端口 |
RS232/USB |
||||||||||
|
RTC實時時鐘 |
支持 |
||||||||||
|
RTC電池 |
使用壽命3年 |
||||||||||
|
打印機 |
USB接口通用打印機/無線連接打印機，例如：hp427fdw、hpM126nw等 |
||||||||||
|
數據保存時間 |
5年以上，溫度：-20℃~50℃ ，濕度：40% |
||||||||||
|
供電電壓 |
AC100V-240V/50~60Hz |
||||||||||
|
環境條件 |
工作溫度：0~45℃；存儲溫度：-20℃~50℃; 工作濕度：5%～70%RH，無冷凝 |
||||||||||
|
主機外形尺寸（寬*高*深） |
450*135*467mm |
||||||||||
|
從機外形尺寸（寬*高*深） |
450*135*467mm |
||||||||||
|
主機重量 |
15.6kg |
15.6kg |
15.6kg |
15.6kg |
|||||||
|
從機重量 |
13.1kg |
15.1kg |
19.1kg |
38.2kg |
|||||||
|
檢測規格/參數 |
|||||||||||
|
導通測試 |
檢測電壓 |
DC5Vmax，±5% |
|||||||||
|
檢測電流 |
1Amax，±1% |
||||||||||
|
導通測試 |
電阻量程 |
0.05Ω~10kΩ（默認500Ω），±5% |
|||||||||
|
耐壓測試 |
檢測電壓 |
50V~1010VAC，±（0.5%+3V） |
|||||||||
|
漏電流量程 |
0.005mA~5mA，±（1%+0.005mA） |
||||||||||
|
加壓方式 |
AVM加壓 |
||||||||||
|
檢測時間 |
2s~999s/回路（手動可設置） |
||||||||||
|
絕緣電阻 測試 |
檢測電壓 |
50V~1510VDC，±（0.5%+1V） |
|||||||||
|
絕緣電阻量程 |
10KΩ~10MΩ，±(5%+2KΩ) 10MΩ~1000MΩ，±(10%+1M) 1000MΩ~2000MΩ，±（20%+100M） |
||||||||||
|
加壓方式 |
AVM加壓 |
||||||||||
|
檢測時間 |
2s~999s/回路（手動可設置） |
||||||||||
|
二線制 電阻測試
|
檢測電壓 |
DC10Vmax(10uA,100uA,1mA) DC5Vmax(10mA,100mA,1A) |
|||||||||
|
檢測電流 |
10 uA，100 uA，1mA，10 mA，100mA，1A |
||||||||||
|
電阻量程 |
1Ω~1MΩ |
||||||||||
|
檢測精度 |
檔位 |
滿量程刻度 |
分辨率 |
精度 |
激勵電流 |
||||||
|
1Ω |
1.1000Ω |
0.0001Ω |
±(2%+1Ω) |
1A±20mA |
|||||||
|
10Ω |
11.000Ω |
0.001Ω |
±(2%+1Ω) |
100mA±2mA |
|||||||
|
100Ω |
110.00Ω |
0.01Ω |
±(2%+3Ω) |
10mA±0.2mA |
|||||||
|
1kΩ |
1.1000kΩ |
0.0001kΩ |
±(2%+0.005 kΩ) |
1mA±0.02mA |
|||||||
|
10kΩ |
11.000kΩ |
0.001kΩ |
±(2%+0.02 kΩ) |
100uA±2uA |
|||||||
|
100kΩ |
110.00kΩ |
0.01kΩ |
±(2%+0.2kΩ) |
10uA±0.2uA |
|||||||
|
1MΩ |
1.1MΩ |
0.1kΩ |
±(5%+2kΩ) |
10uA±0.2uA |
|||||||
|
電阻測試 |
檢測電壓 |
DC10Vmax(10uA,100uA,1mA) DC5Vmax(10mA,100mA,1A) |
|||||||||
|
檢測電流 |
10 uA，100 uA，1mA，10 mA，100mA，1A |
||||||||||
|
電阻量程 |
0.001Ω~1MΩ |
||||||||||
|
檢測精度 |
檔位 |
滿量程刻度 |
分辨率 |
精度 |
激勵電流 |
||||||
|
四線制 電阻測試 |
1Ω |
1.1000Ω |
0.0001Ω |
±（1%+0.002Ω） |
1A±20mA |
||||||
|
10Ω |
11.000Ω |
0.001Ω |
±（1%+0.02Ω） |
100mA±2mA |
|||||||
|
100Ω |
110.00Ω |
0.01Ω |
±（1%+0.2Ω） |
10mA±0.2mA |
|||||||
|
1kΩ |
1.1000kΩ |
0.0001kΩ |
±（1%+2Ω） |
1mA±0.02mA |
|||||||
|
10kΩ |
11.000kΩ |
0.001kΩ |
±（1%+20Ω） |
100uA±2uA |
|||||||
|
四線制 電阻測試 |
檢測精度 |
100kΩ |
110.00kΩ |
0.01kΩ |
±（1%+0.2kΩ） |
10uA±0.2uA |
|||||
|
1MΩ |
1.1MΩ |
0.1kΩ |
±（5%+2kΩ） |
10uA±0.2uA |
|||||||
|
瞬斷測試 （64） |
檢測方式 |
單通道 |
|||||||||
|
瞬斷檢測寬度 |
10ms |
||||||||||
|
檢測時間 |
2s~999s（或到停止測試按鈕按下為止） |
||||||||||
