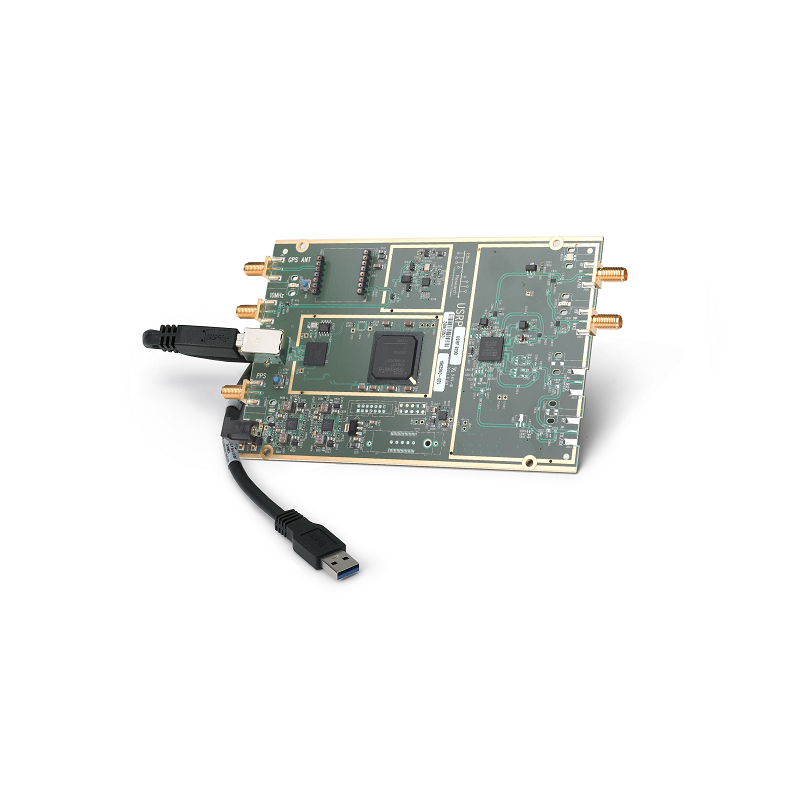

美國NI USRP B200（僅主板） 單通道收發器 （70 MHz - 6GHz）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述USRP B200 提供完全集成的單板通用軟件無線電外設平臺，具有 70 MHz –6 GHz 的連續頻率覆蓋范圍。 它專為低成本實驗而設計，結合了提供高達 56MHz 實時帶寬的完全集成的直接變頻收發器、開放且可重新編程的 Spart...
申請服務
- 產品介紹
概述
USRP B200 提供完全集成的單板通用軟件無線電外設平臺，具有 70 MHz –6 GHz 的連續頻率覆蓋范圍。 它專為低成本實驗而設計，結合了提供高達 56MHz 實時帶寬的完全集成的直接變頻收發器、開放且可重新編程的 Spartan6 FPGA，以及快速方便的總線供電的 SuperSpeed USB 3.0 連接.對UHD（USRP硬件驅動程序）軟件的全面支持使您可以立即開始使用GNU Radio進行開發，使用OpenBTS制作自己的GSM基站原型，并將代碼從B200無縫過渡到更高性能的工業就緒USRP平臺。外殼附件套件允許綠色 PCB 設備（修訂版 6 或更高版本）的用戶組裝保護鋼外殼。
低成本特別提款權試驗
在廣泛的應用中試驗 USRP B200，包括：FM 和電視廣播、蜂窩網絡、GPS、WiFi、ISM 等。用戶可以立即在 GNURadio 中開始原型設計，并參與開源 SDR 社區。USRP 硬件驅動程序? （UHD） 軟件的全面支持允許從現有設計中無縫重用代碼，與 HDSDR 和 OpenBTS 等開源應用程序兼容，以及升級到行業就緒型 USRP 系統的路徑，以滿足應用要求。
B210 系統架構
USRP B200 上的集成射頻前端采用新型 ADI AD9364 設計，AD9364 是一款單芯片直接變頻收發器和數字基帶處理器，能夠傳輸高達 56 MHz 的實時射頻帶寬。B200采用AD9364的一個信號鏈，允許其由總線供電，并降低了軟件和硬件設計的復雜性。AD9364的板載信號處理和控制由Spartan6 XC6SLX75 FPGA執行，該FPGA使用超高速USB 3.0連接到主機PC。USRP B200 實時系統吞吐量基準為 61.44MS/s 正交，為主機 PC 提供完整的 56 MHz 瞬時射頻帶寬，以便使用 GNURadio SDR 設計環境進行額外處理。
特征
首款完全集成的USRP器件，具有70 MHz –6 GHz的連續射頻覆蓋范圍
全雙工操作，實時帶寬高達 56 MHz（正交 61.44MS/s）
使用 SuperSpeed USB 3.0 實現快速便捷的總線供電連接
GNURadio 和 OpenBTS 通過開源 USRP 硬件驅動程序? （UHD） 提供支持
開放且可重新配置的 Spartan 6 XC6SLX75 FPGA，采用免費的 Xilinx 工具（適用于高級用戶）
ADI公司AD9364 RFIC的早期原型設計平臺，這是一款具有混合信號基帶的全集成直接變頻收發器
鋼制外殼附件套件可用于綠色 PCB 設備

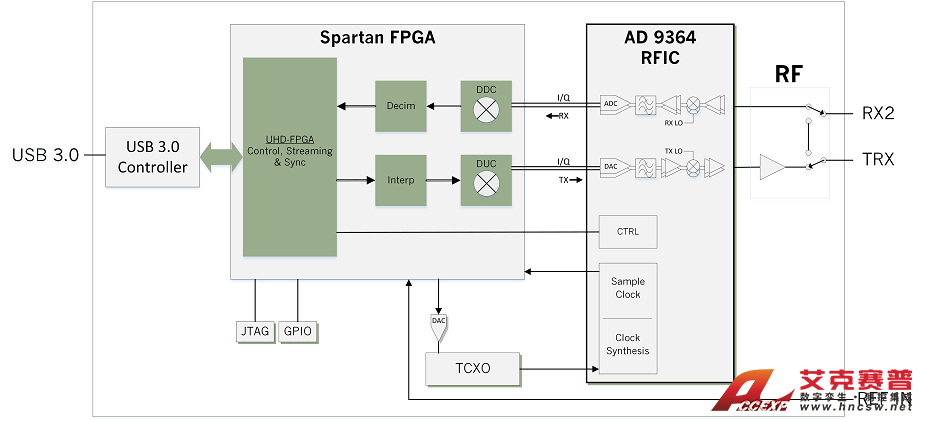

方框圖
