入門篇CCD（像素）與圖像處理的基礎知識
2017-05-11
您對于圖像處理（照相機檢查）感興趣嗎？您是否想過將生產線上的目視檢查變成自動化檢查？您是否曾經由于難以實施而取消了引進圖像處理設備的計劃？如果您對于上述任何一個問題回答了“是”，那么，請您一定要閱讀一下本資料

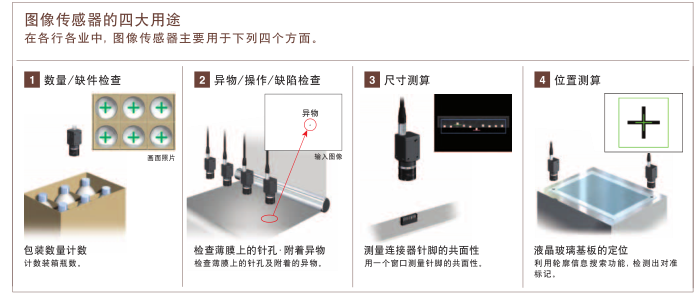

1 - 1 圖像傳感器的典型應用
圖像處理的一個長處是可以在平面上對于檢查對象進行處理。因此，圖像處理被廣泛應用于自動檢查，用來取代目視檢查或目視確認。
1 - 2 關于攝像元件 CCD
數碼相機的構造與傳統的膠片式相機（模擬式）基本相同。所不同的是數碼相機中使用被稱為 CCD 的光電轉換元件代替膠片，圖像則作為數字信息采入。CCD 即相當于模擬式相機的膠片，那么它又是如何將圖

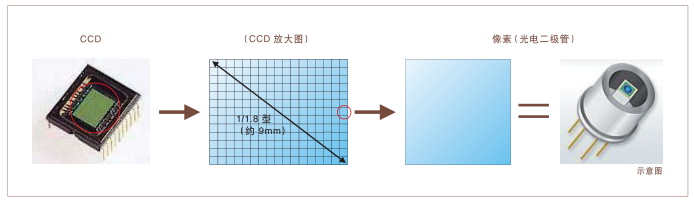

像轉換為數字信號的呢CCD 是英語 Charge Coupled Device（電荷耦合元件）的縮寫，是一種將圖像轉換為電信號的半導體元件。大小約為長寬各 1 厘米左右，由類似棋盤的格狀排列的小像素 (pixel) 組成。用相機拍攝風景時，拍攝對象發出的光通過鏡頭在 CCD 上成像。光到達 CCD 的某個像素時，將根據光的強度產生相應的電荷。將該電荷的大小讀取為電信號，即可獲得各像素上光的強度（濃度值）。換言之，每個像素都是一個可以檢測光強度的傳感器（光電二極管）。所謂 200 萬像素 CCD 就是一個由 200 萬個光電二極管構成的集合體。
在檢測位置及檢測物體的尺寸均已確定的情況下，使用一個光電傳感器就可以檢測該位置是否存在該物體。但是，在生產線上的位置不確定、工件有不同尺寸，或者不只是檢查工件是否存在，而是要測量工件大小、尺寸時，則使用一個光電傳感器是遠遠不夠的。通過使用由數十萬或數百萬個傳感器構成的 CCD，可以實現包括第一頁中所述的四種檢查在內的多種檢查或檢測。
CCD 是數十萬—數百萬個傳感器的集合體。使用 CCD 可以實現一個傳感器所不能實現的多種檢查/檢測目的
1 - 3 圖像處理中像素數據的活用方法：

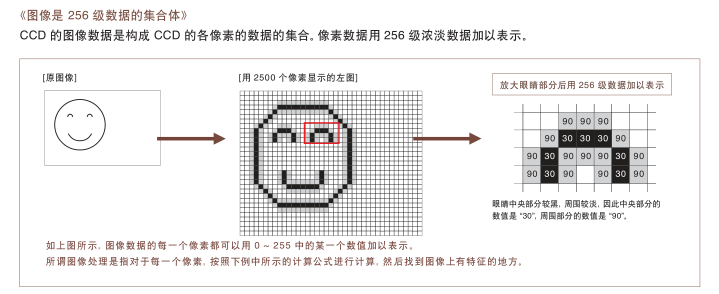

前面談到，CCD 的各像素可以檢測光強度并使之數字化，而利用數十萬到數百萬個這樣的數據就可以實現圖像處理。不知道大家是否可以理解？作為本講的最后部分，下面將簡單說明一下各像素將光強度作為何種數據傳給控制器、而控制器又是如何處理這樣的數據的。
入 門 篇 的 總 結：

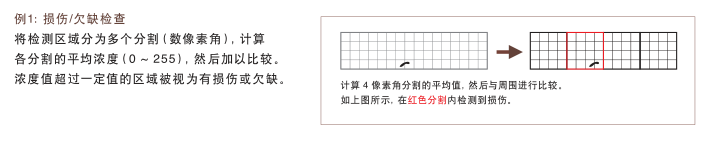

圖像處理器可以利用攝像元件 CCD 中各像素的 256 級濃度數據，檢測面積（即像素數量）、位置（即濃度變化點）及損傷（濃度變化量）等。通過高像素化（增加信息量）及高速化（更利于生產線作業），可以使圖像處理器更好地應用于各種生產活動中
